[Packet Tracer] VLAN 더 알아보기

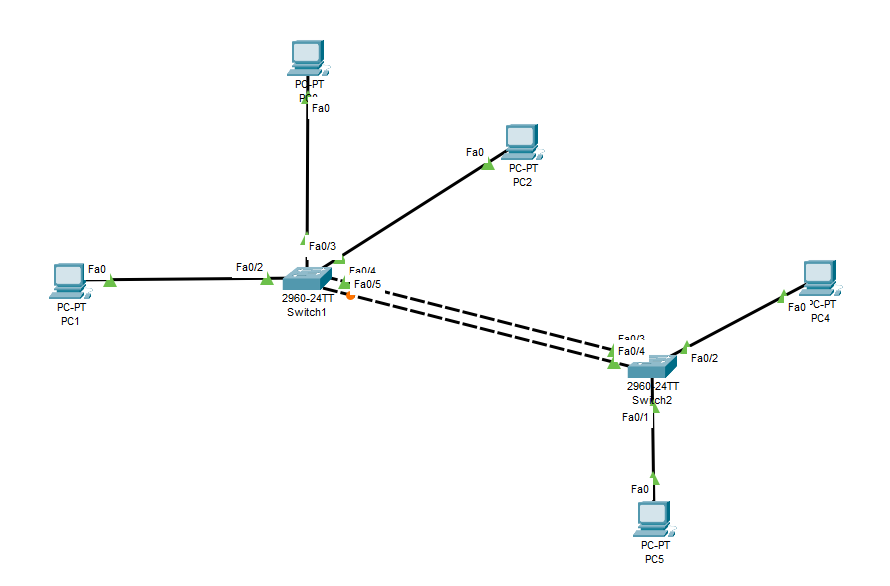

토폴로지 구성
PC0 : 192.168.0.1/24
PC1 : 192.168.0.2/24
PC2 : 192.168.0.3/24
PC4 : 192.168.0.4/24
PC5 : 192.168.0.5/24
Switch1
VLAN10 : Fa0/1
VLAN20 : Fa0/2
VLAN30 : Fa0/3
Switch2에 Fa0/1에는 VLAN10을 Fa0/2에는 VLAN20을 만들고 적용시켜보자
Switch(config)#vlan 10
Switch(config-vlan)#name VLAN_10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name VLAN_20
Switch(config-vlan)#exit
Switch(config-if)#int Fa0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int Fa0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20

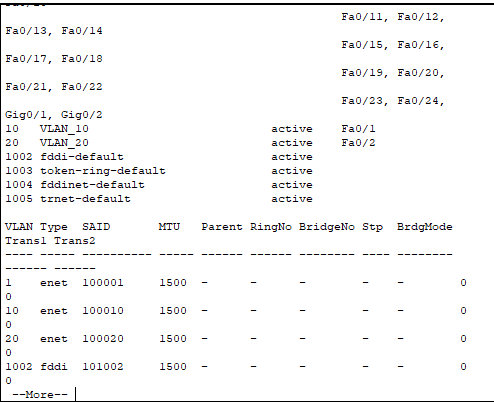

VLAN10과 VLAN20이 설정된 것을 볼수있다.
이제 VLAN을 스위치끼리 연결된 포트에도 적용시켜 같은 VLAN끼리 통신을 해보자 !
Switch1 Config
Switch(config)#int Fa0/5
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int Fa0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch2 Config
Switch(config)#int fa0/4
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int fa0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20

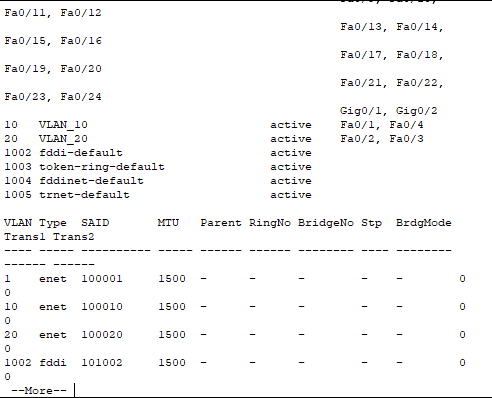

Switch2 VLAN설정

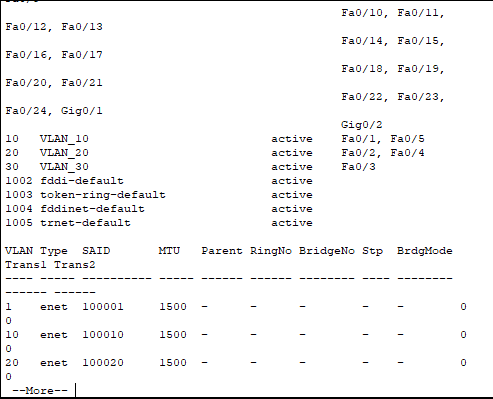

Switch1 VLAN설정
설정을 다 했으면 이제 같은 VLAN인 PC끼리 통신해보자 !
같은 VLAN을 가진 PC들은 통신이 안되고 다른 VLAN을 가진 PC는 핑이 안가는것을 확인할 수 있다.
VLAN양이 많아질수록 스위치에 많은 회선을 낭비하게된다.
따라서 다음시간에는 트렁크(Trunk)에 대해 알아보겠다.
