[TP-Link] VLAN 생성 및 적용하기

안녕하세요 ~



오늘은 스위치를 사용하는 중 VLAN이 필요하게 되어 설정하는 방법에 대해 알아보겠습니다.



먼저 제가 사용하는 스위치의 모델은 TP-Link T1700G-28TQ 모델입니다.



1. 먼저 관리 IP를 이용하여 웹 관리 접속을 해줍니다.

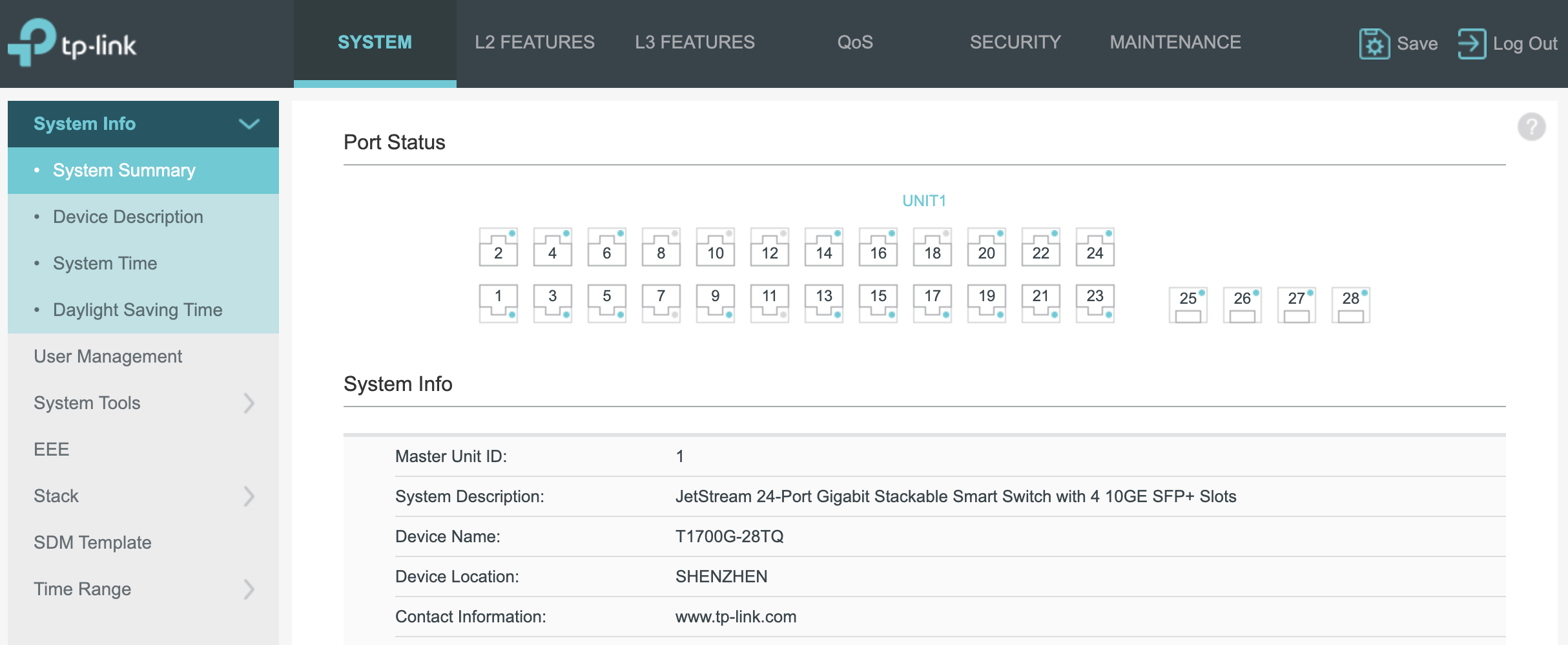

2. 로그인을 하게 되면, 위와 같은 화면이 나오게 됩니다.





3. 새로운 VLAN을 생성합니다.



VLAN 설정하는 곳은 L2 FEATURES -> VLAN -> 802.1Q VLAN에 들어갑니다.

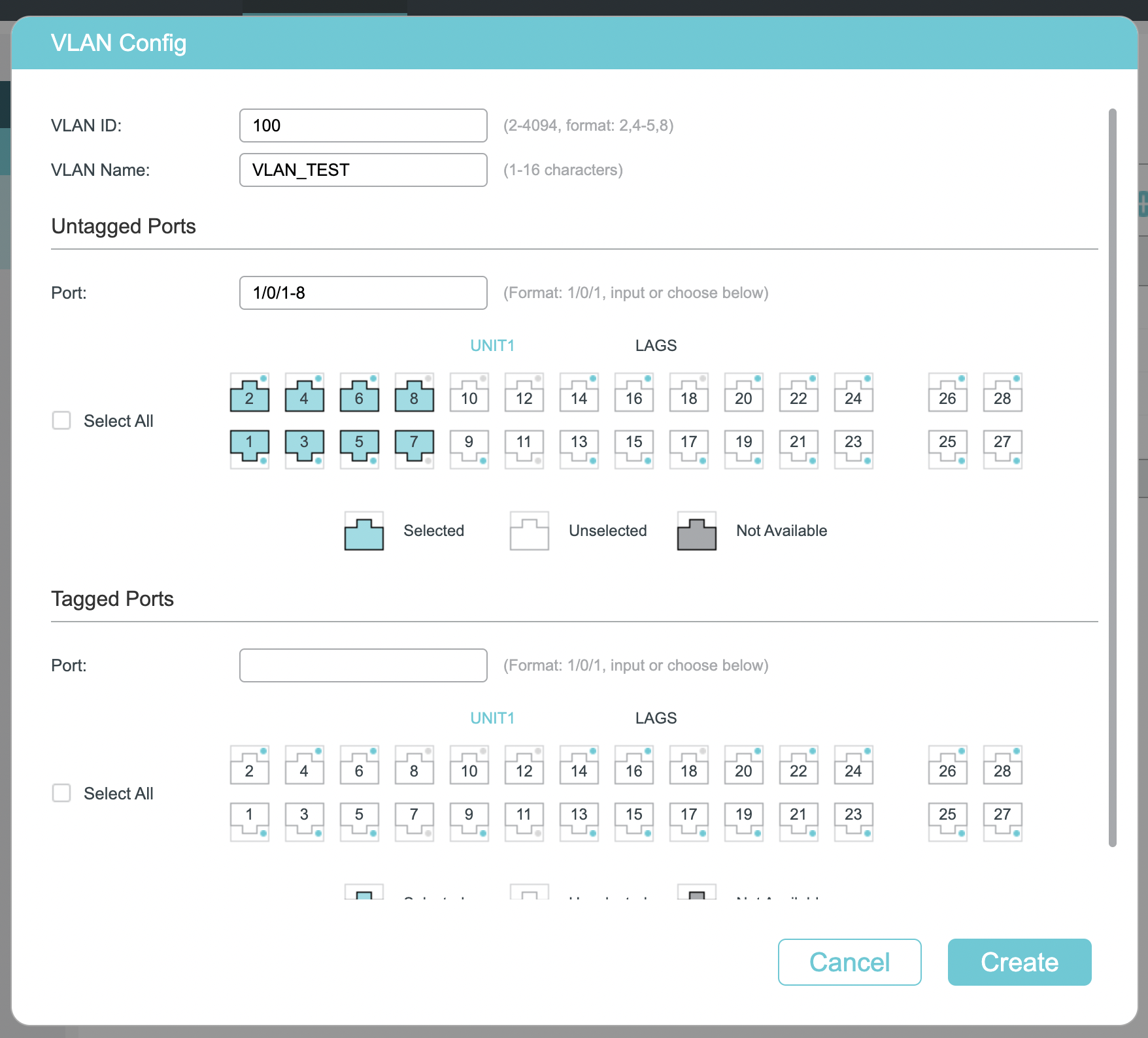

VLAN Config 창에서 Add를 눌러서 VLAN Config를 진행합니다.





VLAN ID와 VLAN Name를 입력 후 Untagged, Tagged Port를 눌러서 지정합니다.



저는 Cisco로 공부했어서 초반에 당황을 했는데, 여기서 Untag는 Access, Tag는 Trunk로 생각하면 됩니다.



Untagged 포트에서 VLAN을 지정할 포트를 선택 후 만들어주시면 됩니다.



저는 1/0/1~8 포트를 VLAN 100으로 생성해주었습니다.





이렇게 VLAN이 정상적으로 생성된 모습을 볼 수 있습니다.



4. Port Config에서 1/0/1~8 포트에 PVID를 100으로 설정 후 적용해줍니다.



그러면 VLAN 생성 및 적용이 완료된 모습을 볼 수 있습니다.



이렇게 오늘은 TP-Link에서 VLAN을 생성해봤습니다.



감사합니다 ~
