[Packet Tracer] VTP로 VLAN 정보 동기화

스위치 3대를 각각 VTP Server, Transparent, Client 모드로 설정하고 Server에서 VLAN 10, 20을 만든 뒤, Client에는 VLAN이 동기화되고 Transparent에는 반영되지 않는 것을 확인했습니다.

1. VTP란

VTP(VLAN Trunking Protocol)는 스위치끼리 VLAN 정보를 자동으로 주고받아 동기화하는 Cisco 프로토콜입니다. 트렁크 링크로 전달되므로 스위치 사이 포트가 트렁크여야 합니다.



모드	VLAN 생성, 수정, 삭제	받은 VLAN 정보
Server	가능	반영하고 다른 스위치로 전달
Transparent	가능(자기 스위치에만 적용)	반영하지 않고 이웃 스위치로 전달만 함
Client	불가	반영하고 전달



기본값은 버전 1, Server 모드, 도메인 NULL, 설정 리비전 번호 0입니다. VTP는 버전 1, 2, 3이 있는데, Packet Tracer에서는 1과 2만 설정할 수 있어 버전 2를 썼습니다.

VTP는 리비전 번호가 더 높은 정보를 따릅니다. 다른 곳에서 쓰던 스위치를 같은 도메인에 붙이면 기존 VLAN이 덮어써질 수 있으므로, 새 스위치는 리비전 번호를 0으로 초기화(도메인 변경 또는 Transparent 전환)한 뒤 연결합니다.

2. 설정 명령어

2.1 트렁크

Switch(config)# interface fa0/1
Switch(config-if)# switchport mode trunk

2.2 VTP 버전, 모드, 도메인, 암호

Switch(config)# vtp version 2
Switch(config)# vtp mode server        ! server | client | transparent
Switch(config)# vtp domain test
Changing VTP domain name from NULL to test
Switch(config)# vtp password test
Setting device VLAN database password to test

VTP가 동작하려면 모드를 뺀 버전, 도메인, 암호가 모든 스위치에서 같아야 합니다.

3. 실습

토폴로지

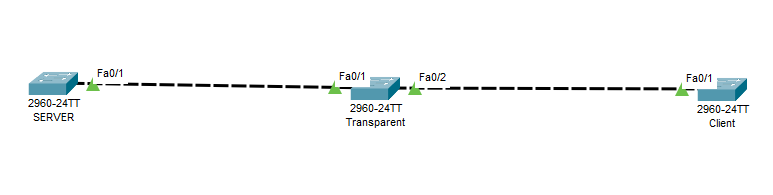

토폴로지



스위치 이름에 맞게 모드를 정하고, 도메인과 암호는 모두 test로 맞췄습니다.



스위치	모드	버전	도메인	암호
SERVER	server	2	test	test
Transparent	transparent	2	test	test
Client	client	2	test	test

3.1 Transparent, Client 설정

Switch(config)# vtp version 2
Switch(config)# vtp mode transparent
Setting device to VTP TRANSPARENT mode.
Switch(config)# vtp domain test
Switch(config)# vtp password test

Switch(config)# vtp version 2
Switch(config)# vtp mode client
Setting device to VTP CLIENT mode.
Switch(config)# vtp domain test
Switch(config)# vtp password test

3.2 Server에서 VLAN 만들기

Switch(config)# vlan 10
Switch(config-vlan)# name VLAN_10
Switch(config-vlan)# vlan 20
Switch(config-vlan)# name VLAN_20

do show vlan

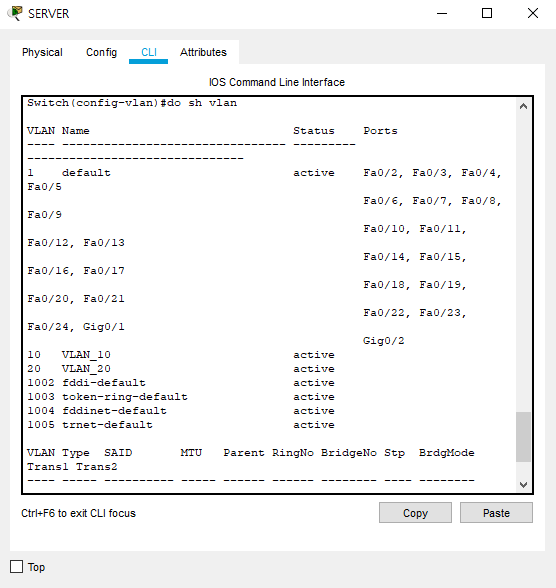

SERVER의 do show vlan 결과

4. 결과

Transparent 모드 스위치는 받은 VLAN 정보를 반영하지 않으므로 VLAN 10, 20이 없습니다.

Transparent MODE

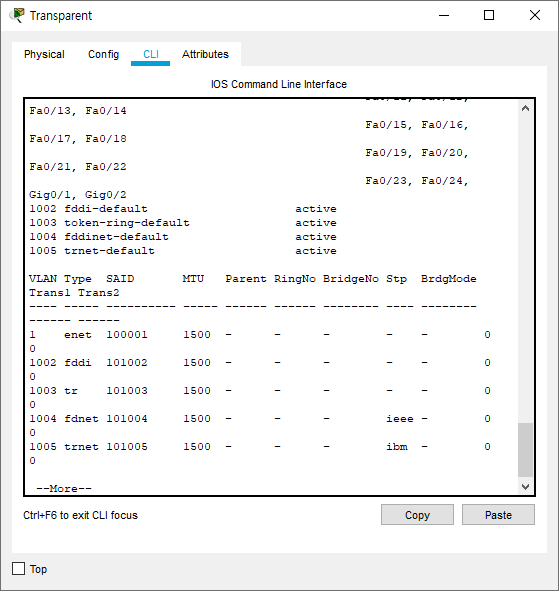

Transparent 모드의 VLAN 목록



Client 모드 스위치에는 Server에서 만든 VLAN이 그대로 들어와 있습니다.

Client MODE

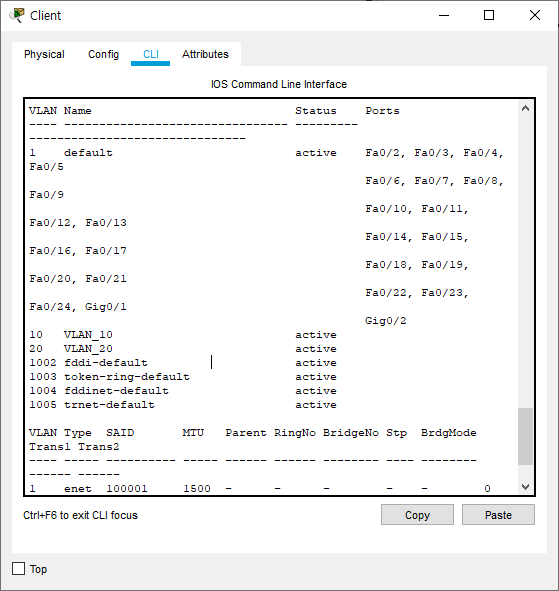

Client 모드의 VLAN 목록

5. 동기화가 안 될 때 확인할 것

1. 스위치 사이 포트가 트렁크로 설정되어 있는지
2. VTP 버전, 도메인 이름, 암호가 같은지
3. 각 스위치의 VTP 모드가 의도대로 설정되어 있는지

6. 정리

• VTP는 트렁크를 통해 VLAN 정보를 동기화합니다.
• Server는 VLAN을 관리하고, Client는 따르기만 하며, Transparent는 전달만 합니다.
• 버전, 도메인, 암호가 같아야 하며 리비전 번호에 주의합니다.
