[Cisco] 스위치 VLAN, 트렁크, EtherChannel 설정 명령어

Cisco 스위치에서 VLAN을 만들고 포트에 할당하는 방법(단일 포트, 포트 범위), 트렁크 설정, EtherChannel 설정 명령어를 정리했습니다.

1. VLAN 생성과 포트 할당

1.1 한 포트씩 설정

Switch(config)#vlan 10
Switch(config-vlan)#name VLAN_10
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10

1.2 포트 범위로 설정

interface range로 여러 포트를 한 번에 설정할 수 있습니다. 이때 프롬프트는 Switch(config-if-range)#로 바뀝니다.

Switch(config)#vlan 10
Switch(config-vlan)#name VLAN10
Switch(config-vlan)#exit
Switch(config)#interface range fa0/1 - 2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10

1.3 확인

Switch(config)#do show vlan

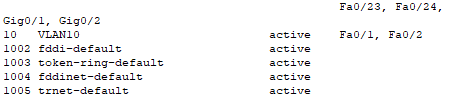

show vlan 결과

2. 트렁크 설정

여러 VLAN을 한 링크로 전달할 포트는 트렁크로 설정합니다.

Switch(config)#int fa0/10
Switch(config-if)#switchport mode trunk

3. EtherChannel 설정

여러 포트를 하나의 논리 링크(Port-channel)로 묶습니다. desirable은 Cisco의 PAgP 협상 모드입니다.

Switch(config)#interface range fa0/12 - 13
Switch(config-if-range)#channel-group 1 mode desirable
Creating a port-channel interface Port-channel 1

L3 스위치에서 라우팅 포트로 묶는 L3 EtherChannel을 만들 때는 channel-group 앞에 no switchport를 입력합니다.



모드	프로토콜	설명
desirable / auto	PAgP (Cisco)	desirable이 협상을 먼저 요청
active / passive	LACP (표준)	active가 협상을 먼저 요청
on	협상 없음	양쪽 모두 on이어야 함

4. 정리

• access 포트는 switchport access vlan으로 VLAN을 지정합니다.
• 여러 VLAN을 전달할 링크는 trunk로 설정합니다.
• EtherChannel은 channel-group으로 묶고, 양쪽 모드를 맞춥니다.
