인텔 랜카드 Teaming 구성하기와 팀 모드 비교

Intel 랜카드 관리 도구의 Teaming/VLANs 탭에서 여러 어댑터를 하나의 팀으로 묶었습니다. 팀 모드에 따라 장애 대비만 하는지, 대역폭까지 늘리는지, 스위치 설정이 필요한지가 달라집니다.

1. Teaming 구성

1.1 관리 도구 실행

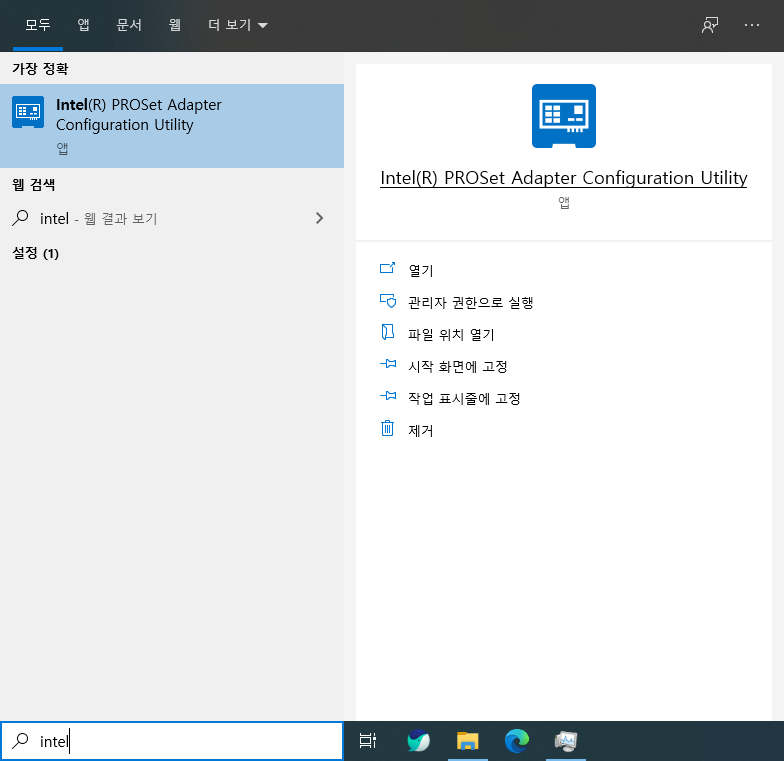

시작 메뉴에서 intel을 검색해 Intel 네트워크 관리 도구를 관리자 권한으로 실행합니다.

1.2 팀 만들기

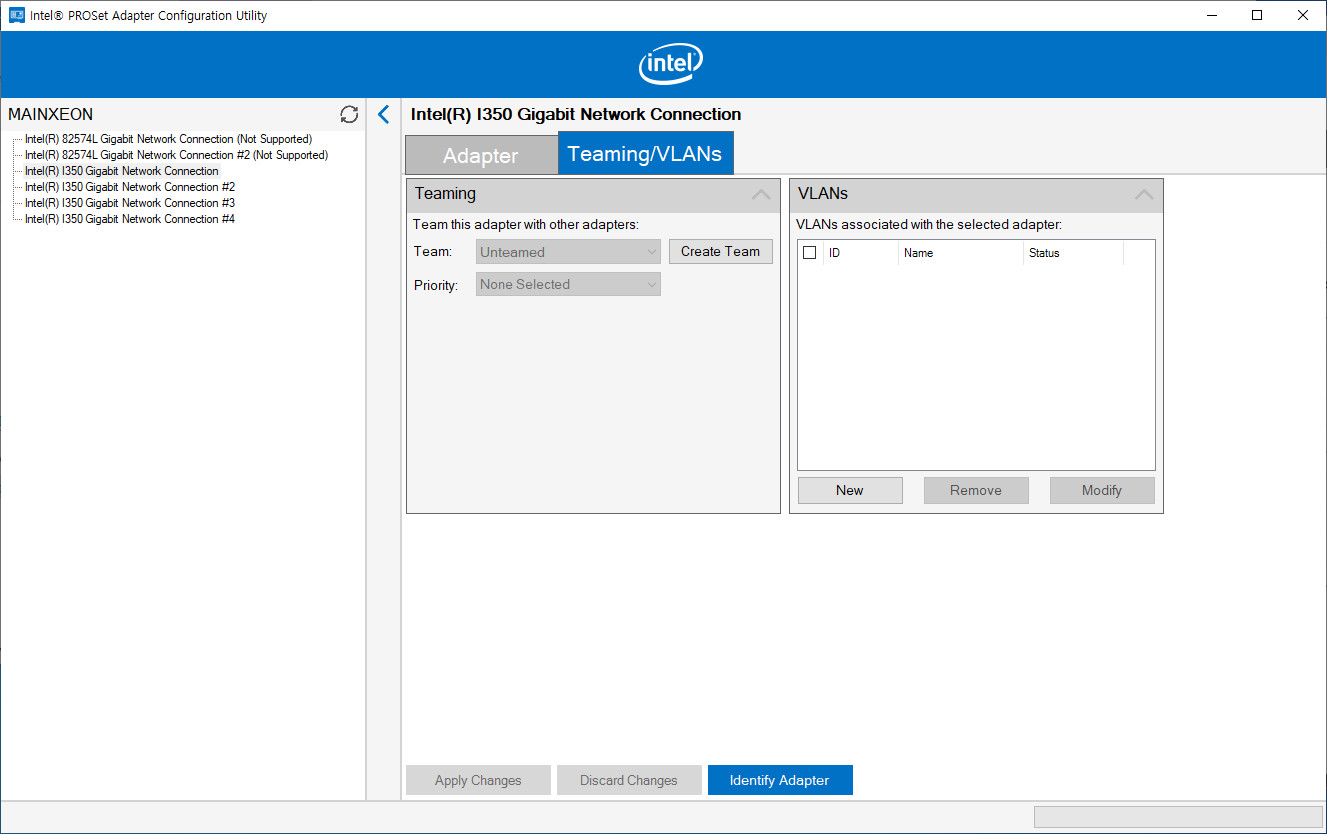

Teaming/VLANs 탭에서 Create Team을 누릅니다.

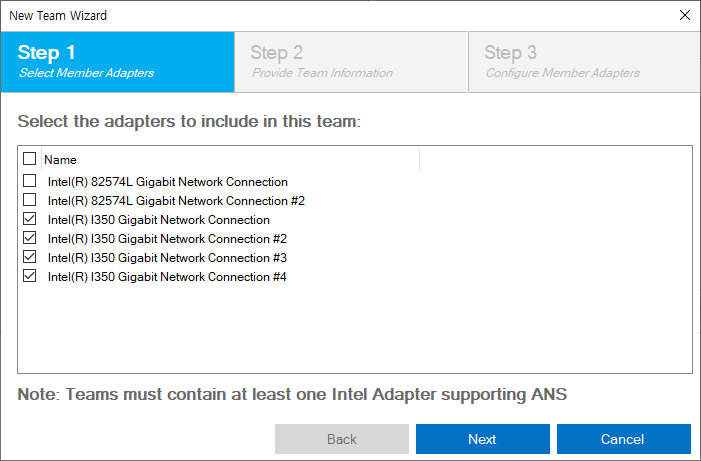

팀으로 묶을 어댑터를 선택합니다.

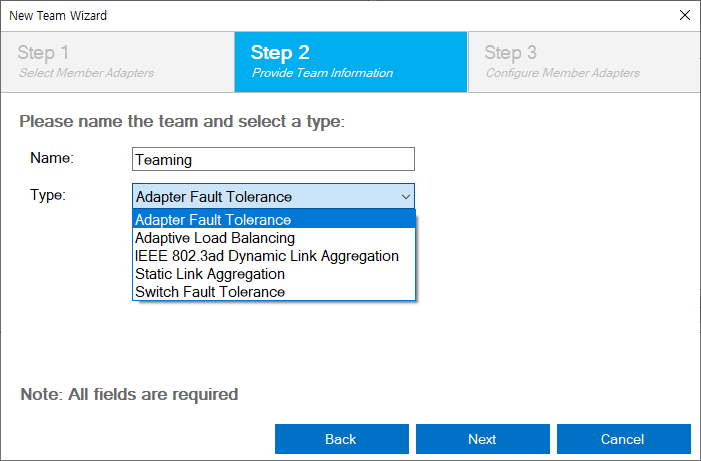

팀 이름과 팀 모드(타입)를 지정합니다.

팀 이름과 모드 선택

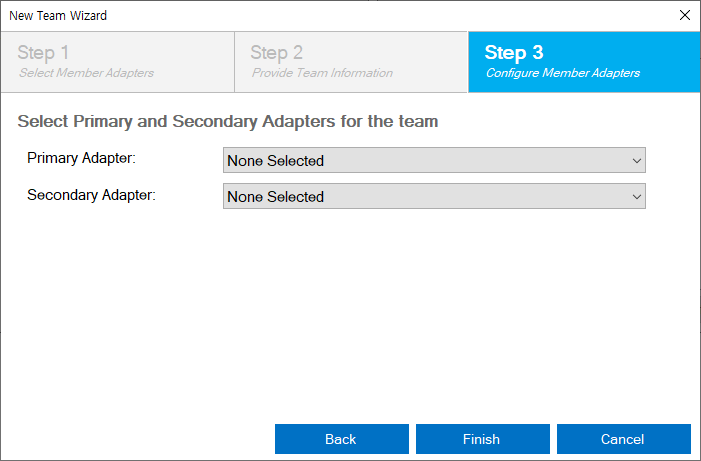

기본(Primary) 어댑터와 보조(Secondary) 어댑터를 고릅니다. 선택하지 않으면 자동으로 지정됩니다.

Finish를 누르면 팀이 만들어집니다. 이후 생성된 가상 어댑터에서 팀 모드를 바꿀 수 있고, 바꾸는 동안 통신이 잠깐 끊길 수 있습니다.

2. 팀 모드

모드	하는 일	스위치 요구 사항
AFT(Adapter Fault Tolerance)	포트 하나가 끊기면 다른 포트로 자동 전환	일반 스위치 가능
ALB(Adaptive Load Balancing)	송신 트래픽을 여러 포트로 분산, 장애 전환 포함	일반 스위치 가능
SLA(Static Link Aggregation)	포트를 고정으로 묶어 송수신 대역폭 확장	스위치에 정적 EtherChannel 설정 필요
IEEE 802.3ad 동적 링크 통합	LACP로 스위치와 협상해 링크를 묶음, 링크 상태 감시	스위치에 LACP 설정 필요
SFT(Switch Fault Tolerance)	서로 다른 스위치 2대에 연결해 스위치 장애까지 대비	팀당 어댑터 2개, 허브 불가

AFT, ALB, SFT를 쓸 때는 팀에 연결된 스위치 포트에서 STP를 끄거나 PortFast를 켜 두어야 장애 전환이 늦어지지 않습니다.

3. 모드 선택 기준

• 장애 대비만 필요하고 스위치 설정을 못 하면 AFT를 씁니다.
• 일반 스위치에서 송신 대역폭도 늘리고 싶으면 ALB를 씁니다.
• 관리형 스위치를 쓸 수 있다면 802.3ad(LACP)가 대역폭과 가용성 면에서 가장 좋습니다.
• 스위치 자체의 장애까지 대비하려면 SFT로 두 스위치에 나눠 연결합니다.
