[NETWORK] 홈랩 내부망 10Gbps 구성 준비 (NIC, SFP+ 모듈, 광케이블)

서버 간 대역폭을 늘리려고 내부망을 10Gbps로 구성하기로 했습니다. 10G 포트가 있는 스위치에 이어, 듀얼 포트 SFP+ NIC(Emulex), 멀티모드 LC 타입 SFP+ 모듈(Finisar), LC-LC 멀티모드 광케이블을 준비했습니다.

1. 배경

가정에서는 보통 10Gbps가 필요 없지만, 저는 서버 사이에 오가는 데이터가 많아 더 넓은 대역폭이 필요했습니다.

구분	대수
NAS	2대
ESXi	1대
스토리지	1대
내부망 클라이언트 PC	약 8대



10G 포트가 있는 스위치는 이전 글에서 준비했습니다.

[TP-Link] T1700G-28TQ 초기 설정 방법

2. 준비물

1Gbps와 마찬가지로 10Gbps도 NIC와 케이블이 필요합니다.

항목	선택한 제품
NIC	Emulex 10G SFP+ 2포트
SFP+ 모듈	Finisar 멀티모드, LC 타입
케이블	LC-LC 멀티모드 광케이블

2.1 NIC

Emulex 제품으로, SFP+ 10G 포트가 두 개라 대역폭과 확장성 면에서 여유가 있습니다.

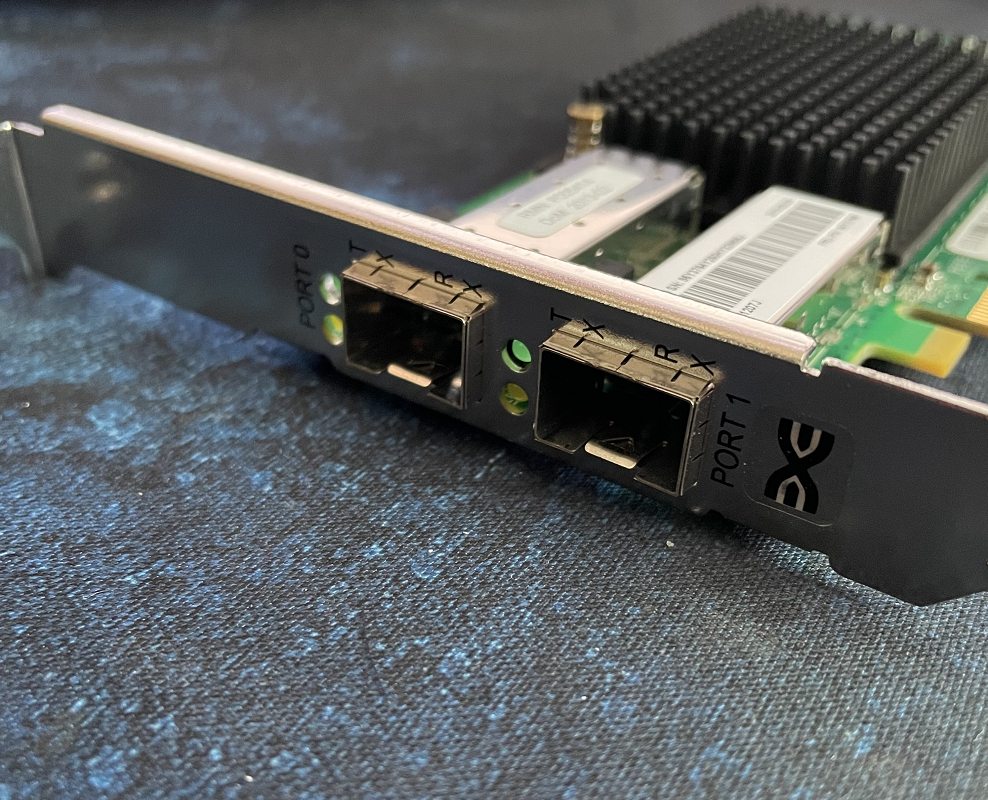

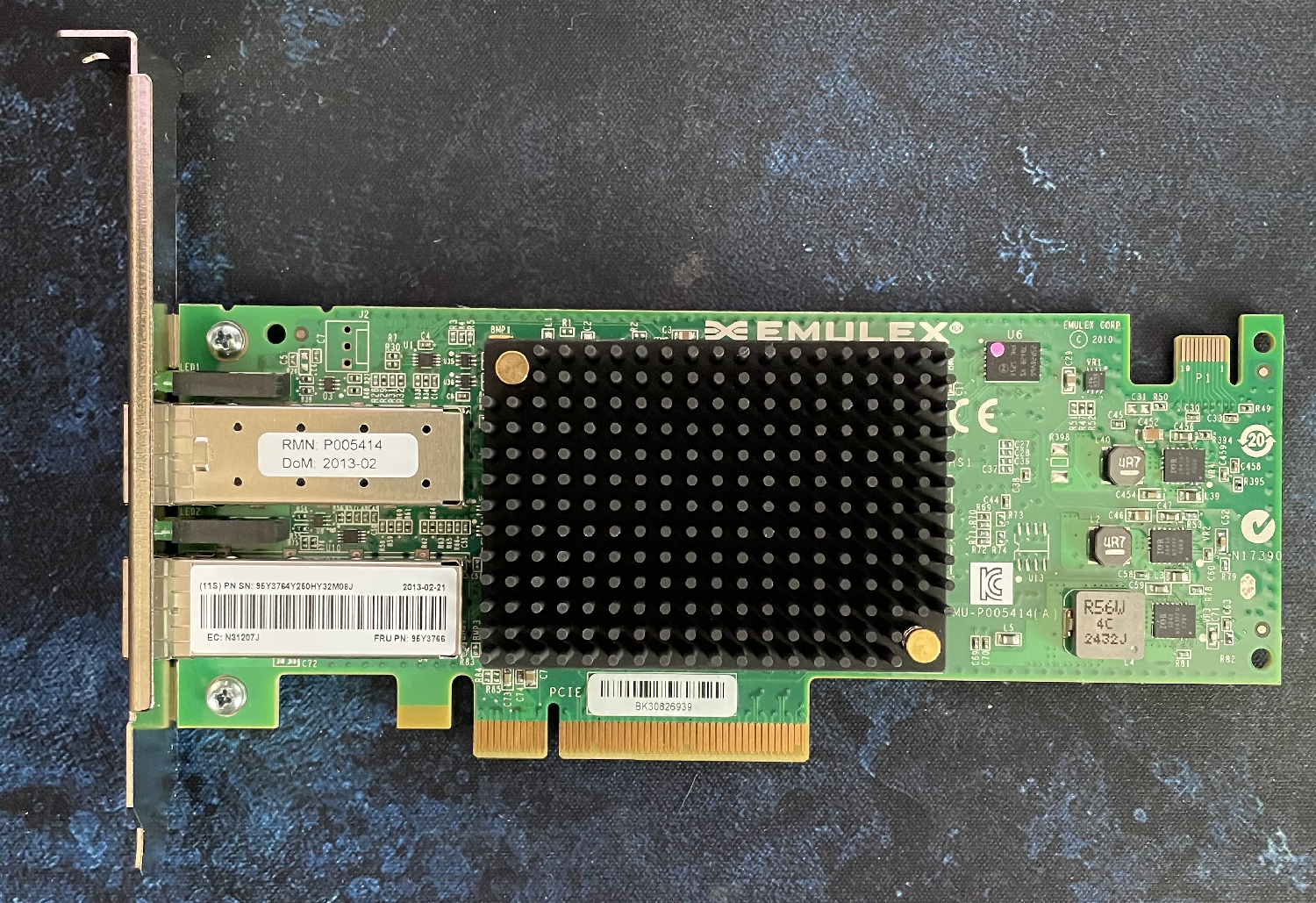

Emulex 10G SFP+ 듀얼 포트 NIC

2.2 SFP+ 모듈

DAC 케이블(모듈과 케이블이 일체형인 구리 케이블)이 간편하지만, 저는 SFP+ 모듈과 광케이블 조합을 선택했습니다. 모듈은 Finisar의 멀티모드 LC 타입입니다.

Finisar SFP+ 모듈

2.3 광케이블

모듈 규격에 맞춰 LC-LC 멀티모드 케이블을 준비했습니다. 모듈과 케이블의 모드(멀티/싱글)와 커넥터 타입이 맞아야 합니다.

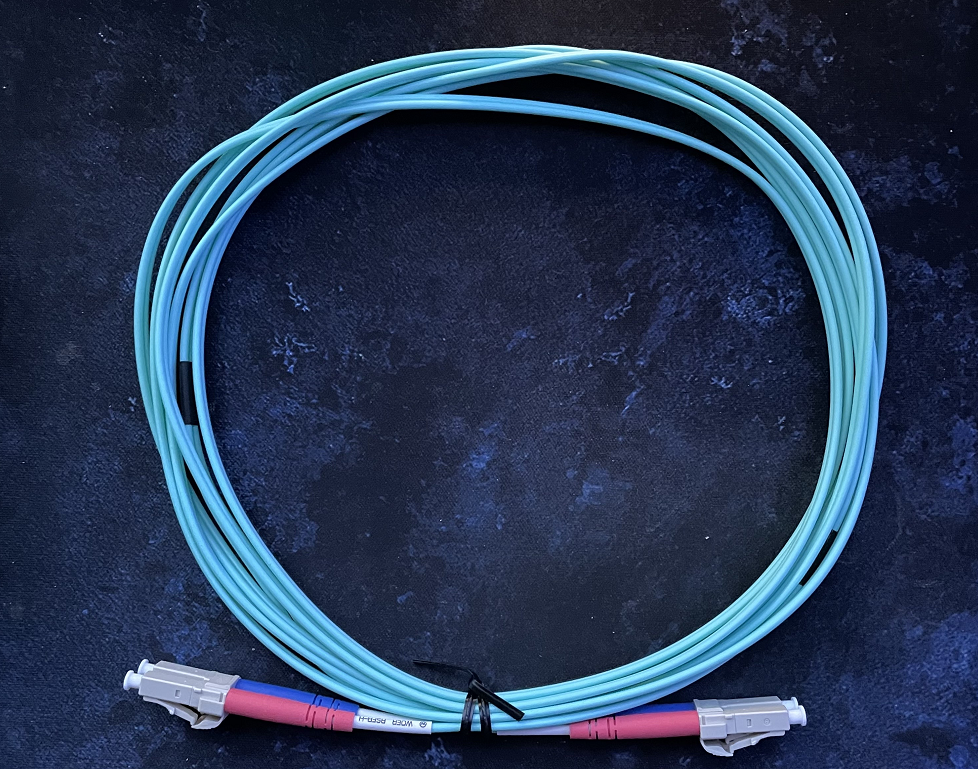

LC-LC 멀티모드 광케이블

3. 정리

• 10G 구성에는 10G 스위치, NIC, 모듈과 케이블(또는 DAC)이 필요합니다.
• 짧은 거리라면 DAC가 간편하고, 광 모듈을 쓸 때는 모듈과 케이블의 모드·커넥터를 맞춥니다.
• 실제 구성 과정은 다음 글에서 다룹니다.
