[TP-Link] T1700G-28TQ 스위치 LACP(링크 집계) 설정하기

TP-Link T1700G-28TQ와 NETGEAR GS724Tv4를 LACP로 묶기 위해, TP-Link 쪽 포트를 Group 1, Passive 모드로 설정했습니다. 케이블을 연결하면 LAG Table에 링크가 표시됩니다.

1. 배경

서로 다른 제조사의 두 스위치를 LACP로 연결합니다. 이 글은 TP-Link 쪽 설정이고, NETGEAR 쪽 설정은 아래 글에 있습니다.

[NETGEAR] GS724Tv4 LACP 설정하기

2. LACP 설정

2.1 LACP Config

스위치 관리 웹에 접속해 L2 FEATURES > LAG > LACP Config로 이동합니다.

2.2 포트 설정

LACP로 묶을 포트를 선택하고 아래 값을 입력한 뒤 적용합니다.

항목	값
Status	Enable
Group ID	1
Port Priority	32768
Mode	Passive

LACP 포트 설정

Active와 Passive: Active는 LACP 협상 요청을 먼저 보내고, Passive는 요청을 받기만 합니다. 양쪽이 모두 Passive면 협상이 시작되지 않으므로 최소 한쪽은 Active로 설정해야 합니다.

3. 결과

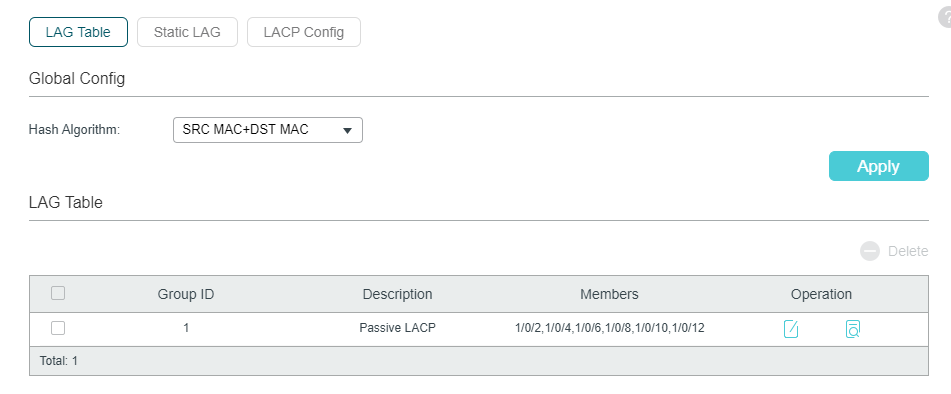

설정 후 케이블을 연결하면 LAG Table에 연결된 포트가 표시됩니다.

LAG Table

4. 정리

• LACP 포트는 같은 Group ID로 묶습니다.
• 양쪽 중 최소 한쪽은 Active 모드여야 합니다.
