[Packet Tracer] 스위치 두 대에 걸친 VLAN 통신 구성

스위치 두 대에 VLAN 10, 20을 만들고, 스위치 사이 연결 포트도 VLAN마다 하나씩 액세스 포트로 할당해 같은 VLAN의 PC끼리 통신되는 것을 확인했습니다.

1. 토폴로지

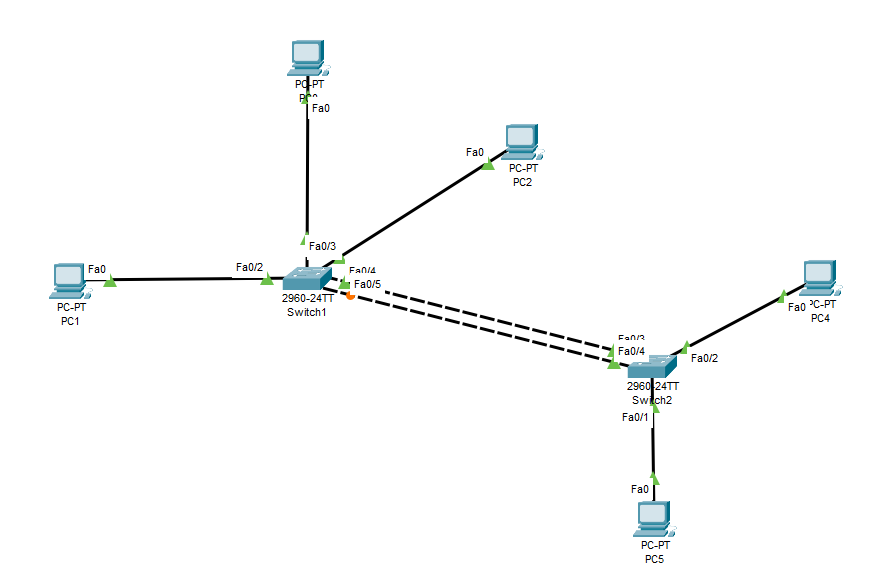

VLAN 실습 토폴로지

장비	IP
PC0	192.168.0.1/24
PC1	192.168.0.2/24
PC2	192.168.0.3/24
PC4	192.168.0.4/24
PC5	192.168.0.5/24



Switch1에는 이미 VLAN10(Fa0/1), VLAN20(Fa0/2), VLAN30(Fa0/3)이 설정되어 있습니다.

2. Switch2에 VLAN 만들기

Switch2의 Fa0/1에 VLAN 10, Fa0/2에 VLAN 20을 할당합니다.

Switch(config)# vlan 10
Switch(config-vlan)# name VLAN_10
Switch(config-vlan)# vlan 20
Switch(config-vlan)# name VLAN_20
Switch(config-vlan)# exit
Switch(config)# interface fa0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# interface fa0/2
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20

do show vlan

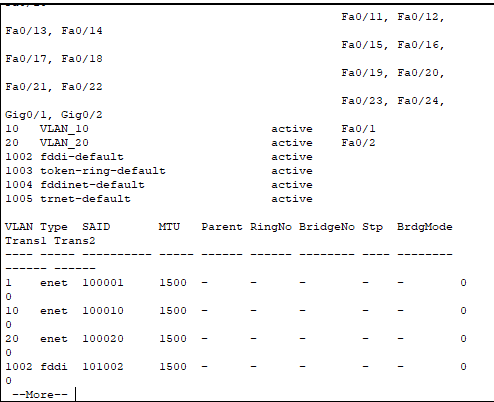

do show vlan으로 확인한 VLAN 10, 20

3. 스위치 간 연결 포트에 VLAN 할당

스위치끼리 연결된 포트도 VLAN마다 하나씩 할당해야 같은 VLAN이 두 스위치에 걸쳐 통신할 수 있습니다.



스위치	VLAN 10 연결 포트	VLAN 20 연결 포트
Switch1	Fa0/5	Fa0/4
Switch2	Fa0/4	Fa0/3

! Switch1
Switch(config)# interface fa0/5
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# interface fa0/4
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20

! Switch2
Switch(config)# interface fa0/4
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# interface fa0/3
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20

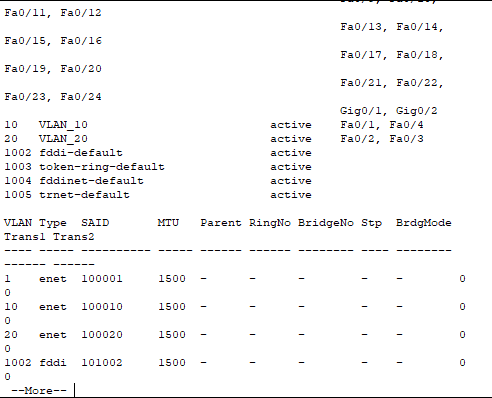

Switch2 VLAN 설정

Switch1 VLAN 설정

4. 결과

같은 VLAN의 PC끼리는 ping이 되고, 다른 VLAN의 PC끼리는 되지 않습니다.

같은 VLAN은 성공, 다른 VLAN은 실패한 ping 결과

5. 정리

• 스위치 두 대에 걸친 VLAN은 스위치 간 연결 포트도 같은 VLAN이어야 통신됩니다.
• 이 방식은 VLAN이 늘어날수록 스위치 사이 회선과 포트를 그만큼 더 씁니다.
• 다음 글에서는 한 링크로 여러 VLAN을 전달하는 트렁크를 설정합니다.
