[Packet Tracer] EIGRP 동적 라우팅 설정

라우터 3대에 같은 AS 번호(1)로 EIGRP를 설정하고 각 라우터가 연결된 네트워크를 광고해, 양 끝의 PC0과 PC1이 통신되는 것을 확인했습니다.

1. EIGRP 특징

EIGRP(Enhanced Interior Gateway Routing Protocol)는 Cisco가 만든 라우팅 프로토콜로, 거리 벡터 방식을 개선한 고급 거리 벡터(하이브리드) 방식입니다.



구분	내용
장점	링크 상태 방식(OSPF 등)보다 라우터 자원을 적게 씁니다.
장점	수렴이 빠릅니다. 대체 경로(Feasible Successor)를 미리 계산해 두어 최적 경로에 문제가 생기면 바로 전환합니다.
단점	대규모 네트워크에서는 경로 재계산 응답이 돌아오지 않는 SIA(Stuck In Active) 현상이 생길 수 있어 설계와 관리가 까다롭습니다.
단점	원래 Cisco 전용이라 다른 제조사 장비와 함께 쓰기 어렵습니다.

2. 설정 명령어

Router(config)# router eigrp <AS 번호 1-65535>
Router(config-router)# network 10.0.0.0                 ! 클래스 기준으로 광고
Router(config-router)# network 10.0.0.0 0.0.0.255       ! 와일드카드 마스크로 범위 지정

network 뒤에 붙는 값은 서브넷 마스크가 아니라 와일드카드 마스크(서브넷 마스크를 뒤집은 값)입니다. 이웃이 되려면 모든 라우터의 AS 번호가 같아야 합니다.

3. 토폴로지

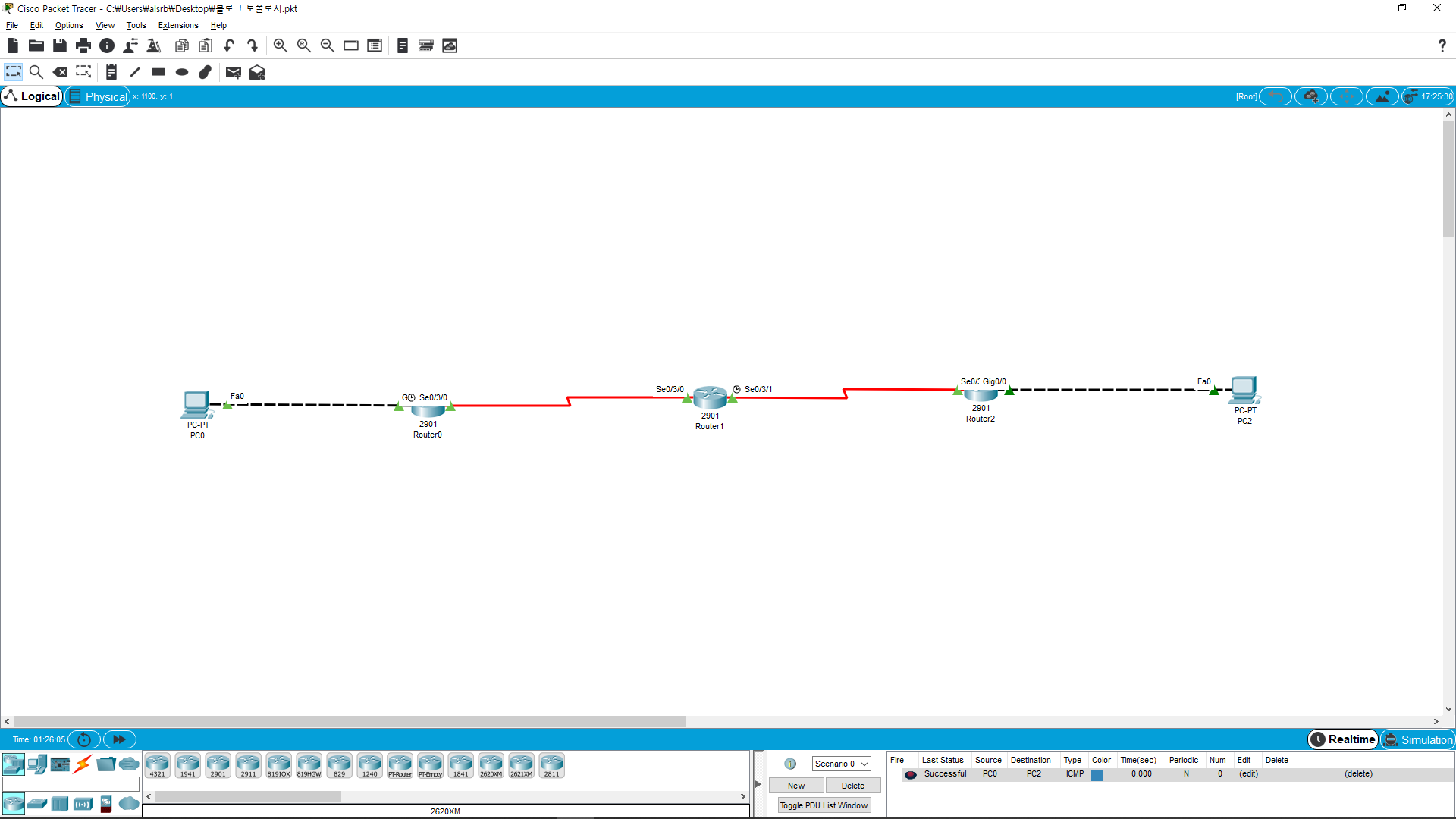

EIGRP 실습 토폴로지

장비	인터페이스	IP
PC0	-	192.168.0.1
PC1	-	172.168.0.1
Router0	Gig0/0	192.168.0.254
Router0	Se0/3/0	10.0.0.1
Router1	Se0/3/0	10.0.0.2
Router1	Se0/3/1	20.0.0.1
Router2	Se0/3/0	20.0.0.2
Router2	Gig0/0	172.168.0.254

172.168.0.0과 20.0.0.0 대역은 사설 대역이 아닙니다. 실습 토폴로지에서만 쓰고, 실제 환경에서는 사설 대역을 사용합니다.

4. 설정

! Router0
Router(config)# router eigrp 1
Router(config-router)# network 192.168.0.0 0.0.0.255
Router(config-router)# network 10.0.0.0 0.0.0.255

! Router1
Router(config)# router eigrp 1
Router(config-router)# network 10.0.0.0 0.0.0.255
Router(config-router)# network 20.0.0.0 0.0.0.255

! Router2
Router(config)# router eigrp 1
Router(config-router)# network 20.0.0.0 0.0.0.255
Router(config-router)# network 172.168.0.0 0.0.0.255

5. 결과

PC0과 PC1 사이 ping이 성공합니다.

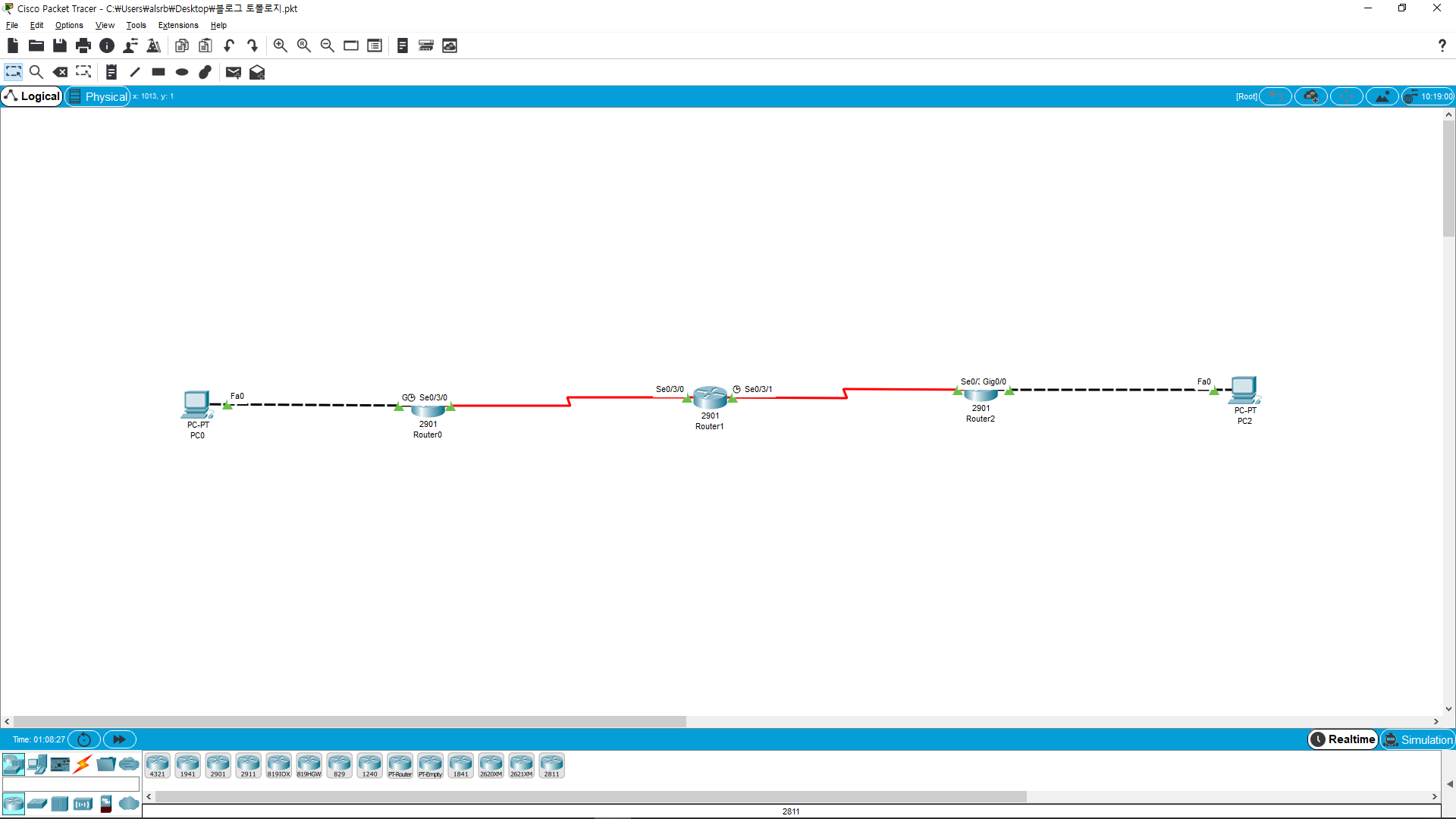

PC0과 PC1 사이 ping 성공

6. 정리

• EIGRP는 고급 거리 벡터 방식으로 수렴이 빠르고 자원을 적게 씁니다.
• router eigrp의 AS 번호는 모든 라우터에서 같아야 합니다.
• network 명령의 두 번째 값은 와일드카드 마스크입니다.



다음 글에서는 OSPF를 실습합니다.
