[Packet Tracer] 동적라우팅 3

저번 시간에는 EIGRP을 대해 알아보았다. 그럼 이번 시간에는 OSPF 실습을 해보겠다.





1. Area(영역) 사용

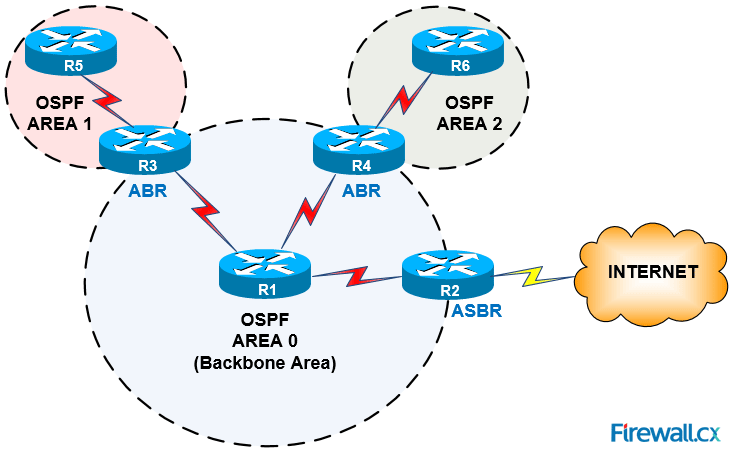

-OSPF는 Area영역을 사용하기 때문에 네트워크를 작은 영역으로 나누어 관리가 가능하다. 하지만 백본영역(위 사진의   AREA0)이 반드시 존재해야하며, 다른 영역이 백본 영역과 연결되지 못 할경우 Virtural 링크를 통해 연결해야한다.



2. VLSM 지원



-RIPv1의 경우 지원하지 않지만 OSPF는 VLSM를 확실히 지원한다.

-VLSM사용으로 인해 IP주소를 효과적으로 사용할 수 있다는 장점과 라우팅 테이블을 줄이는 효과도 있다.

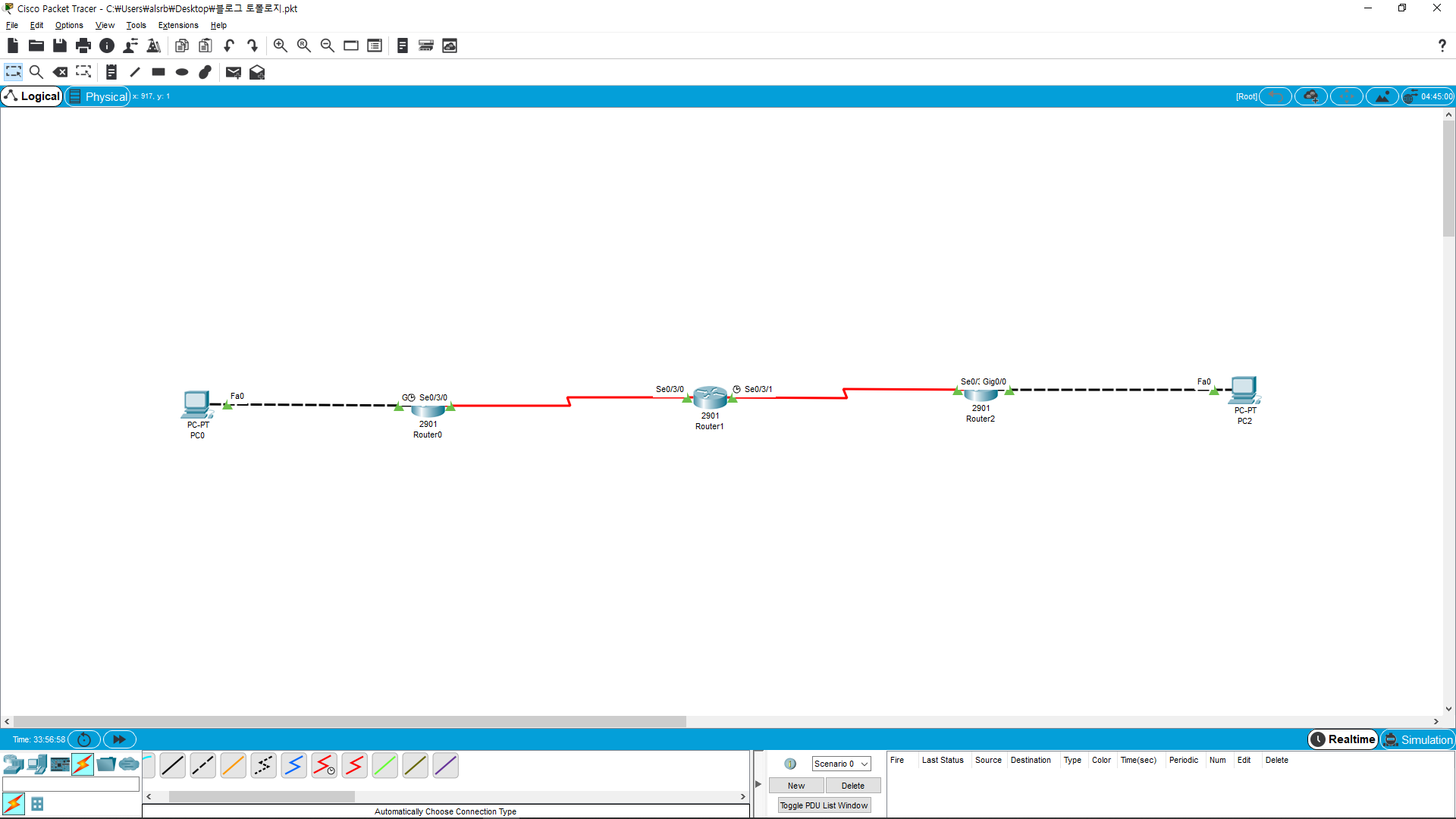

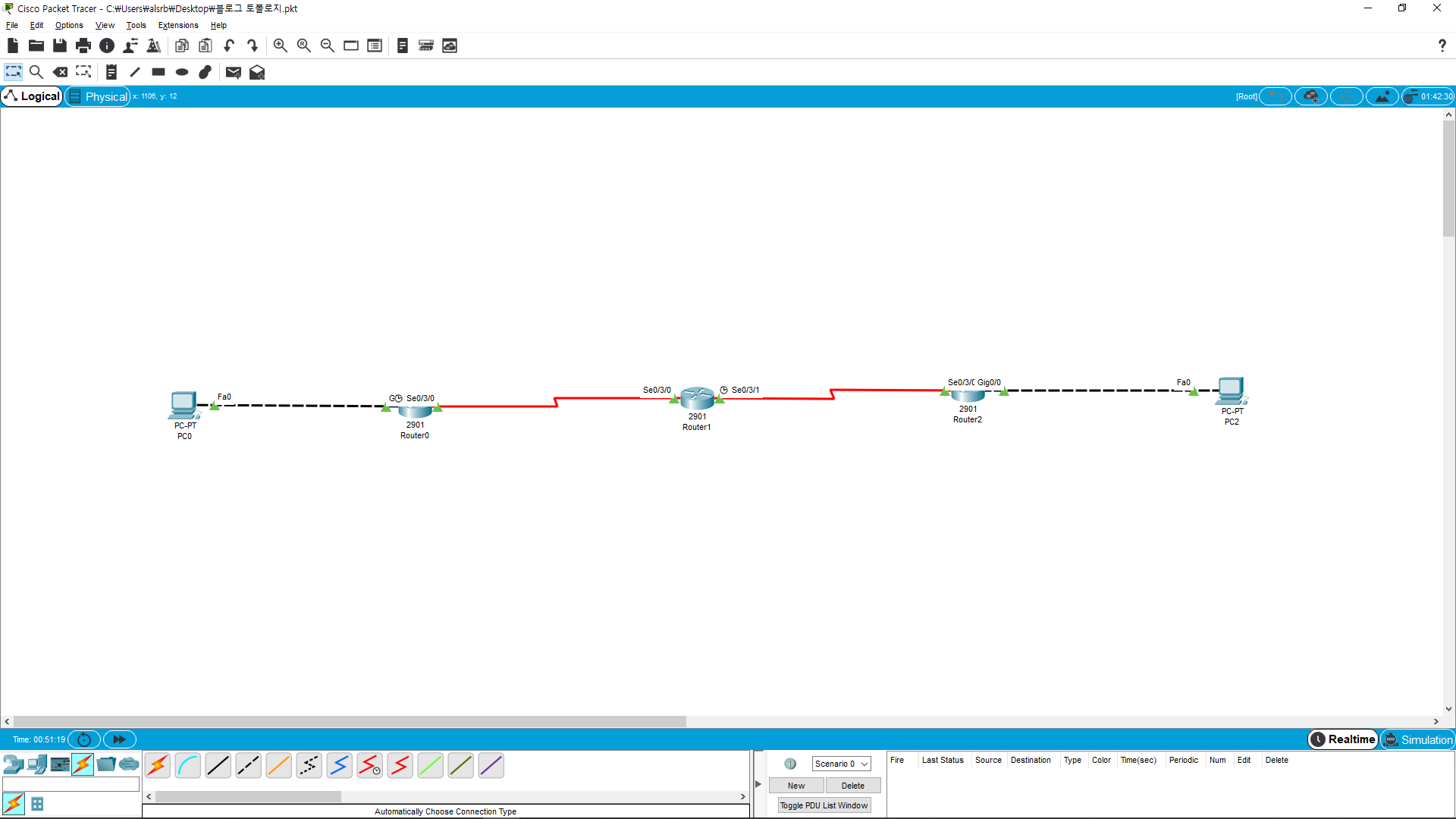

토폴로지 구성



PC0 : 192.168.0.1

PC1 : 172.168.0.1

Router0 : Gig0/0 : 192.168.0.254 Se0/3/0 : 10.0.0.1

Router1 : Se0/3/0 : 10.0.0.2 Se0/3/1 : 20.0.0.1

Router2 : Se0/3/0 : 20.0.0.2 Gig0/0 : 172.168.0.254



OSPF 설정하는 명령어

Router(config)# router ospf process-id

Router(config-router)#network ip-network-address wildcard-mask area area-id 이다.

예시 : network 192.168.0.0 0.0.0.255 area 0





Router0

Router#en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 192.168.0.0 0.0.0.255 area 0
Router(config-router)#network 10.0.0.0 0.0.0.255 area 0



Router1

Router>en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 10.0.0.0 0.0.0.255 area 0
Router(config-router)#network 20.0.0.0 0.0.0.255 area 0



Router2

Router>en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 20.0.0.0 0.0.0.255 area 0
Router(config-router)#network 172.168.0.0 0.0.0.255 area 0



PC0 과 PC1 통신이 잘 될 것이다.



두번째는 Area개념을 적용시켜보겠습니다.

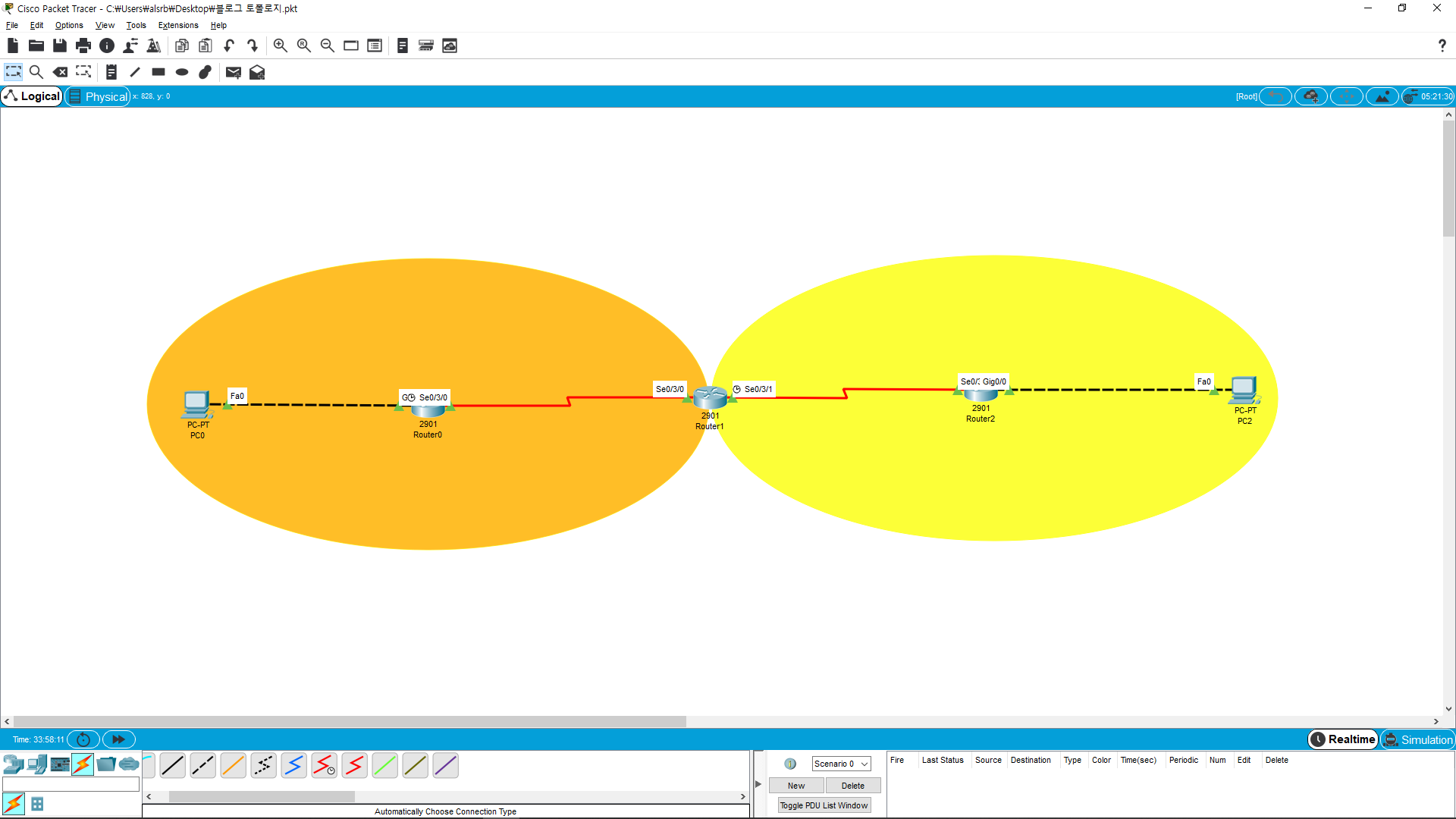

왼쪽은 Area1 오른쪽은 Area2설정



Router0

Router#en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 192.168.0.0 0.0.0.255 area 1
Router(config-router)#network 10.0.0.0 0.0.0.255 area 1



Router1

Router>en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 10.0.0.0 0.0.0.255 area 1
Router(config-router)#network 20.0.0.0 0.0.0.255 area 2



Router2

Router>en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 20.0.0.0 0.0.0.255 area 2
Router(config-router)#network 172.168.0.0 0.0.0.255 area 2



PC0과 Router1, Router1과 PC1끼리는 통신이 잘되고 Area영역이 다른곳은 서로 통신이 안되는 걸 볼수있다.
