[HOMELAP] 홈 네트워크 구축_V2

이번에 ER-4와 넷기어의 GS724Tv4 제품을 구매하면서 새로 네트워크를 구축하게 되었습니다.

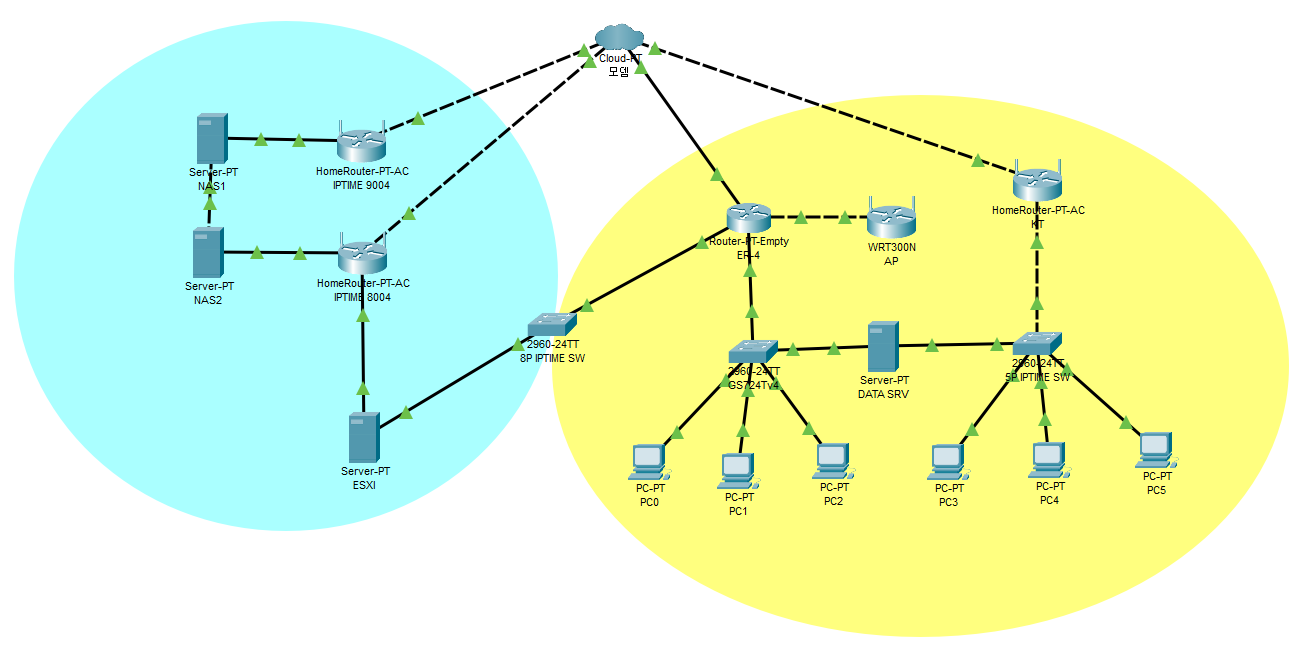

먼저 어떻게 구축했는지 패킷트레이서로 보여드리도록 하겠습니다.



(노트북과 다른 무선을 쓰는 기기들은 제외하고 보여드립니다.)

위와 같이 구성을 해봤습니다. 네트워크 외에 사용하는것은 저번 시간과 똑같으니 참고해주시기 바랍니다.



제일 가장 먼저 저번과 다른 것은 ER-4 라우터가 추가되었고 넷기어 스위치가 추가되었습니다.



패킷트레이서에는 표현하지 못했지만 ER-4 - GS724Tv4 & GS724Tv4 - 메인 데스크탑 라인은 광케이블로 구성했습니다.



시용한 SFP와 광케이블은 아래 글을 참고하면 됩니다.

https://alsrbdmsco0409.tistory.com/295

NEXI CISCO SFP-SX-MM-0205 + LC - LC 멀티모드 광케이블

초기 셋팅 및 ER-4와 넷기어 스위치를 광케이블로 연결 후 설정 방법도 아래 글을 참고해주시면 됩니다.



https://alsrbdmsco0409.tistory.com/301

[ER-4] 초기 Setup

https://alsrbdmsco0409.tistory.com/302

[ER-4] SFP포트 Switch에 연결하기



왼쪽의 민트색 구간은 외부에서 서비스를 이용하는 구간입니다. NAS1과 NAS2가 있는데 헤놀로지이며 별도의 랜카드를



사용하여 실시간 sync 구성을 하였습니다. IPTIME 공유기를 연결한 이유는 DDNS를 사용하기 위해 연결했습니다.



DDNS를 사용하면 외부에서도 쉽게 접근 할 수 있습니다. (IPTIME 공유기는 WIFI기능을 끄고사용합니다.)



오른쪽은 노란색 구간은 이제 집 내부에서 사용하는 구간입니다.



ER-4에 AP를 연결해서 메인 WIFI Zone을 만들었습니다. 넓은 커버리지로 집 전체가 커버가 가능합니다.



내부 메인 DATA서버는 두개의 공유기에 연결된 장치들이 빠르게 사용 할 수 있도록 쿼드 랜카드를 추가 장착했습니다.



https://alsrbdmsco0409.tistory.com/242

NEXT-364DCP-EX 랜카드 구매 후기

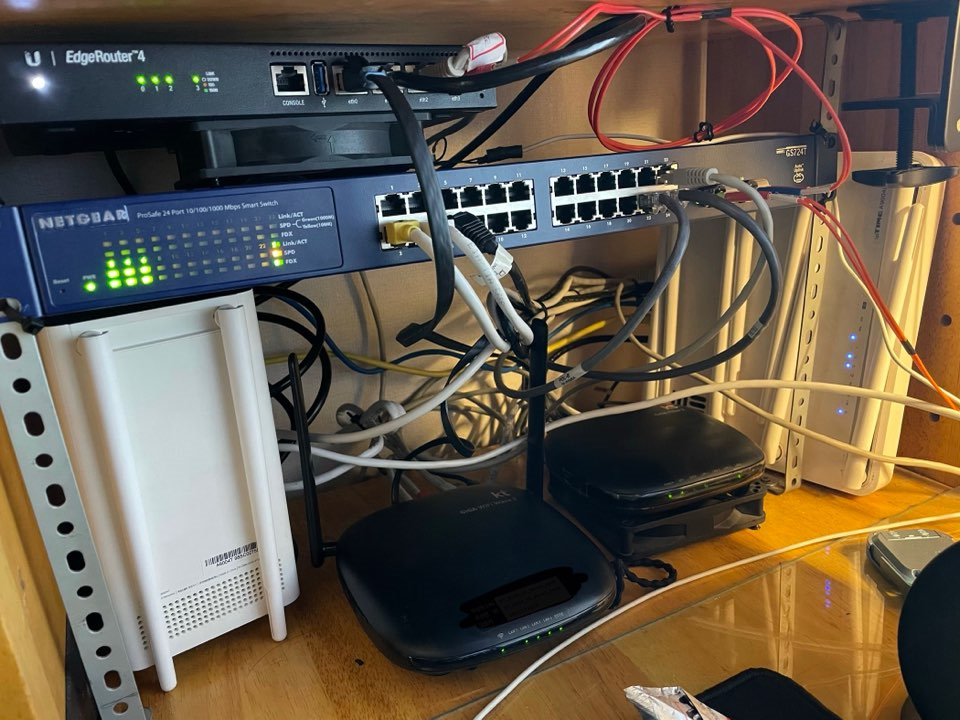

마지막으로는 네트워크 장비를 설치한 모습을 보여드리겠습니다.



ER-4와 KT 모뎀은 열이 많아 아래에 쿨러를 장착해줬습니다.



오늘은 이렇게 새롭게 들어온 장비와 새로 구축한 네트워크를 소개해봤습니다.



다음에 더 재밌고 좋은 내용으로 오겠습니다.
