[GNS3] 2. GNS3 VM 가져오기와 VMware 가상 머신 연동

VMware용 GNS3 VM을 내려받아 가져오고, GNS3 서버 설정에서 GNS3 VM과 같은 대역으로 Host binding을 지정했습니다. 이어서 VMware VMs에 기존 가상 머신을 등록해 GNS3 토폴로지에서 쓸 수 있게 했습니다.

1. GNS3 VM 가져오기

1.1 다운로드

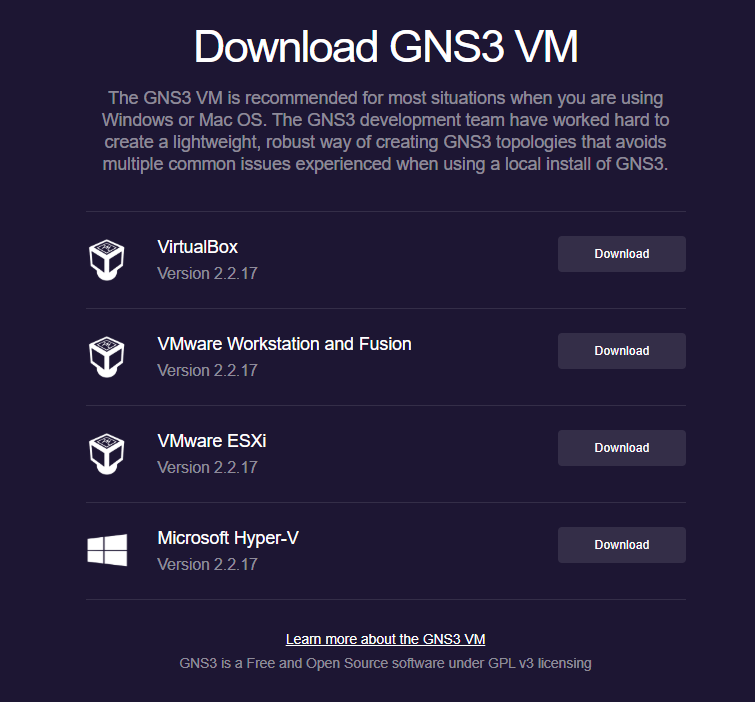

아래 페이지에서 VMware Workstation and Fusion용 GNS3 VM을 내려받습니다.

https://www.gns3.com/software/download-vm

압축을 풀고 파일을 실행하면 VMware가 열리며 가져오기(Import) 창이 나옵니다.

1.2 Import

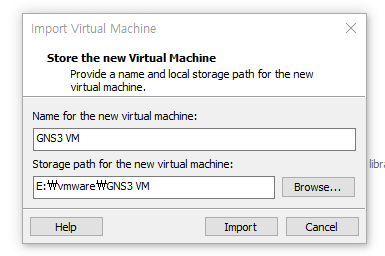

Import를 누릅니다. 저장 위치는 자동으로 지정되며, 필요하면 바꿉니다.

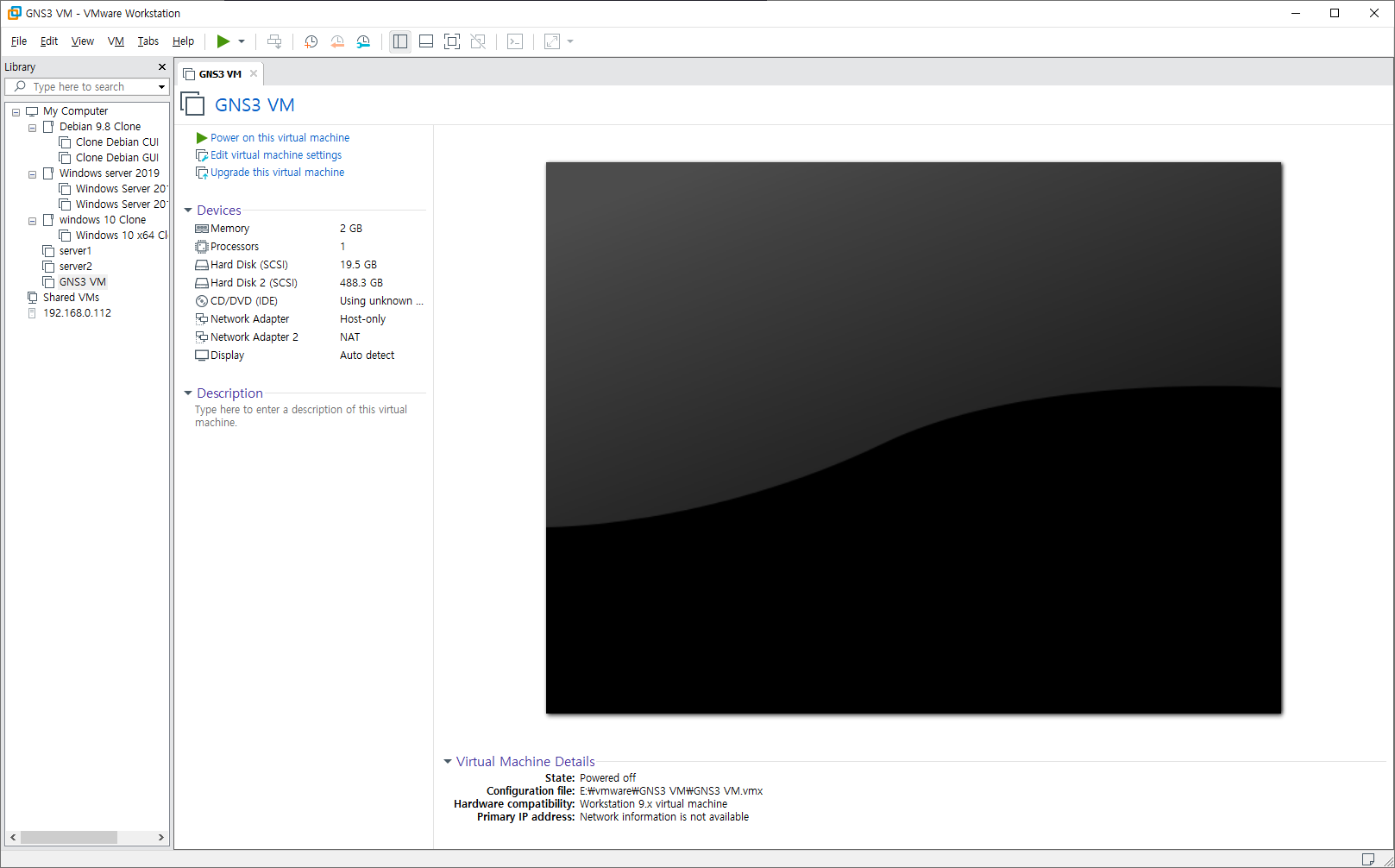

VMware에 GNS3 VM이 추가되었습니다.

1.3 GNS3 VM 실행

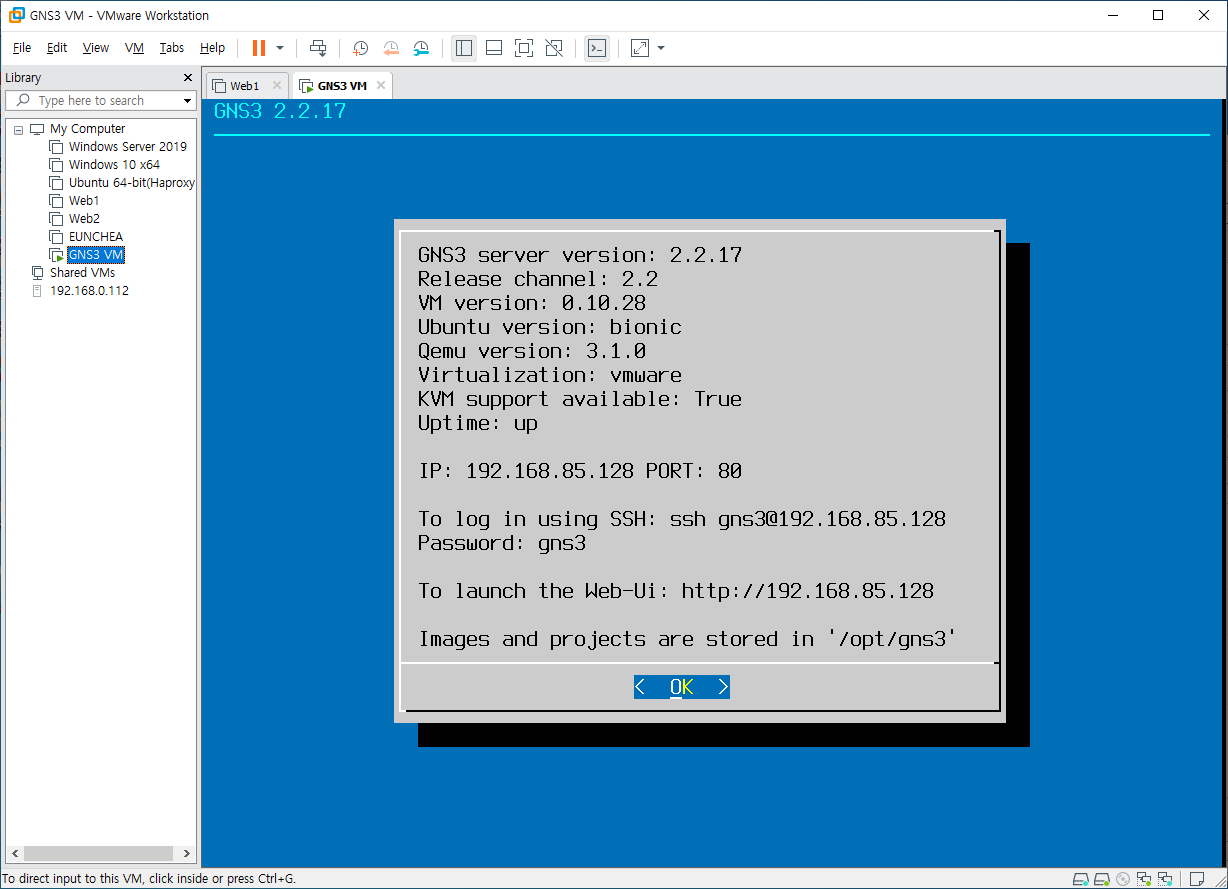

GNS3 VM을 실행하면 콘솔에 VM의 IP가 표시됩니다.

실행된 GNS3 VM

2. GNS3 서버 설정

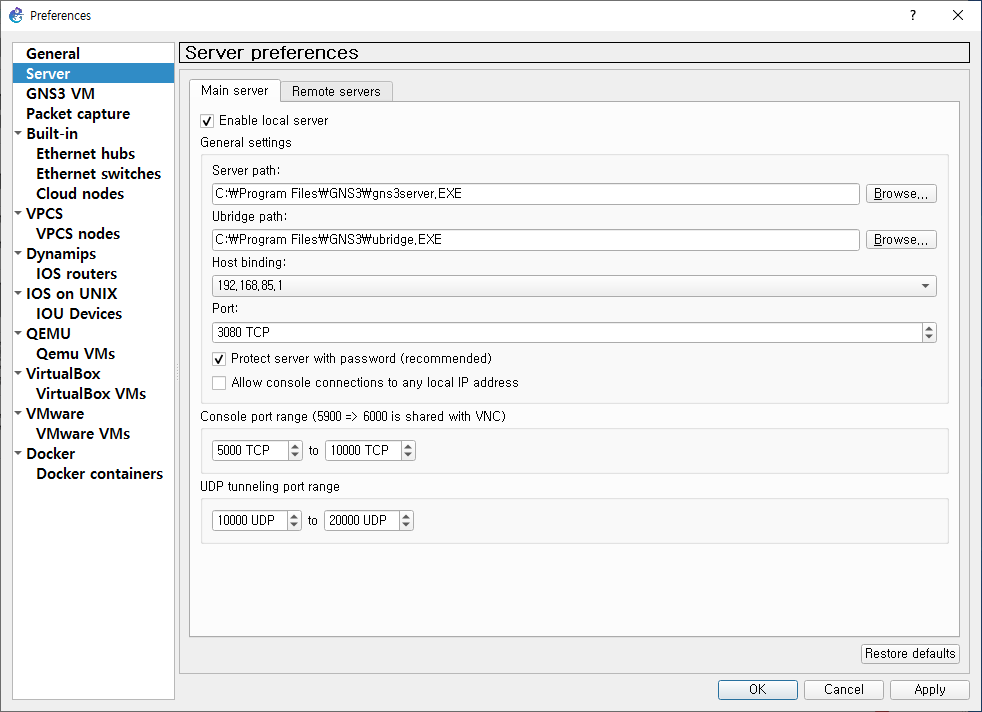

GNS3를 실행하고 새 프로젝트를 만든 뒤 Edit > Preferences > Server로 들어갑니다. Host binding에 GNS3 VM 화면에 나온 IP와 같은 대역의 주소를 선택하고 Apply를 누릅니다.

Host binding 설정

3. VMware 가상 머신 등록

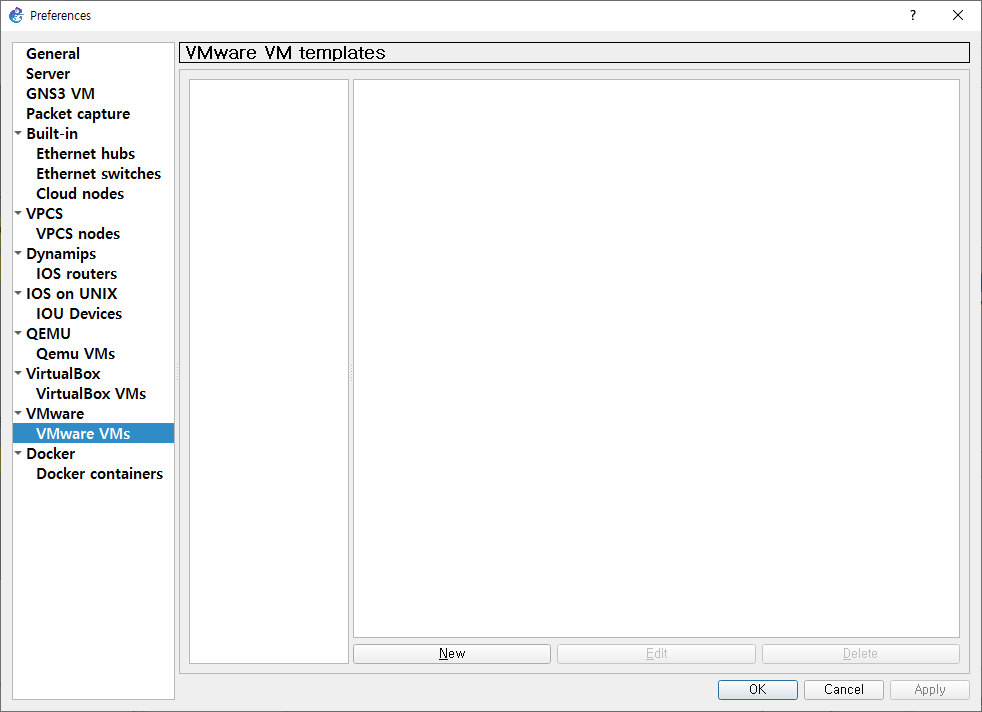

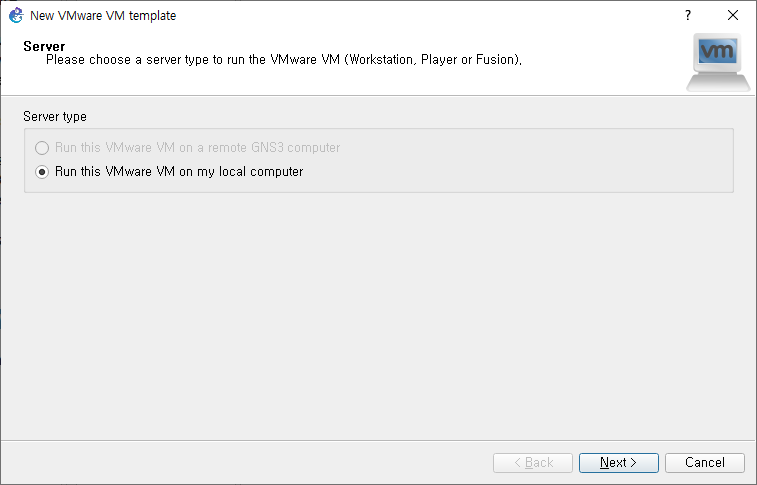

VMware > VMware VMs에서 New를 누릅니다.

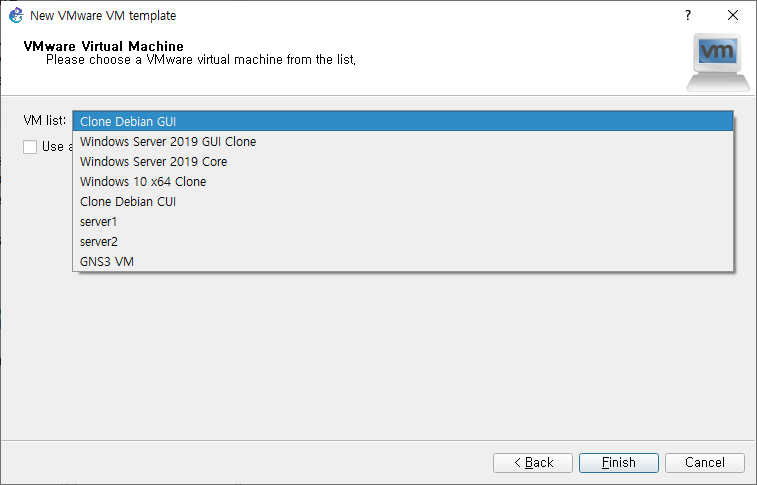

목록에서 GNS3에서 쓸 가상 머신을 선택하고 Finish를 누릅니다.

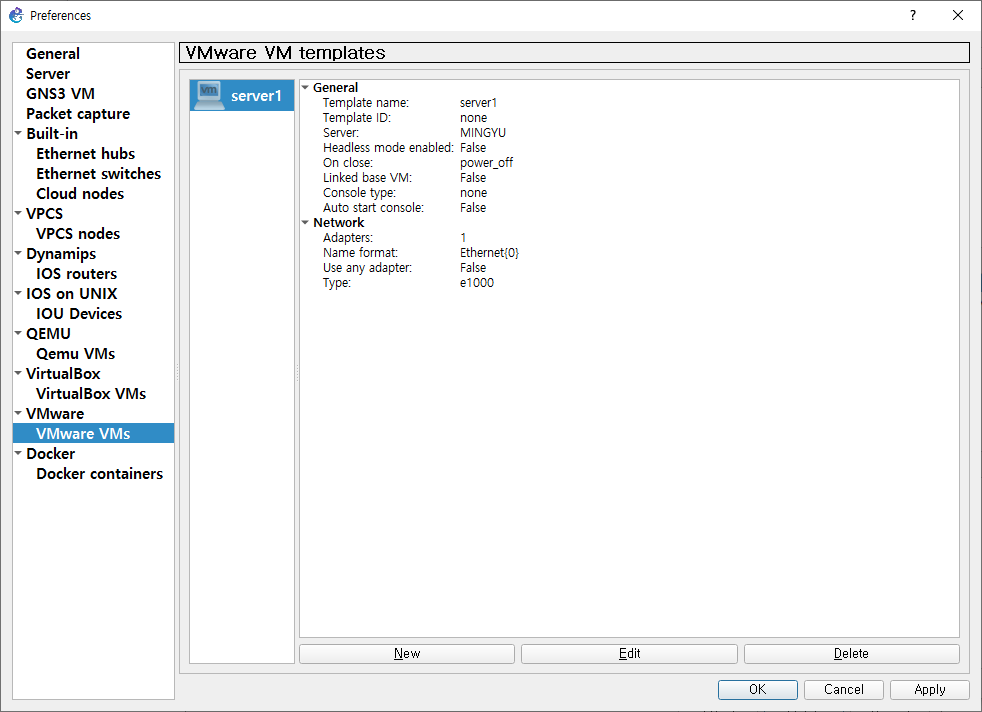

적용하고 Preferences 창을 닫습니다.

4. 결과

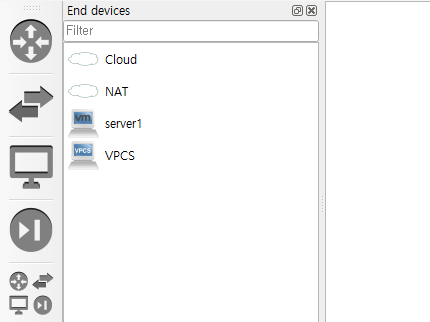

장비 목록에 등록한 VMware 가상 머신(server1)이 추가되었습니다.

장비 목록에 추가된 VMware VM

5. 정리

• GNS3 VM은 VMware용 파일을 받아 Import합니다.
• GNS3 서버의 Host binding을 GNS3 VM과 같은 대역으로 맞춥니다.
• VMware VMs에 기존 가상 머신을 등록하면 토폴로지에 올릴 수 있습니다.
