[GNS3] Cisco IOS 라우터 이미지 등록

GNS3에서 라우터를 쓰려면 IOS 이미지를 먼저 등록해야 합니다. Preferences > IOS routers에서 GNS3 VM에 이미지를 올리고, 이름·메모리·모듈을 기본값으로 둔 뒤 Idle-PC 값을 찾아 등록했습니다.

1. 등록 시작

라우터 IOS 이미지 파일을 준비한 뒤, GNS3 상단의 Edit > Preferences로 들어갑니다.

왼쪽 메뉴의 IOS routers에서 New를 누릅니다.

2. 설정

2.1 실행 위치

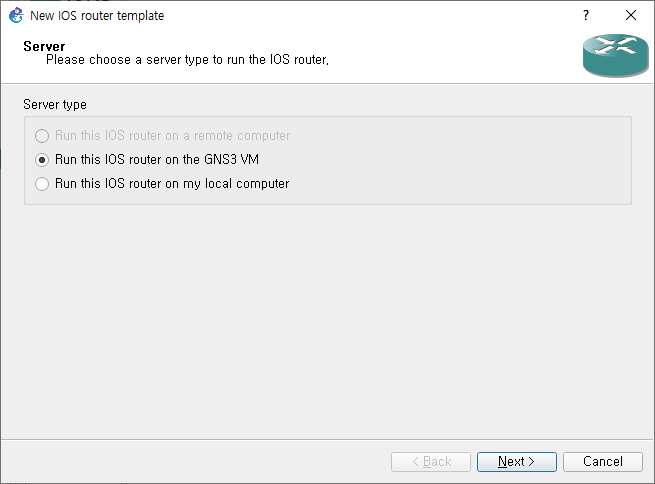

라우터를 GNS3 VM에서 돌릴지, 로컬 컴퓨터에서 돌릴지 선택합니다. 저는 Run this IOS router on the GNS3 VM을 선택했습니다.

2.2 이미지와 이름

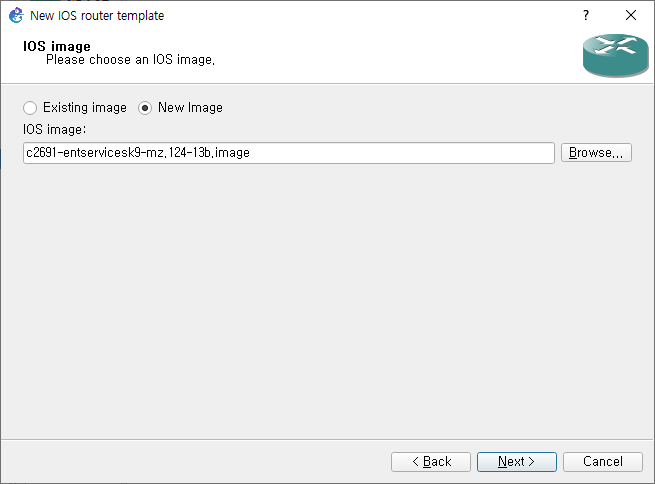

라우터 IOS 이미지 파일을 선택합니다.

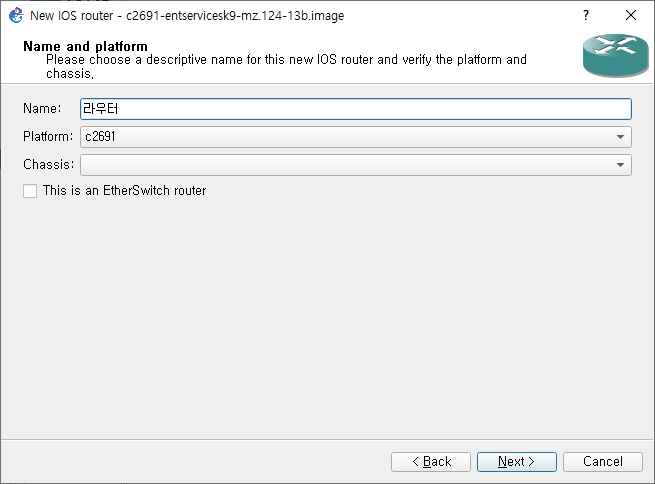

이름을 지정합니다. 저는 "라우터"로 정했습니다.

2.3 메모리와 모듈

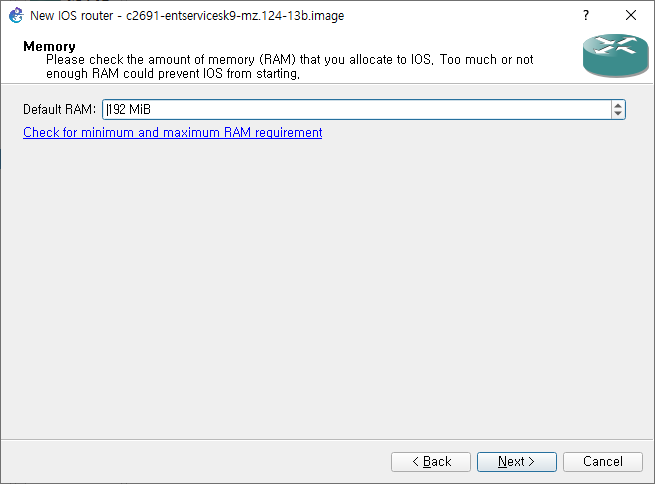

기본 메모리 용량은 그대로 두었습니다. 호스트 메모리가 여유 있다면 늘려도 됩니다.

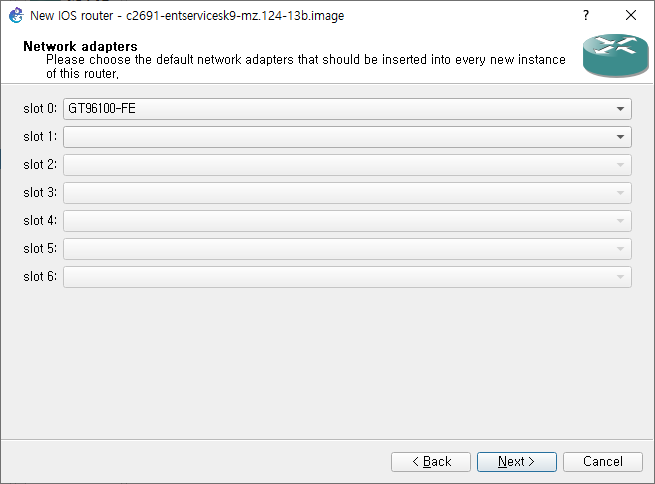

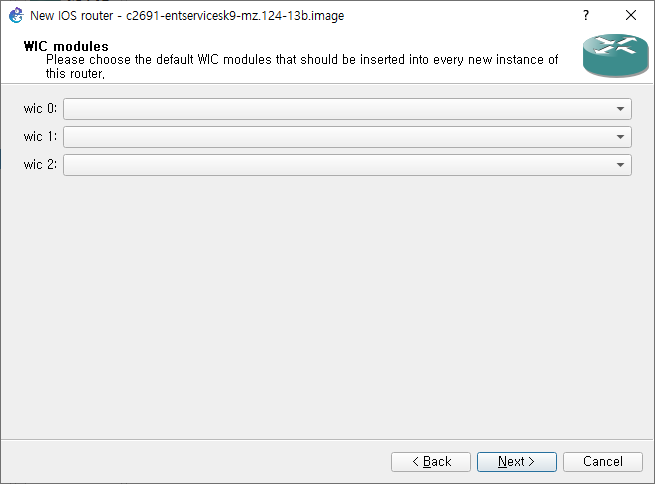

네트워크 어댑터(모듈) 설정 창이 두 번 나옵니다. 나중에도 바꿀 수 있어 그대로 넘어갔습니다.

2.4 Idle-PC

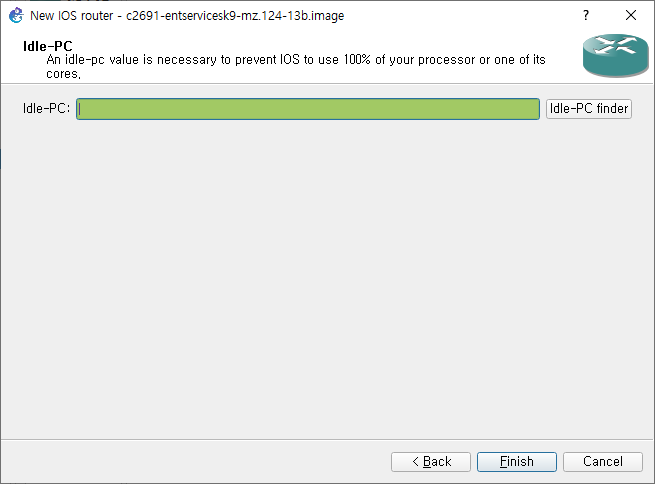

Idle-PC finder를 누르고 기다립니다. Idle-PC 값은 라우터가 할 일이 없을 때 CPU를 쉬게 해, 호스트 CPU 사용률이 100%로 치솟는 것을 막아 줍니다.

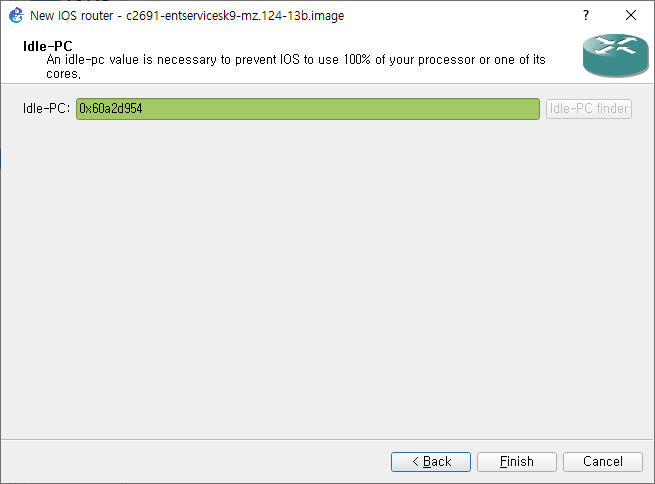

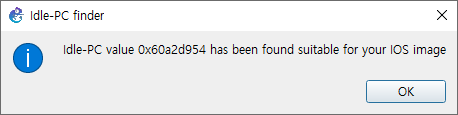

값을 찾았다는 창이 나오면 OK를 누르고 Finish를 누릅니다.

3. 결과

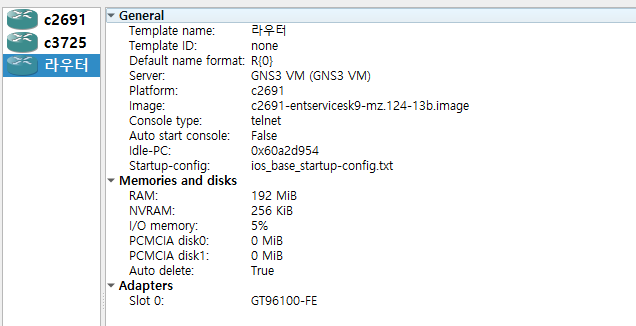

장비 목록에 라우터가 추가되었습니다.

등록된 IOS 라우터

4. 정리

• Edit > Preferences > IOS routers > New에서 이미지를 등록합니다.
• Idle-PC 값을 설정하지 않으면 라우터 하나만 띄워도 CPU 사용률이 크게 올라갈 수 있습니다.
