[GNS3] 3. VMware 가상 머신과 라우터 연결해 ping 테스트

GNS3에 라우터와 VMware 가상 머신(Web1-1, 192.168.0.10)을 올려 선으로 연결하고, 라우터에 192.168.0.1을 설정한 뒤 ping으로 통신을 확인했습니다.

1. 장비 배치와 연결

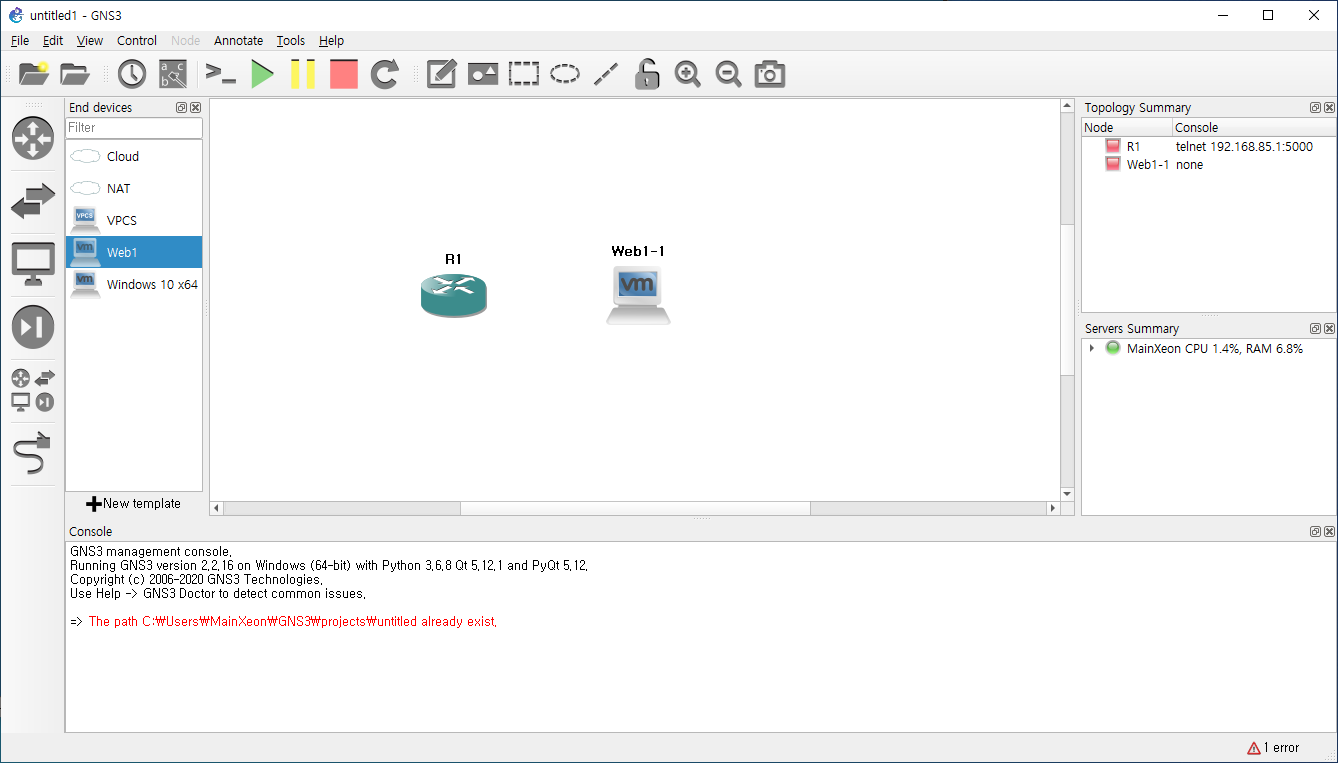

GNS3와 VMware를 실행하고, GNS3 작업 공간에 라우터 하나와 가상 머신 하나를 올립니다.

왼쪽 도구 모음 맨 아래의 선(Add a link) 아이콘을 눌러 두 장비를 연결합니다.

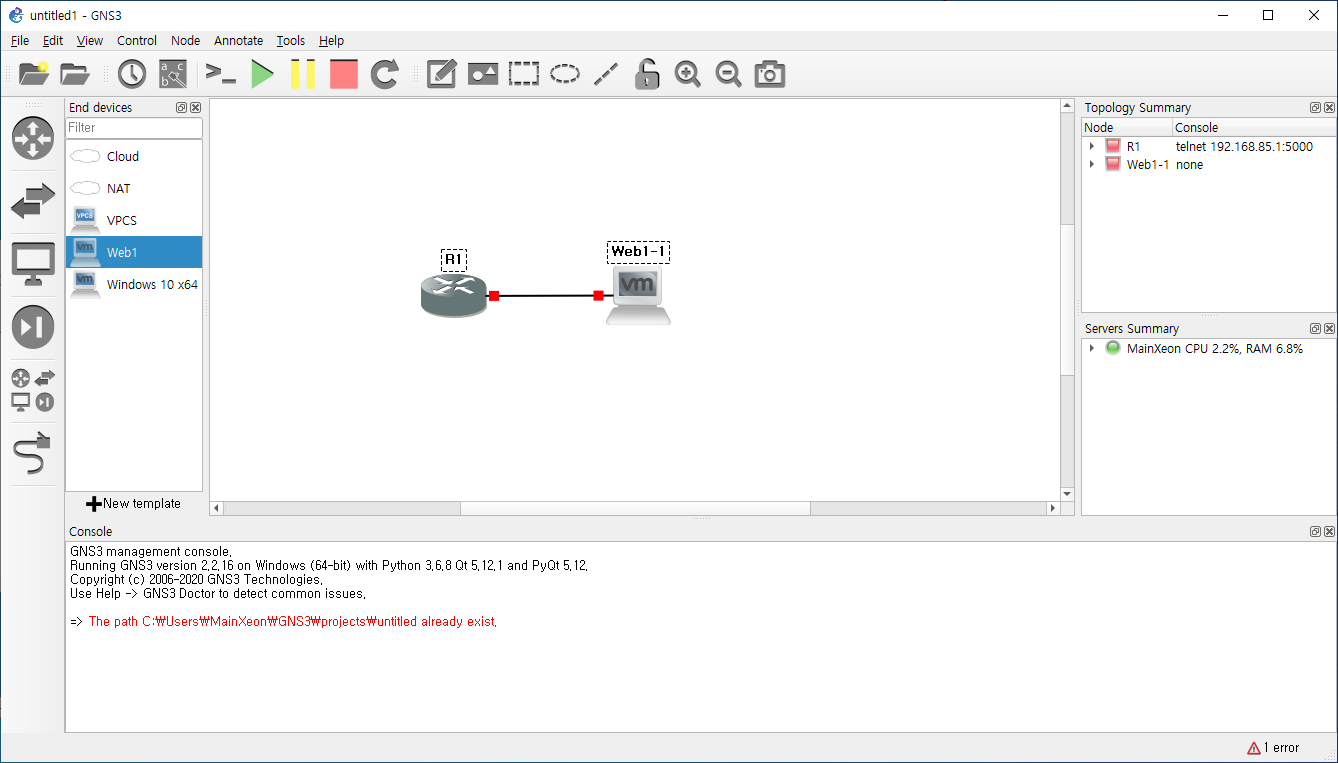

라우터와 가상 머신 연결

2. 장비 시작

빈 곳에서 드래그해 장비를 모두 선택하면 회색으로 표시됩니다. 위쪽의 초록색 시작 버튼을 누르면 VMware 가상 머신도 자동으로 켜집니다.

3. IP 설정

가상 머신 Web1-1의 IP는 192.168.0.10입니다. 라우터 인터페이스에는 같은 대역의 192.168.0.1을 설정합니다. 라우터를 더블클릭하면 콘솔이 열리고, 명령어는 Cisco IOS(패킷트레이서와 동일)를 씁니다.

장비	IP
Web1-1 (VMware VM)	192.168.0.10/24
Router	192.168.0.1/24



인터페이스 IP 설정 방법이 궁금하면 아래 글을 참고해 주세요.

패킷트레이서 초기 명령어

4. 결과

라우터에서 가상 머신으로 ping을 보냅니다.

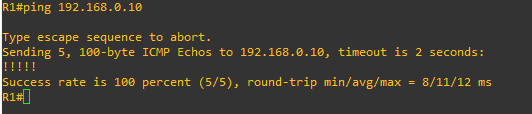

Router#ping 192.168.0.10

ping 성공

5. 정리

• GNS3에서 VMware 가상 머신을 라우터와 같은 토폴로지에 연결할 수 있습니다.
• GNS3에서 장비를 시작하면 VMware VM도 함께 켜집니다.
• 다음 글에서는 더 큰 토폴로지를 구성합니다.
