[ESXi] 가상 스위치에 업링크 추가해 NIC 이중화

업링크가 하나뿐인 가상 스위치는 그 링크가 끊기면 VM 통신도 끊깁니다. ESXi 호스트 클라이언트에서 가상 스위치에 두 번째 업링크를 추가하고 NIC 팀 구성을 확인했습니다.

1. 배경

업링크를 추가하는 가장 큰 이유는 이중화입니다. 업링크를 하나만 쓰다가 해당 NIC나 케이블에 문제가 생기면 그 스위치에 연결된 VM 서비스가 모두 영향을 받습니다. 업링크를 두 개 이상 두면 한쪽이 끊겨도 다른 쪽으로 통신이 이어집니다.

2. 업링크 추가

2.1 가상 스위치 선택

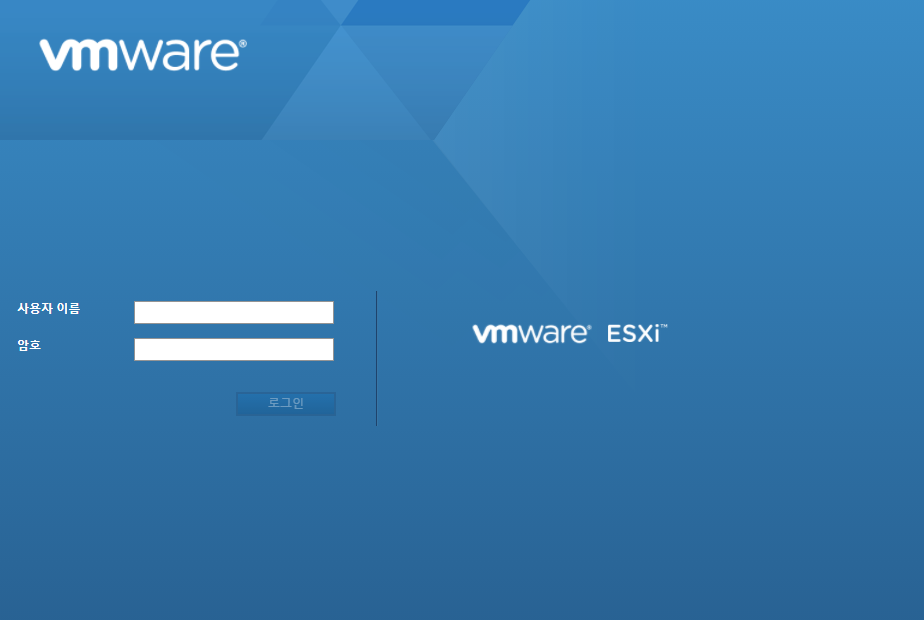

ESXi에 로그인합니다.

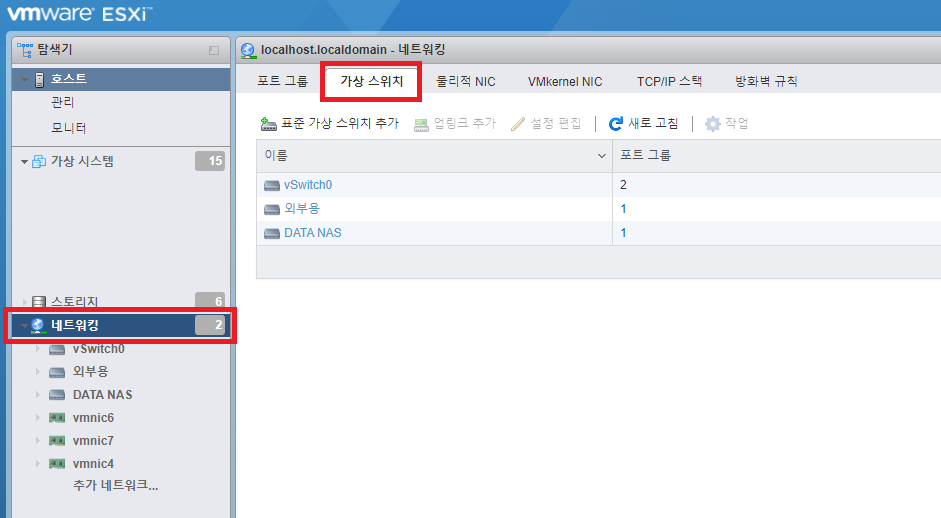

네트워킹 > 가상 스위치에서 업링크를 추가할 스위치를 선택합니다.

2.2 업링크 추가

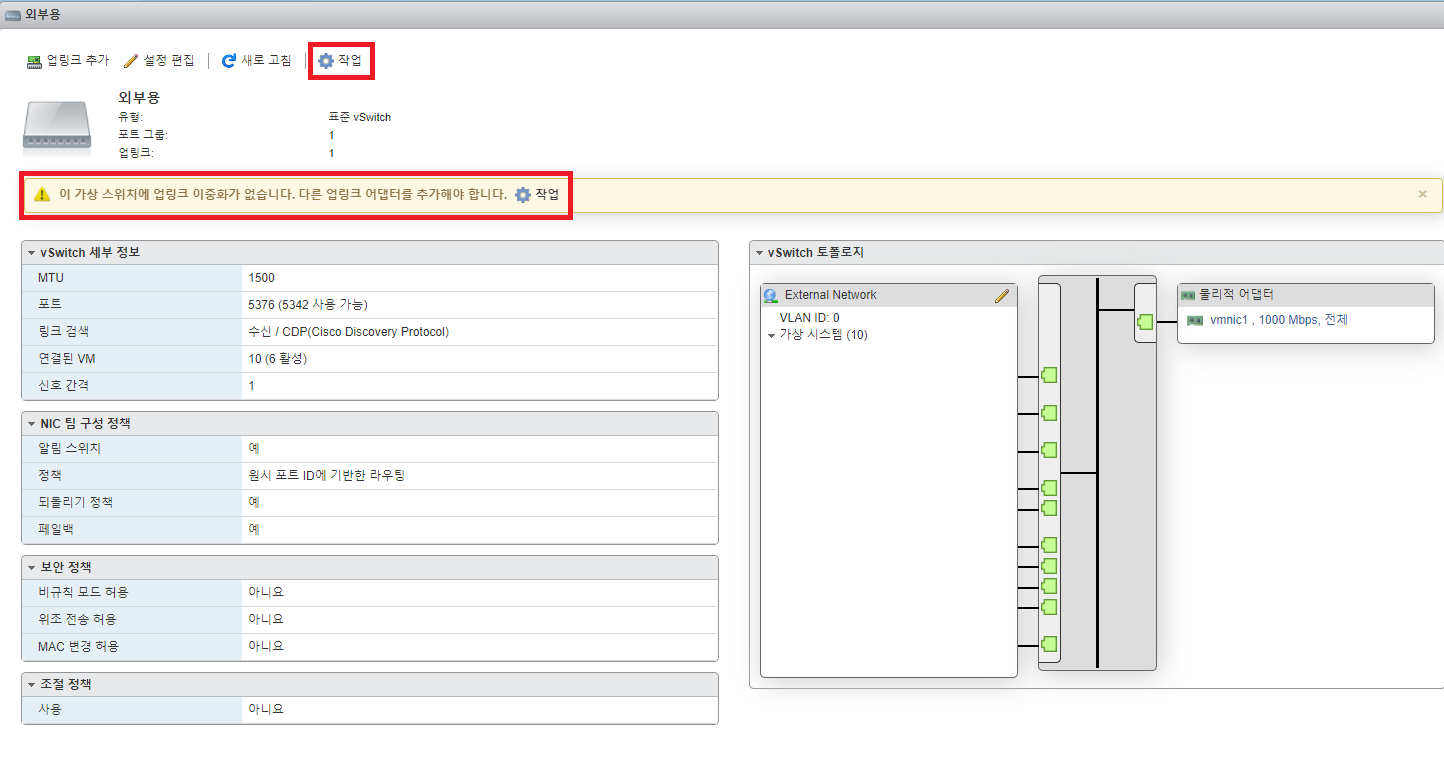

업링크가 하나뿐이면 이중화가 필요하다는 경고가 표시됩니다. 경고 옆의 작업 버튼이나 상단 작업 메뉴에서 업링크 추가를 선택합니다.

업링크 이중화 경고

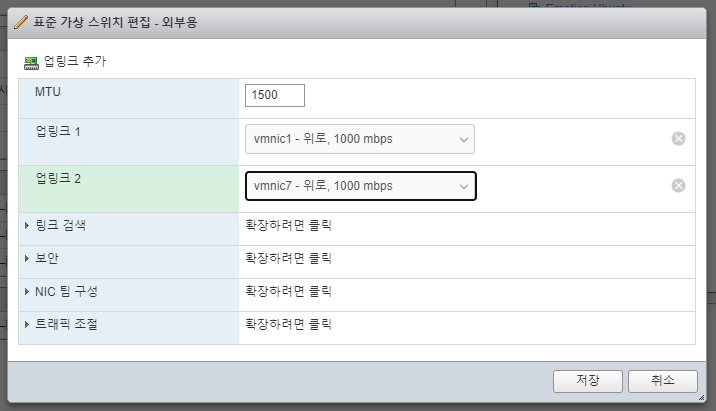

업링크 1은 기존 링크이고, 새로 생긴 업링크 2에 추가할 물리 NIC를 선택합니다.

업링크 2에 NIC 지정

3. NIC 팀 구성

같은 화면의 NIC 팀 구성에서 로드 밸런싱, 페일오버 순서 등을 설정할 수 있습니다. 옵션별 설명은 VMware 공식 문서를 참고해 필요한 값으로 정합니다.

NIC 팀 구성

4. 결과

저장하면 가상 스위치에 업링크 2개가 연결됩니다.

업링크 2개가 연결된 가상 스위치

5. 정리

• 가상 스위치에 업링크를 두 개 이상 두면 NIC 장애에 대비할 수 있습니다.
• 업링크 추가는 네트워킹 > 가상 스위치 > 업링크 추가에서 합니다.
• 로드 밸런싱과 페일오버 동작은 NIC 팀 구성에서 정합니다.
