[Packet Tracer] 정적라우팅

제일 먼저 기본이 되는 라우팅에 대해 알아보겠습니다.



일단 라우팅은 어떤 네트워크 안에서 통신 데이터를 보낼 최적의 경로를 선택하는 과정입니다. 최적의 경로는 최단 거리가 될수도 있으며, 가장 빠른 시간에 전달하는 것으로 계산될수도 있습니다.



라우팅은 정적라우팅 동적라우팅 두 가지가 있는데 오늘은 정적 라우팅을 해보겠습니다.

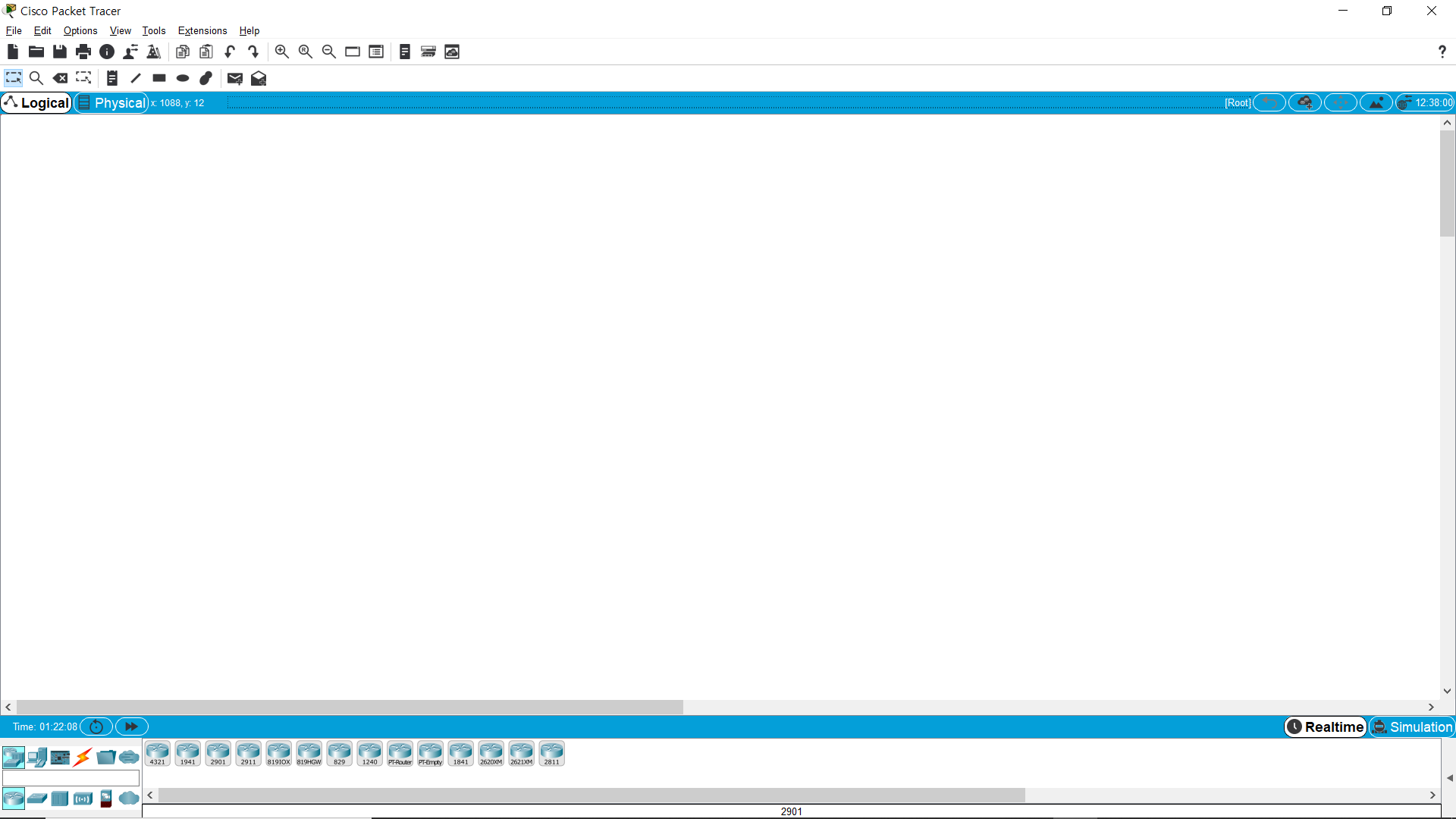

패킷트레이서 실행

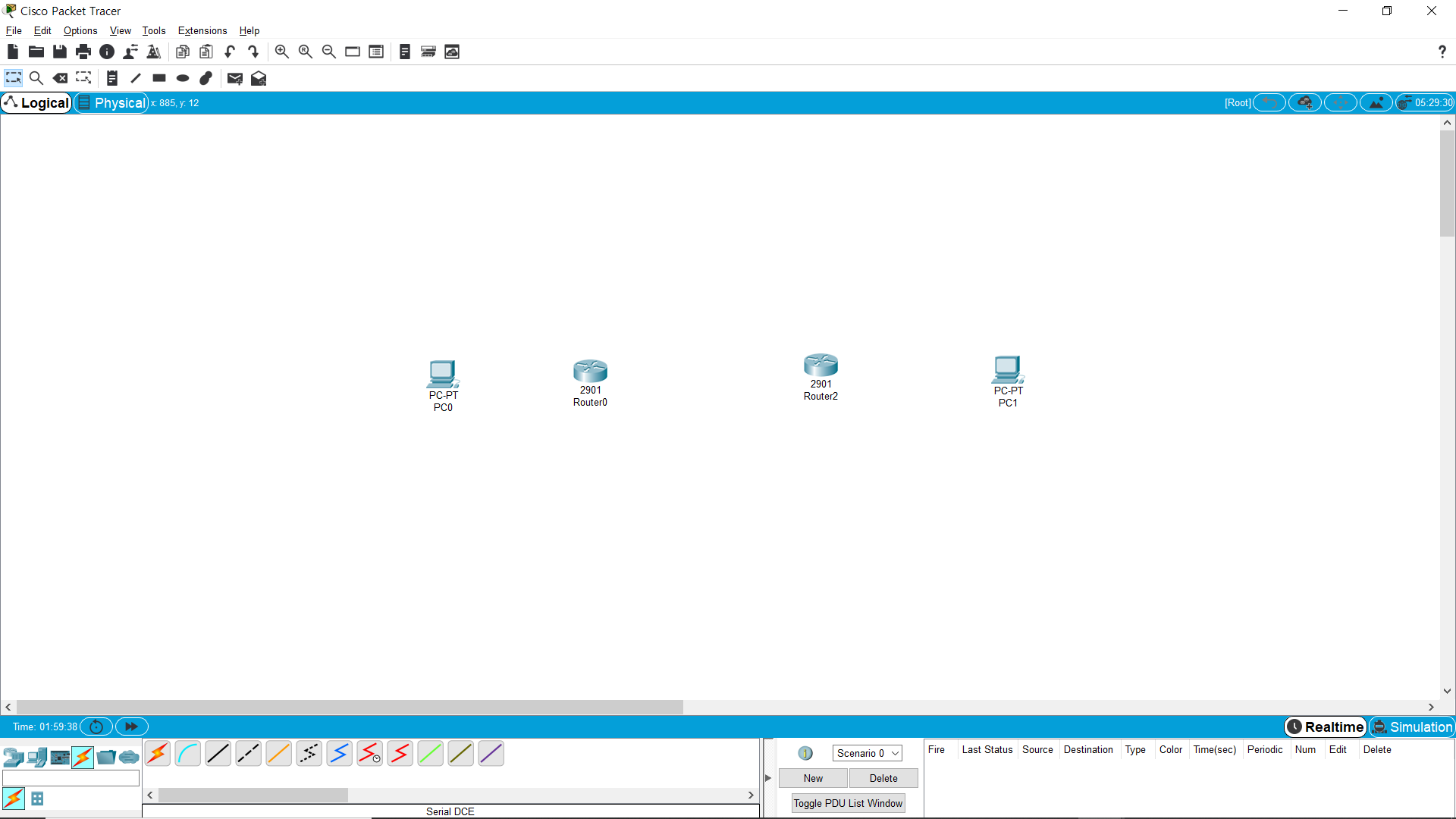

라우터 2901 과 PC두대를 꺼내주세요



라우터 클릭

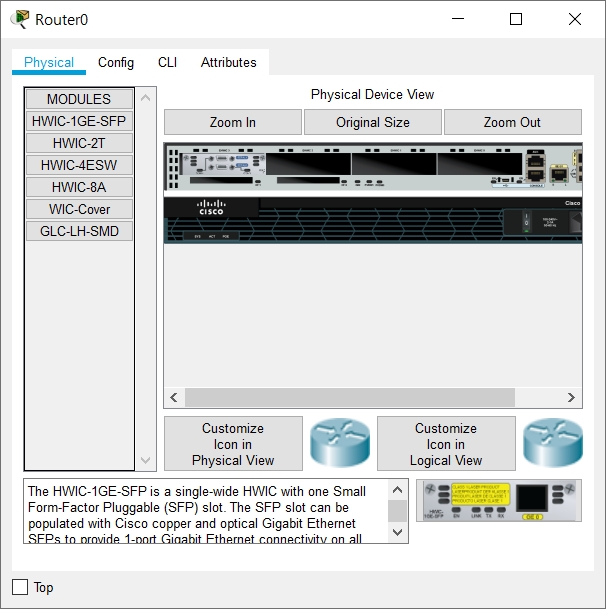

라우터의 전원을 끈 후 HWIC-2T 모듈을 드래그해서 장착한 후 전원을 켜주세요.

(라우터 3개 다 설정)

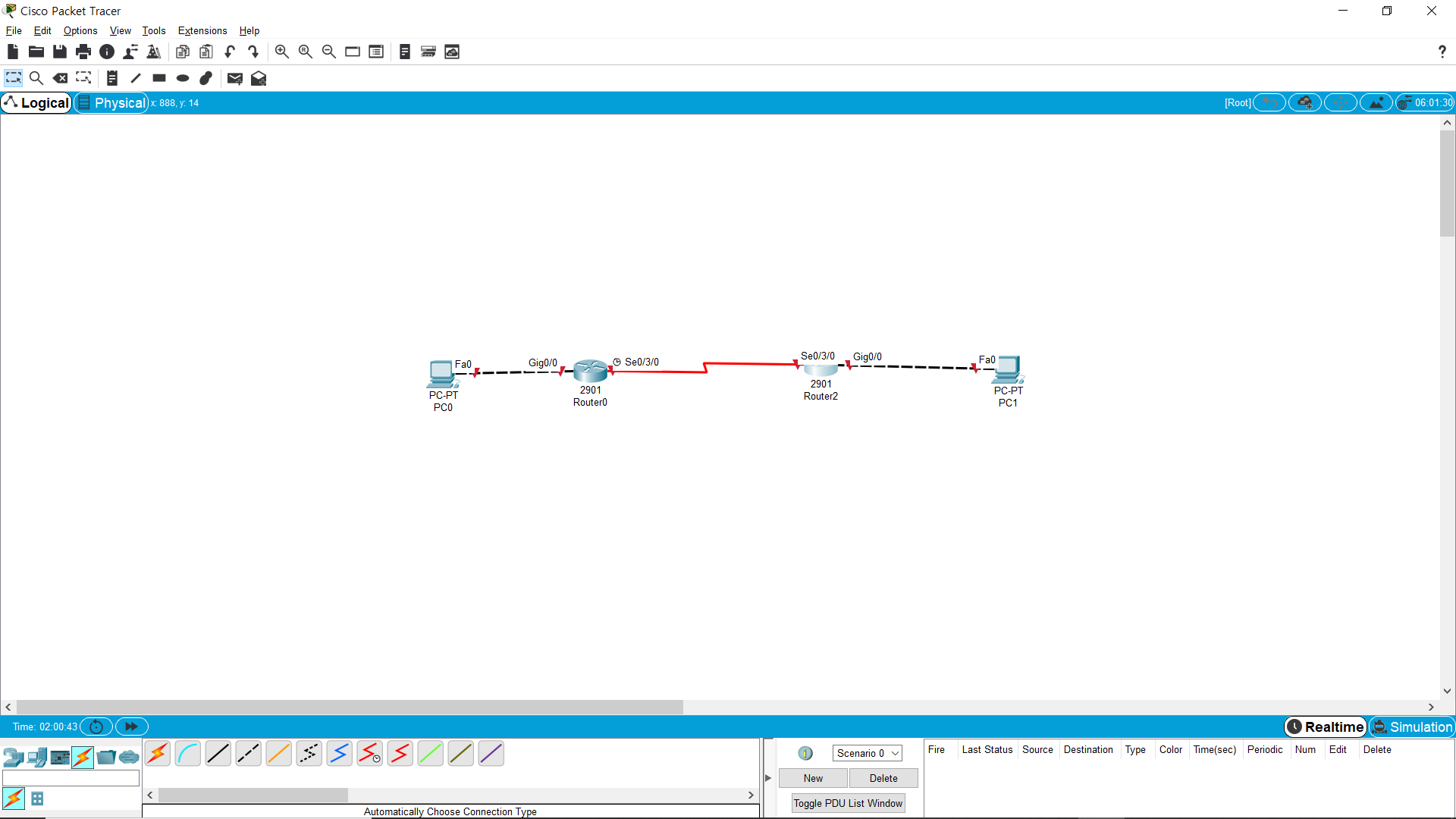

라우터끼리는 DTE케이블로 연결 ,PC와 라우터는 크로스케이블 연결

(포트 번호가 안보이면 )

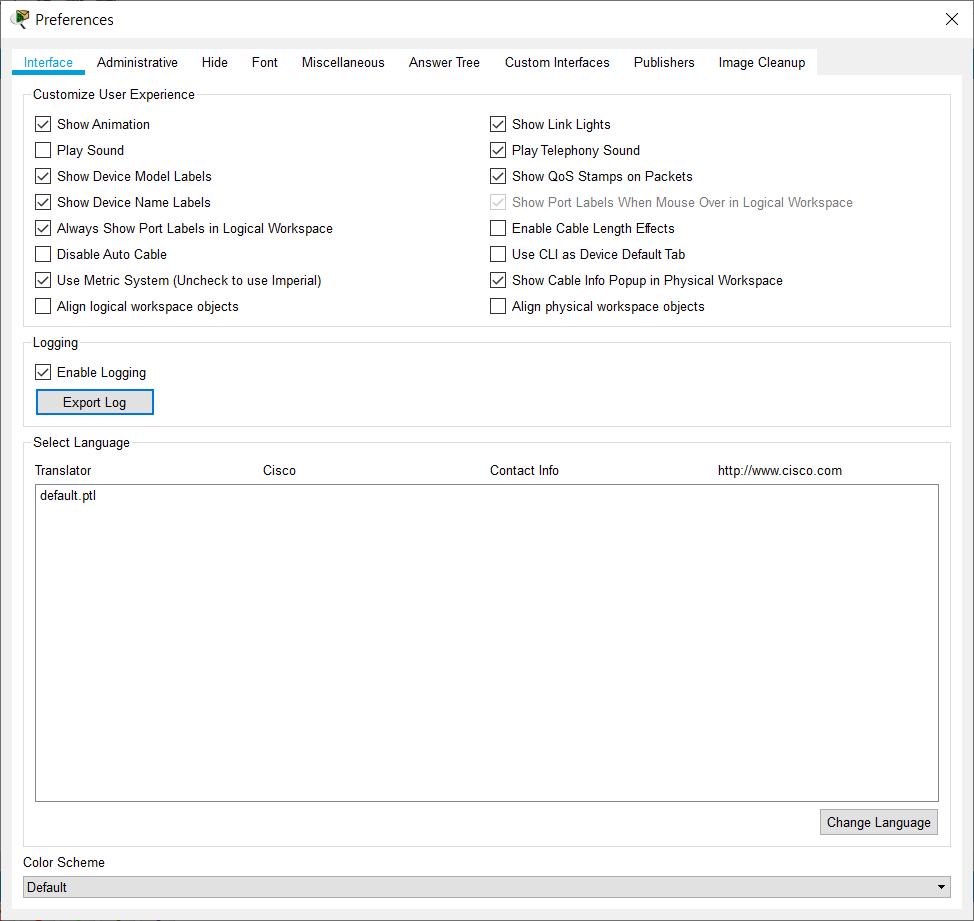

왼쪽 상단 option - preferences - Always Show Port Lables in Logical Workspace 체크

주의 : 모듈 위치에 따라 포트번호가 다를수 있습니다.

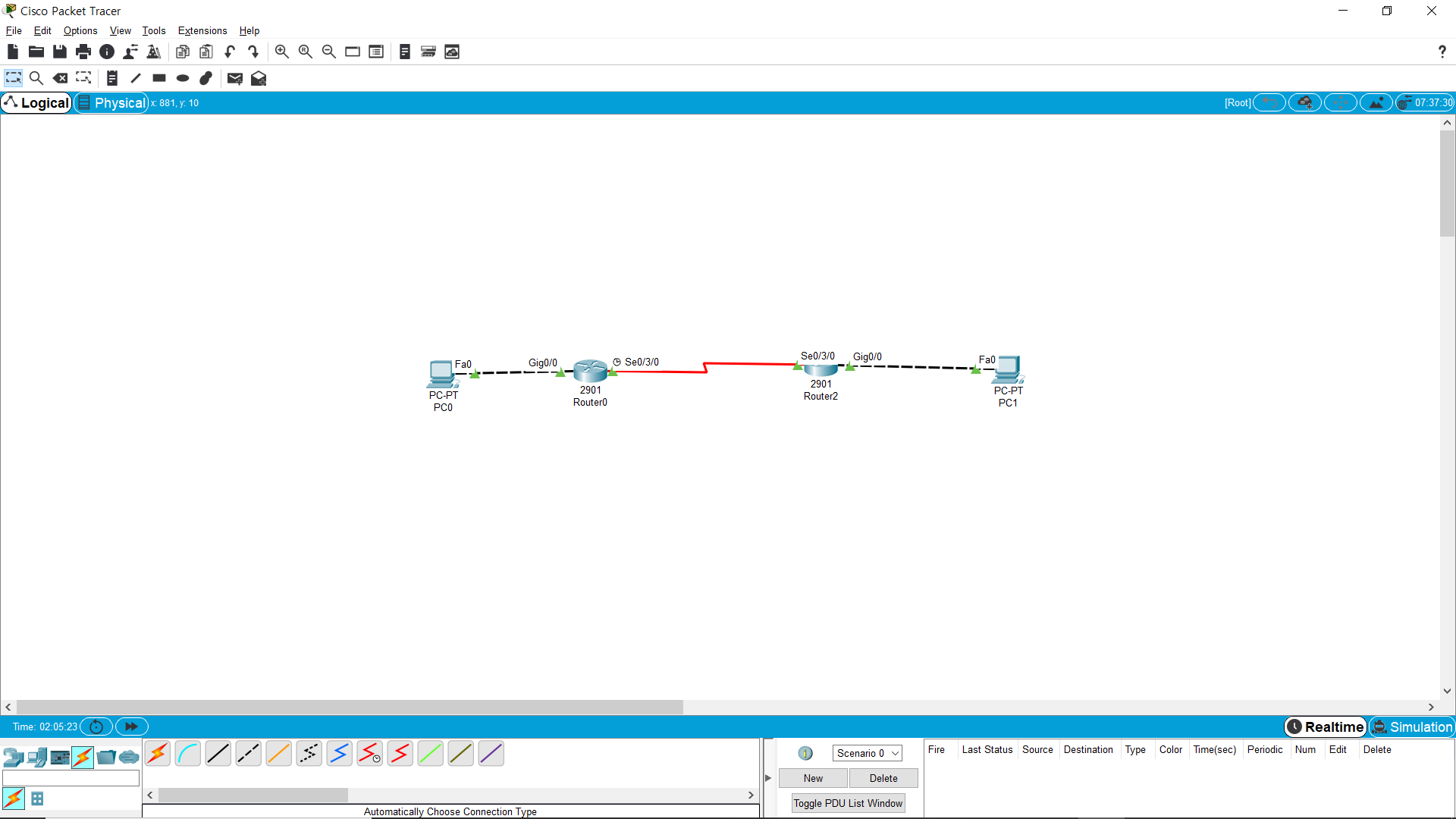

PC0 : 192.168.0.1
PC1 : 172.168.0.1
Router0 Gig0/0 : 192.168.0.254 Se0/3/0 :10.0.0.1
Router2 Se0/3/0 : 10.0.0.2 Gig0/0 : 172.168.0.254
모든 서브넷마스크는 24입니다.



이제 PC0 과 PC1의 통신을 위해 정적라우팅을 해보겠습니다.

정적 라우팅 문법은 ip route destination network subnetmask next hop IP입니다.



Router0(config)#int se0/3/0

Router0(config-if)#ip route 172.168.0.0 255.255.255.0 10.0.0.2



Router2(config)#int se0/3/0

Router2(config-if)#ip route 192.168.0.0 255.255.255.0 10.0.0.1

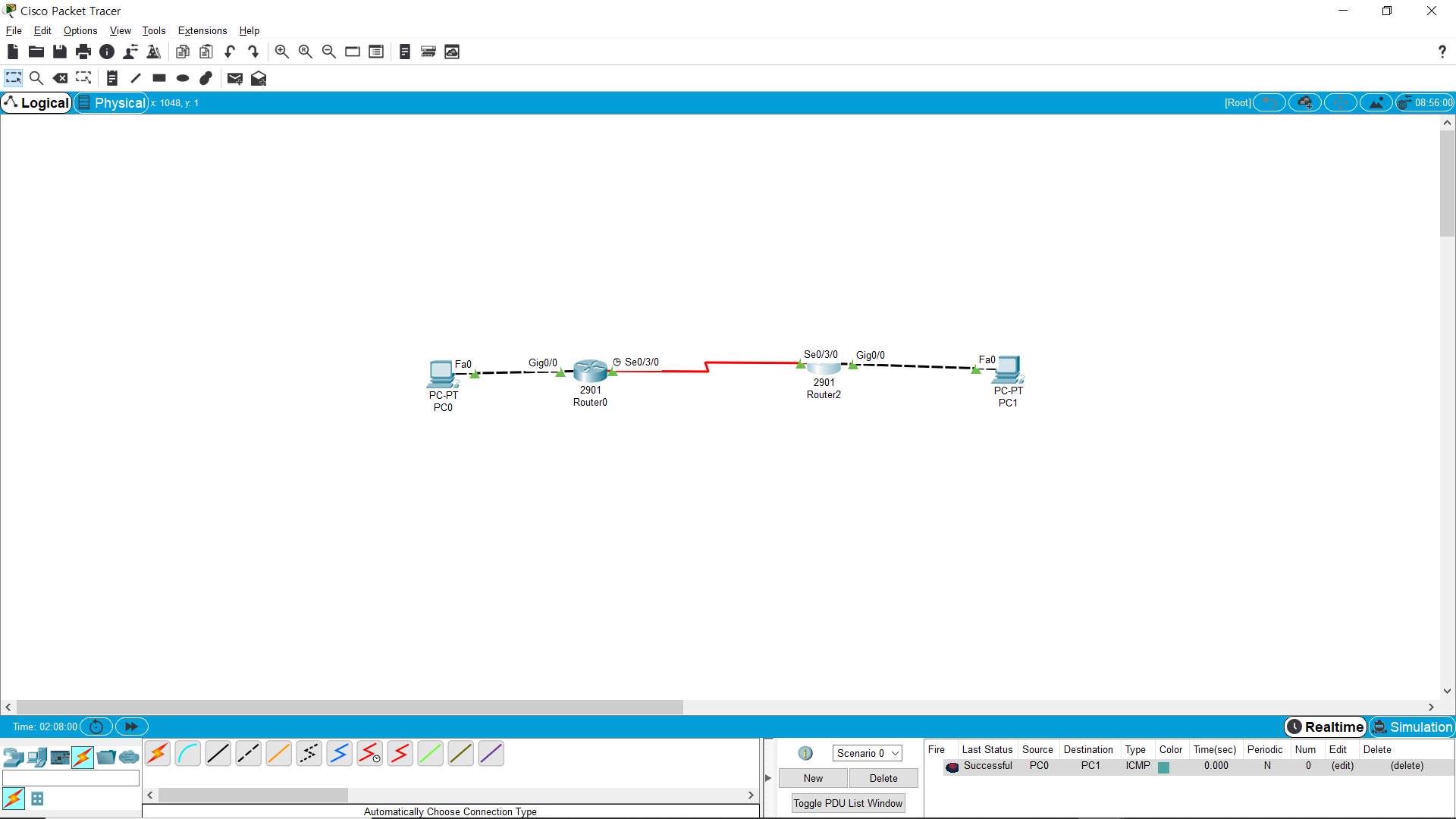

PC끼리 통신이 되는걸 보실 수 있습니다. 다음 시간에는 동적라우팅에 대해 알아보겠습니다.
