[Packet Tracer] RIP v1, v2 동적 라우팅 설정

라우터 2대에 RIP를 설정해 서로 다른 네트워크의 PC가 통신하도록 했습니다. RIPv1과 RIPv2의 차이를 정리하고, RIPv2에서 no auto-summary로 클래스 단위 자동 요약을 끄는 방법도 다뤘습니다.

1. 동적 라우팅 분류

방식	프로토콜
거리 벡터	RIP, EIGRP(Cisco는 고급 거리 벡터로 분류)
링크 상태	OSPF

2. RIPv1과 RIPv2

항목	RIPv1	RIPv2
서브넷 마스크 정보	없음(클래스풀)	포함(VLSM 가능)
광고 방식	브로드캐스트	멀티캐스트(224.0.0.9)
광고 내용	네트워크 주소, Metric	네트워크 주소, 서브넷 마스크, Metric, Tag



RIPv2는 멀티캐스트로 광고하므로 RIP를 쓰지 않는 장비에 불필요한 부하를 주지 않습니다.

3. 토폴로지

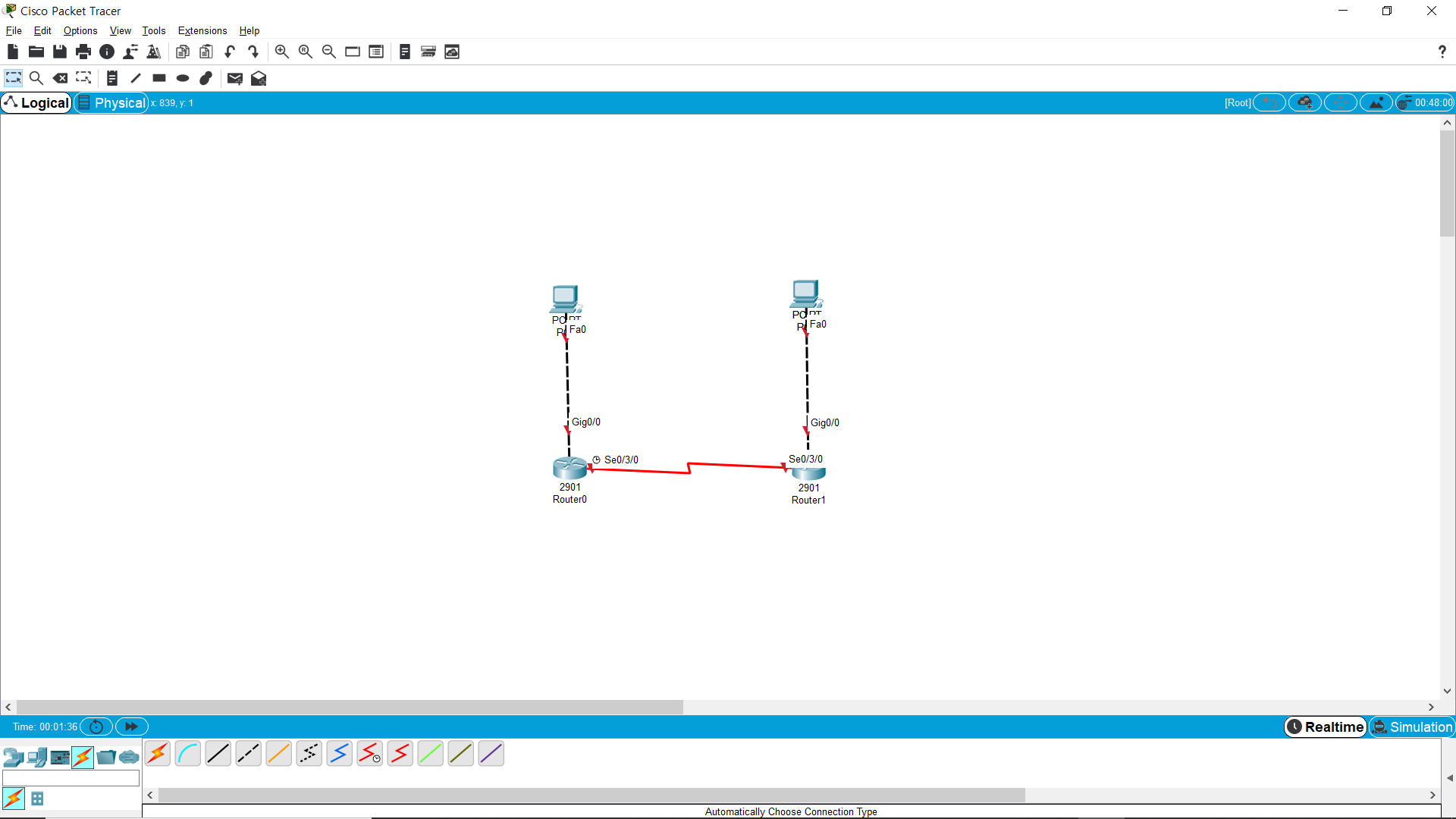

RIP 실습 토폴로지

장비	인터페이스	IP
PC0	-	192.168.0.1
PC1	-	172.168.0.1
Router0	Gig0/0	192.168.0.254
Router0	Se0/3/0	10.0.0.1
Router1	Gig0/0	172.168.0.254
Router1	Se0/3/0	10.0.0.2



라우터 모듈 추가 방법은 앞의 Packet Tracer 1편을 참고합니다. 라우팅을 설정하기 전에는 PC끼리 통신되지 않습니다.

172.168.0.0 대역은 사설 대역(172.16.0.0/12)이 아닙니다. 실습 토폴로지에서만 쓰고, 실제 환경에서는 사설 대역을 사용합니다.

4. RIPv1 설정

RIP는 각 라우터에 직접 연결된 네트워크의 대표 주소만 적으면 됩니다.

! Router0
Router(config)# router rip
Router(config-router)# network 192.168.0.0
Router(config-router)# network 10.0.0.0

! Router1
Router(config)# router rip
Router(config-router)# network 172.168.0.0
Router(config-router)# network 10.0.0.0

5. RIPv2 설정

version 2를 추가하면 RIPv2로 동작합니다.

! Router0
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network 192.168.0.0
Router(config-router)# network 10.0.0.0

! Router1
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network 172.168.0.0
Router(config-router)# network 10.0.0.0

RIPv2는 기본적으로 클래스 경계에서 경로를 자동 요약합니다. no auto-summary로 이를 끄면 서브넷 단위 경로가 그대로 광고되어, 불연속 서브넷에서도 올바르게 라우팅됩니다.

Router(config-router)# no auto-summary

설정 후 PC0과 PC1이 통신됩니다.

6. 정리

• RIP는 직접 연결된 네트워크를 network 명령으로 광고합니다.
• RIPv2는 서브넷 마스크를 포함하고 멀티캐스트로 광고합니다.
• no auto-summary로 클래스 단위 자동 요약을 끕니다.
