[Packet Tracer] 정적 라우팅 설정

Cisco 2901 라우터 2대를 HWIC-2T 시리얼 모듈로 연결하고, 각 라우터에 상대 쪽 네트워크로 가는 정적 경로를 넣어 PC0과 PC1이 통신되는 것을 확인했습니다.

1. 라우팅이란

라우팅은 네트워크에서 데이터를 보낼 최적의 경로를 고르는 과정입니다. 최적 경로는 가장 짧은 경로일 수도, 가장 빨리 도착하는 경로일 수도 있습니다. 라우팅에는 관리자가 경로를 직접 입력하는 정적 라우팅과, 라우터끼리 경로를 주고받는 동적 라우팅이 있습니다. 이 글에서는 정적 라우팅을 다룹니다.

2. 토폴로지 만들기

2.1 장비 배치

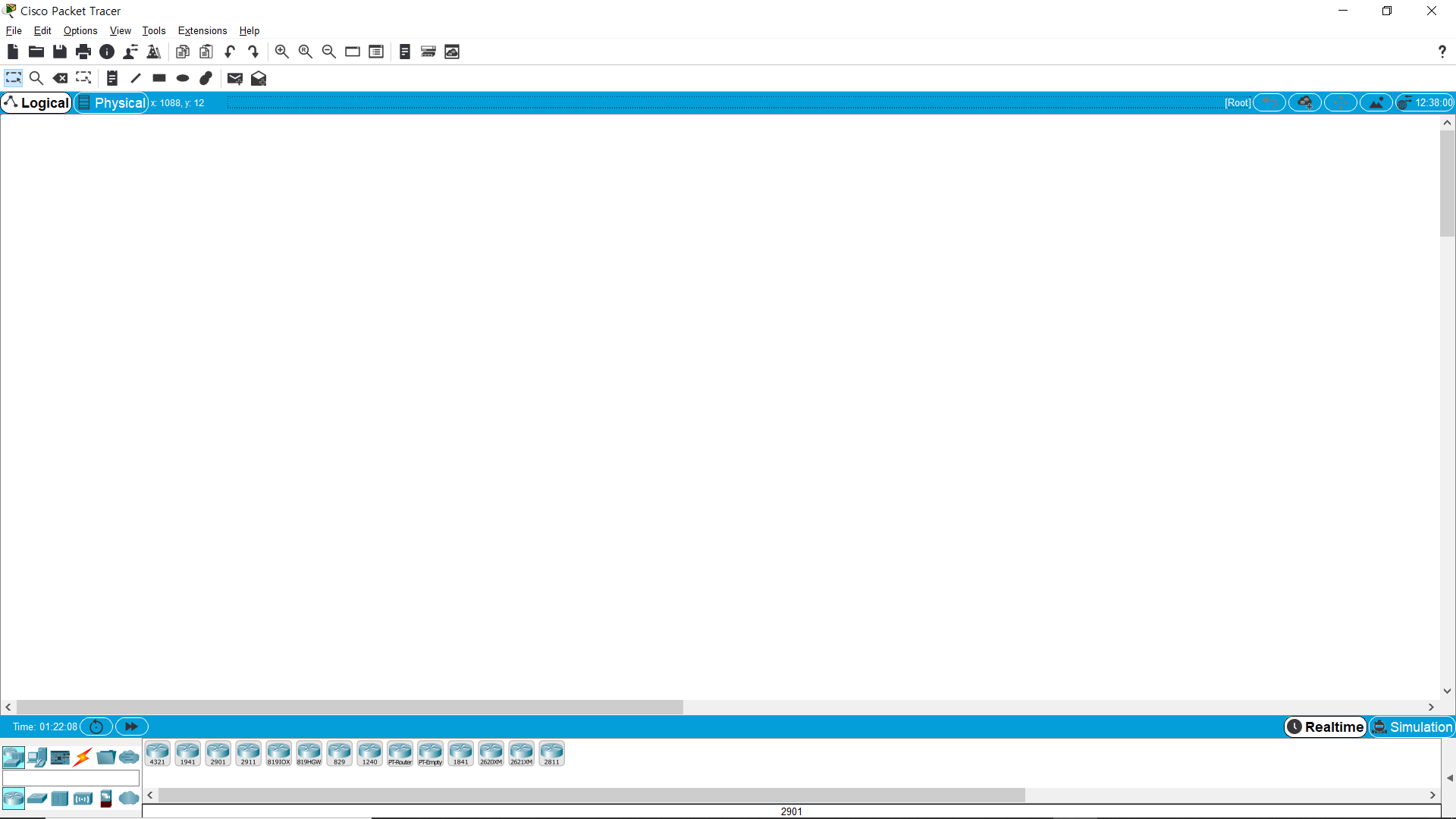

Packet Tracer를 실행하고 2901 라우터 2대와 PC 2대를 꺼냅니다.

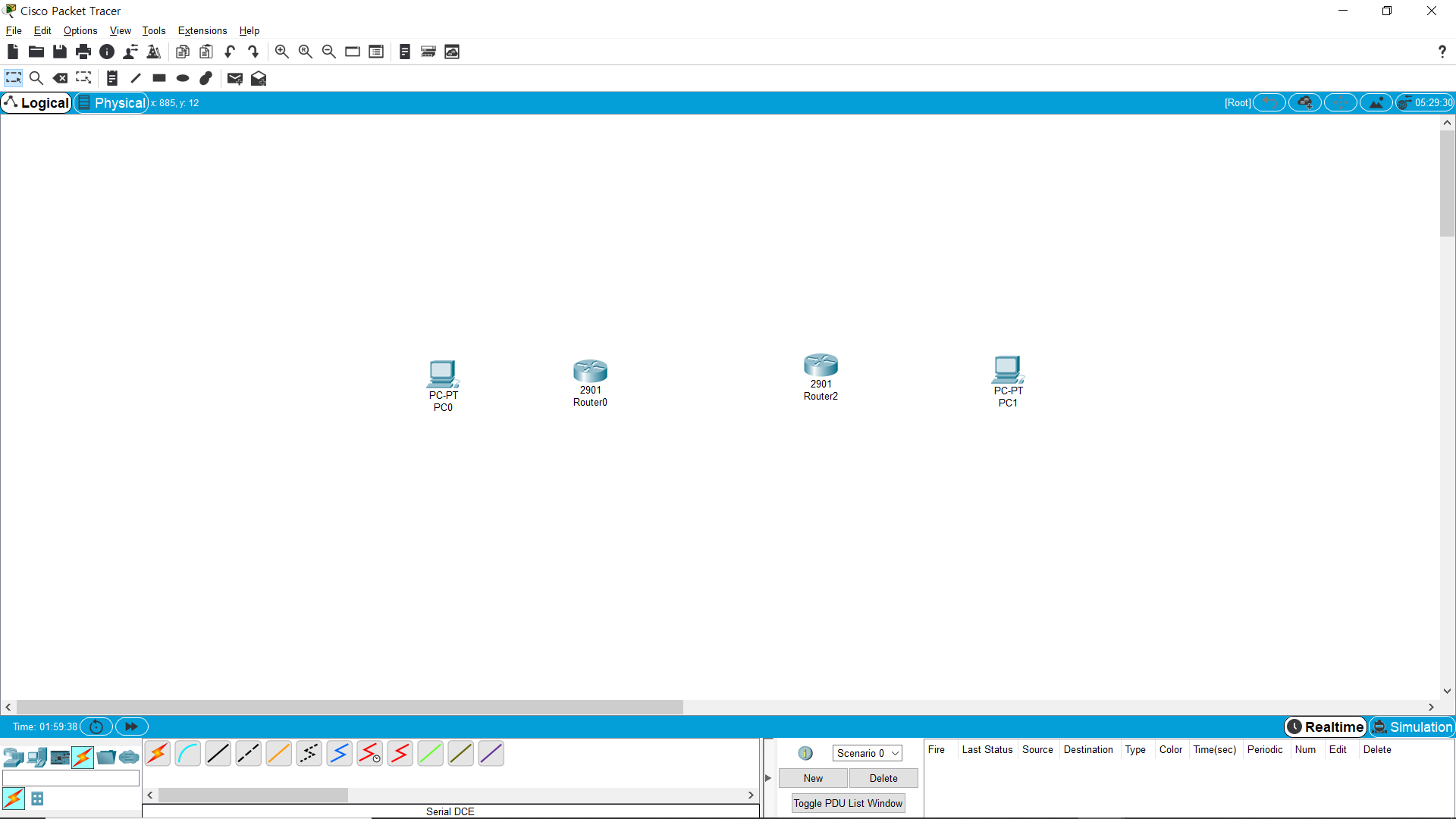

Packet Tracer에 2901 라우터와 PC 배치

2.2 시리얼 모듈 장착

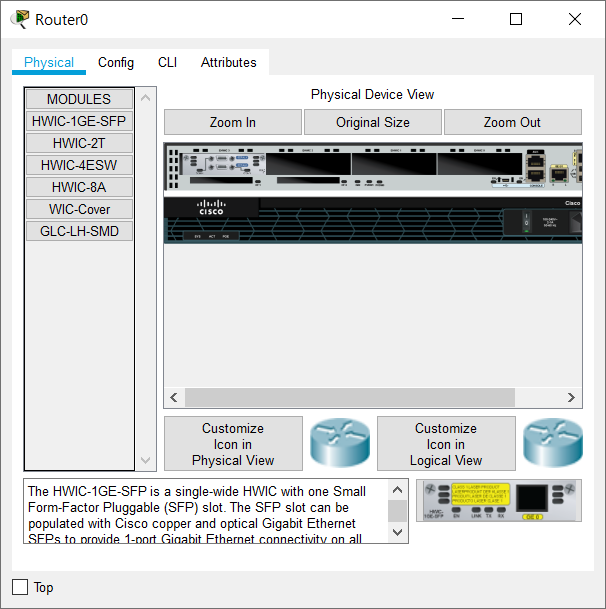

라우터를 클릭해 Physical 탭을 엽니다.

라우터의 Physical 탭



라우터 전원을 끈 뒤 HWIC-2T 모듈을 빈 슬롯에 끌어다 놓고 다시 전원을 켭니다. 두 라우터 모두 같은 작업을 합니다.

HWIC-2T 모듈 장착

2.3 케이블 연결

라우터끼리는 시리얼(DCE/DTE) 케이블, PC와 라우터는 크로스 케이블로 연결합니다. 포트 번호가 보이지 않으면 Options → Preferences에서 Always Show Port Labels in Logical Workspace를 체크합니다.

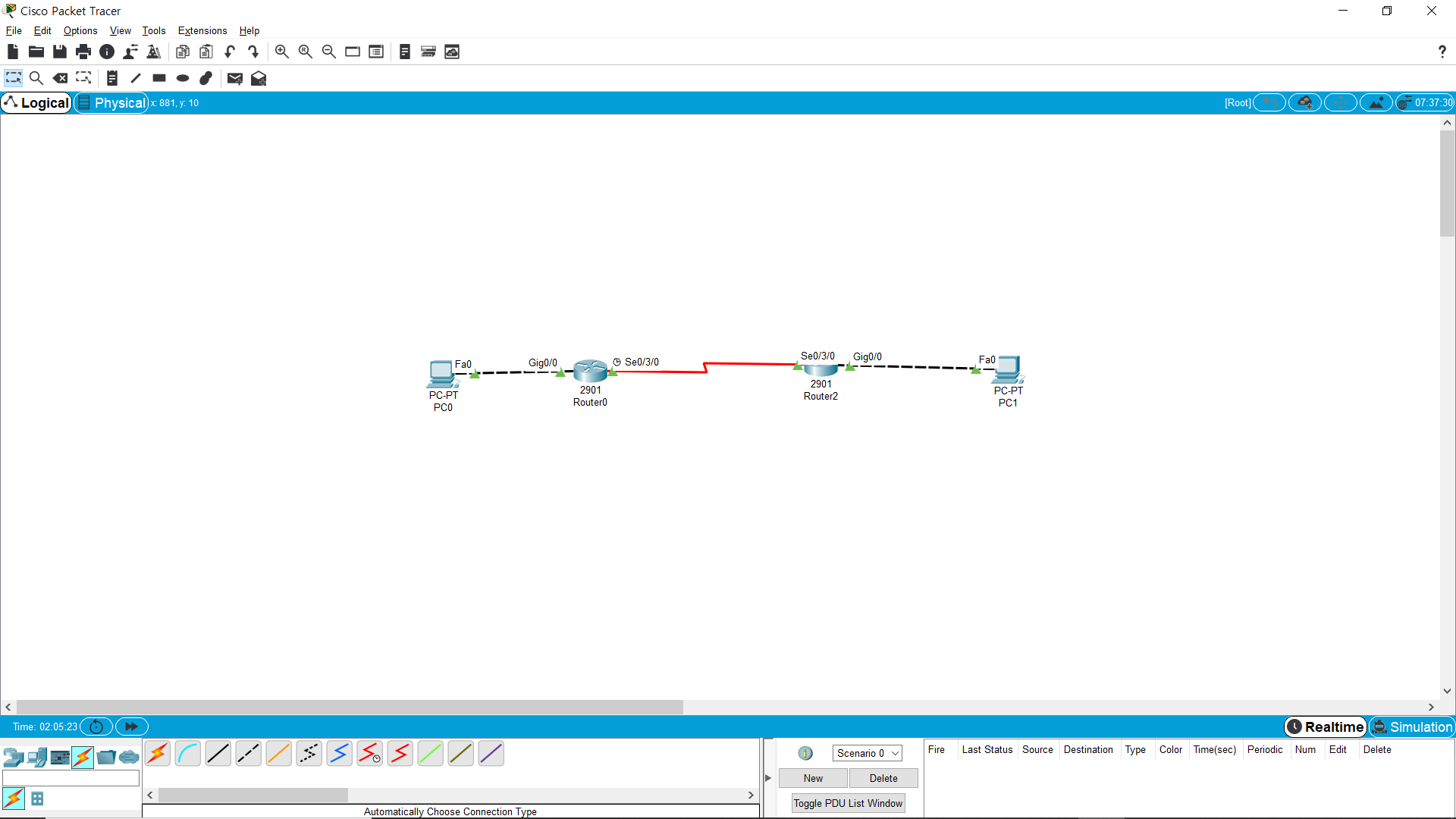

케이블 연결을 마친 토폴로지

모듈을 꽂은 슬롯 위치에 따라 시리얼 포트 번호가 달라질 수 있습니다.

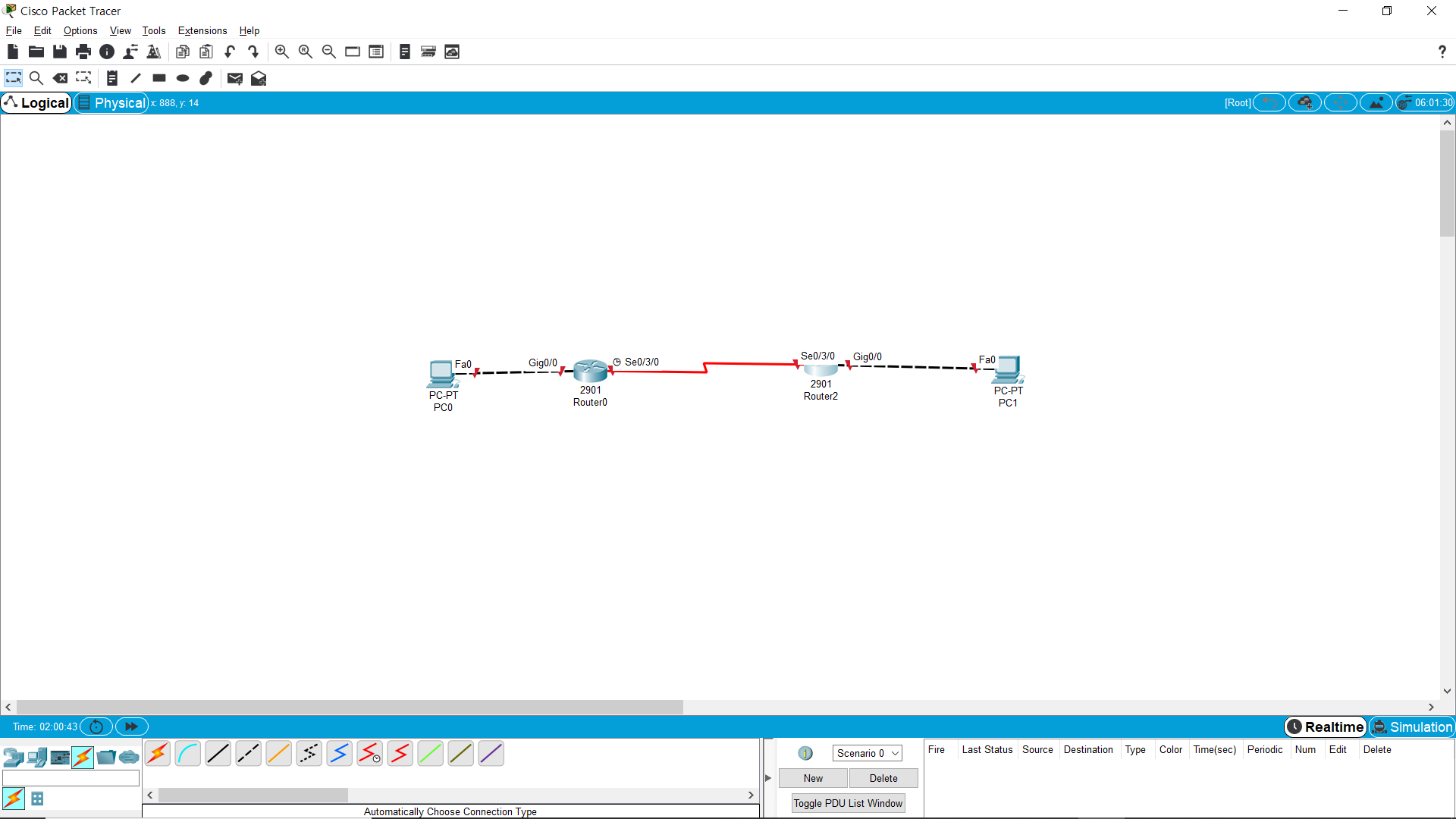

포트 번호 표시 설정(Preferences)

3. IP 구성

장비별 IP 구성

장비	인터페이스	IP
PC0	-	192.168.0.1/24
PC1	-	172.168.0.1/24
Router0	Gig0/0	192.168.0.254/24
Router0	Se0/3/0	10.0.0.1/24
Router2	Se0/3/0	10.0.0.2/24
Router2	Gig0/0	172.168.0.254/24

172.168.0.0 대역은 사설 대역(172.16.0.0/12)이 아닙니다. 실습 토폴로지에서만 쓰고, 실제 환경에서는 사설 대역을 사용합니다.

4. 정적 라우팅 설정

문법은 ip route <목적지 네트워크> <서브넷 마스크> <다음 홉 IP>입니다. 각 라우터에 직접 연결되지 않은 상대 쪽 네트워크를 등록합니다.

! Router0: 172.168.0.0/24는 Router2(10.0.0.2)로
Router0(config)# ip route 172.168.0.0 255.255.255.0 10.0.0.2

! Router2: 192.168.0.0/24는 Router0(10.0.0.1)으로
Router2(config)# ip route 192.168.0.0 255.255.255.0 10.0.0.1

ip route는 전역 설정 모드 명령어입니다. 인터페이스 설정 모드에서 입력해도 IOS가 전역 설정으로 처리하지만, 전역 설정 모드에서 입력하는 것이 명확합니다.

5. 결과

PC0과 PC1 사이 ping이 성공합니다.

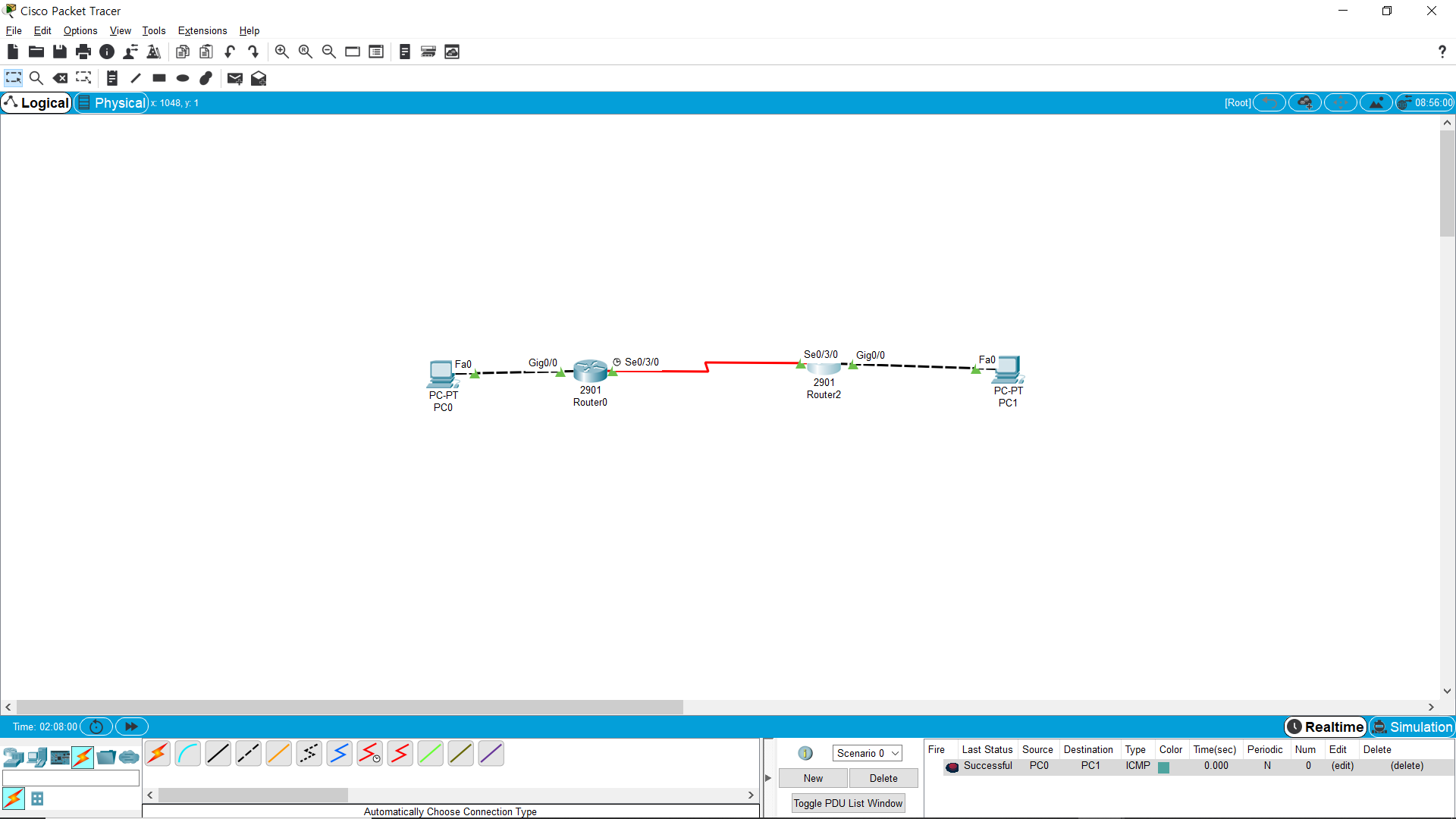

정적 라우팅 후 PC 간 ping 성공

6. 정리

• 라우터 간 시리얼 연결에는 HWIC-2T 모듈과 시리얼 케이블을 씁니다.
• ip route로 직접 연결되지 않은 네트워크와 다음 홉을 지정합니다.
• 양방향 통신을 위해 두 라우터 모두 경로를 넣어야 합니다.



다음 글에서는 동적 라우팅을 다룹니다.
