[ER-4] KT IPTV IGMP 설정하기

안녕하세요 ~



저희 집은 원래 KT 공유기에 IPTV를 연결해서 TV를 시청했습니다.



하지만 !



이미 ER-4를 사용중에 있고, 불필요한 공유기를 빼고자 오늘은 IPTV를 보기위한 설정을 해보겠습니다.



EdgeRouter를 사용 시 IPTV를 보기 위해서는 별도의 설정이 필요합니다.



---

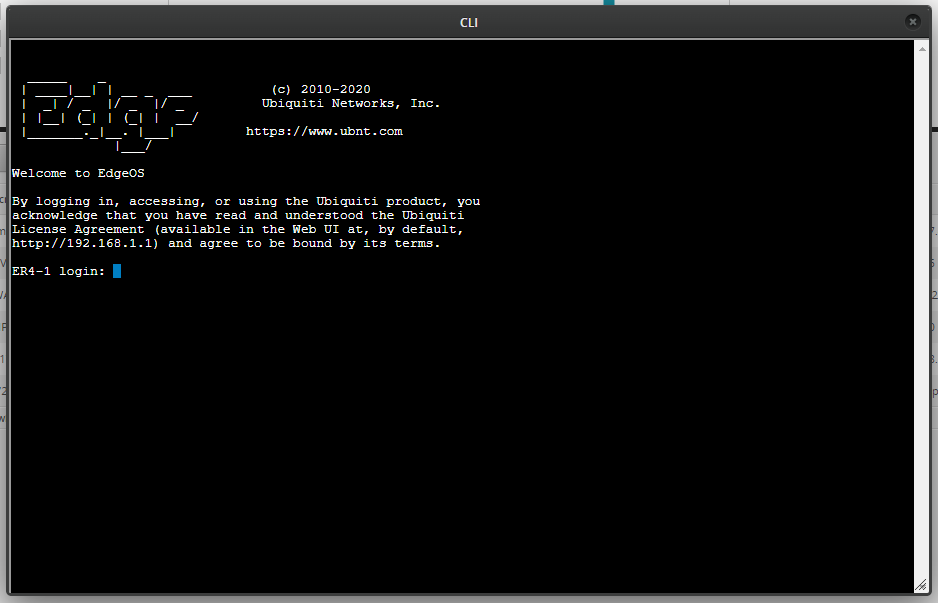

먼저 설정을 위해 ER-4의 CLI에 접속해줍니다.





ER-4에서 Multicast를 수신하기 위해 igmp-Proxy 설정이 필요합니다.



igmp-Proxy 설정을 진행해보겠습니다.

---

1. Configuration 모드로 진입합니다.

configure



2. igmp-proxy 인터페이스로 upstream(WAN)과 downstream(LAN)을 다음과 같이 각각 설정합니다.

set protocols igmp-proxy interface eth0 role upstream
set protocols igmp-proxy interface eth0 threshold 1
set protocols igmp-proxy interface eth0 alt-subnet 0.0.0.0/0

set protocols igmp-proxy interface br0 role downstream
set protocols igmp-proxy interface br0 threshold 1
set protocols igmp-proxy interface br0 alt-subnet 0.0.0.0/0

upstream과 downstream은 사용자마다 다를 수 있으므로 각 환경에 맞게 설정해줍니다.



3. commit 하고 저장합니다.

commit ; save



4. 설정완료 후 상태입니다.

# show protocols igmp-proxy
 interface eth0 {
     alt-subnet 0.0.0.0/0
     role upstream
     threshold 1
 }
 interface br0 {
     alt-subnet 0.0.0.0/0
     role downstream
     threshold 1
 }



다음으로 방화벽 설정으로 멀티캐스트 패킷은 수신 할 수 있게하는 설정이 필요합니다.

---

다음으로 방화벽 설정을 CLI로 진행해보겠습니다.



1. 방화벽을 통과시킬 멀티캐스트 주소를 KTIPTV라는 이름의 그룹으로 생성합니다.

set firewall group address-group KTIPTV address 233.13.231.0/24
set firewall group address-group KTIPTV address 233.14.173.0/24
set firewall group address-group KTIPTV address 233.15.200.0/24
set firewall group address-group KTIPTV address 233.15.220.0/24
set firewall group address-group KTIPTV address 233.18.158.0/24
set firewall group address-group KTIPTV address 233.19.187.0/24
set firewall group address-group KTIPTV address 233.115.200.0/24

# compare
[edit firewall]
+group {
+    address-group KTIPTV {
+        address 233.13.231.0/24
+        address 233.14.173.0/24
+        address 233.15.200.0/24
+        address 233.15.220.0/24
+        address 233.19.187.0/24
+        address 233.18.158.0/24
+        address 233.115.200.0/24
+    }
+}



2. Multicast Group을 WAN_IN 에 통과되도록 추가 합니다.

set firewall name WAN_IN rule 30 action accept
set firewall name WAN_IN rule 30 protocol udp
set firewall name WAN_IN rule 30 destination group address-group KTIPTV
set firewall name WAN_IN rule 30 description "KTIPTV Multicast"
set firewall name WAN_IN rule 30 log disable



3. Multicast Group이 WAN_LOCAL 에 통과하도록 추가 합니다.

set firewall name WAN_LOCAL rule 30 action accept
set firewall name WAN_LOCAL rule 30 protocol udp
set firewall name WAN_LOCAL rule 30 destination group address-group KTIPTV
set firewall name WAN_LOCAL rule 30 description "KTIPTV Multicast"
set firewall name WAN_LOCAL rule 30 log disable



4. IGMP 패킷이 WAN_LOCAL을 지나도록 추가합니다.

set firewall name WAN_LOCAL rule 40 action accept
set firewall name WAN_LOCAL rule 40 protocol igmp
set firewall name WAN_LOCAL rule 40 log disable
set firewall name WAN_LOCAL rule 40 description "Allow IGMP"



5. 기존 DROP 정책인 20번 rule을 하단(더 큰 숫자)으로 이동하여 이번에 설정한 정책이 반영되도록 수정해줍니다.

edit firewall name WAN_IN
rename rule 20 to rule 100
exit

edit firewall name WAN_LOCAL
rename rule 20 to rule 100
exit



6. commit 하고 저장

commit ; save

---

아래 명령어로 멀티캐스트 상태를 모니터링 할 수 있습니다.





아래 명령어로 인터페이스별 멀티캐스트 송수신량도 확인이 가능합니다.
