[TP-Link] SNMP를 이용한 Zabbix 모니터링 (T1700G-28TQ)

안녕하세요 ~



오늘은 TP-Link 스위치를 자빅스에서 모니터링 설정을 진행하겠습니다.



SNMP 설정할 스위치는 T1700G-28TQ 모델입니다.



---

TP-Link 스위치 설정

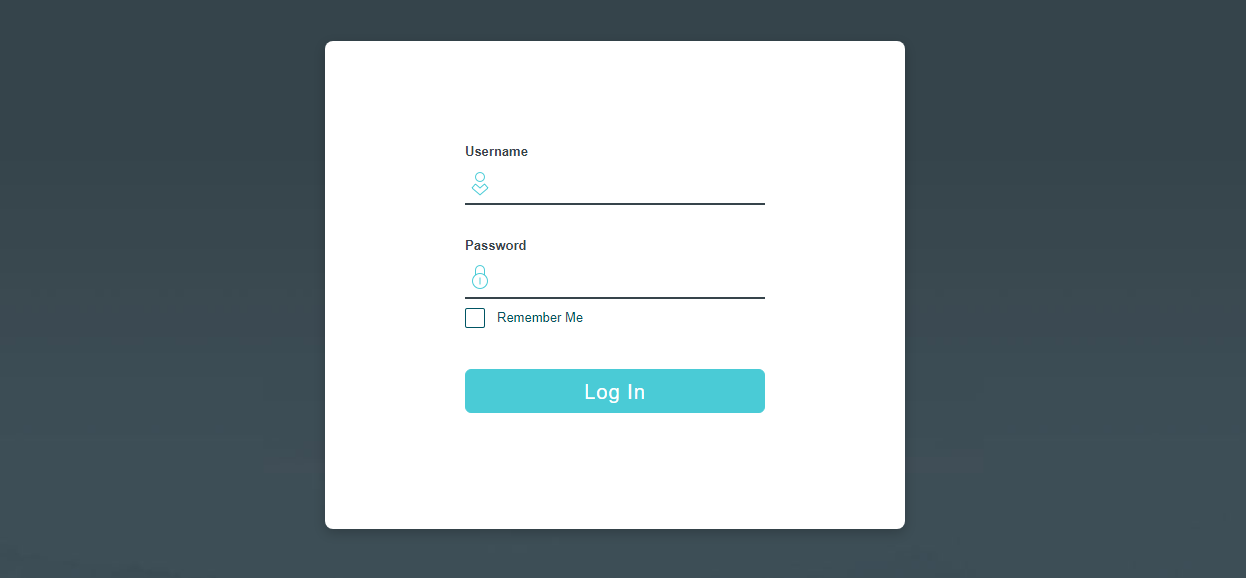

1. 우선 스위치 관리 페이지를 로그인해주세요.

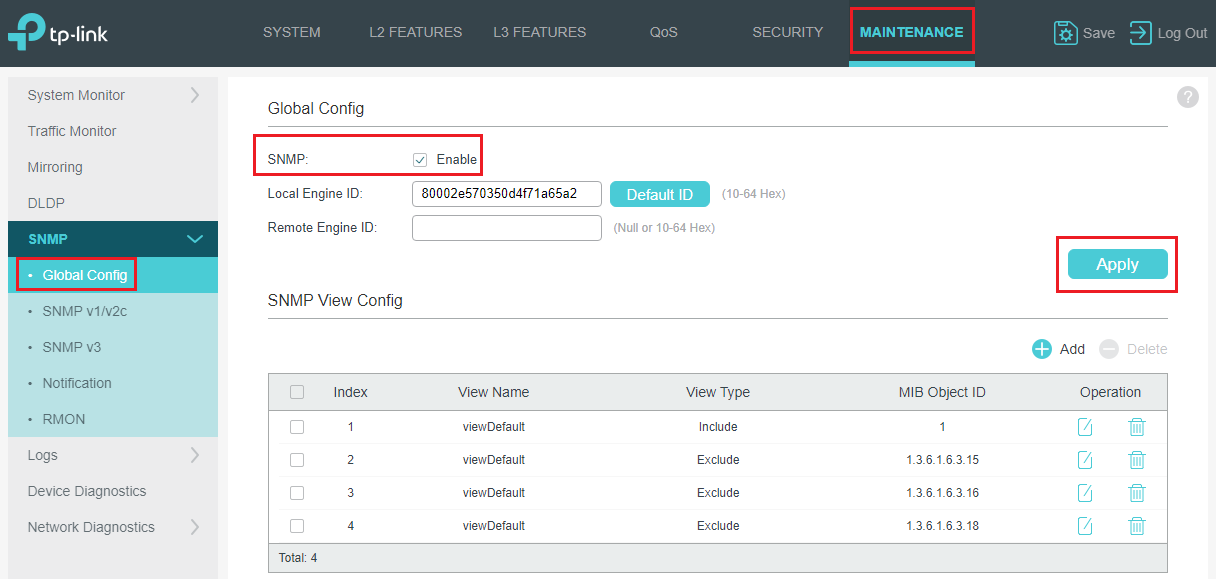

2. MAINTENANCE -> SNMP -> Global Config -> SNMP 옵션을 enable 변경 후 적용시켜 주세요.

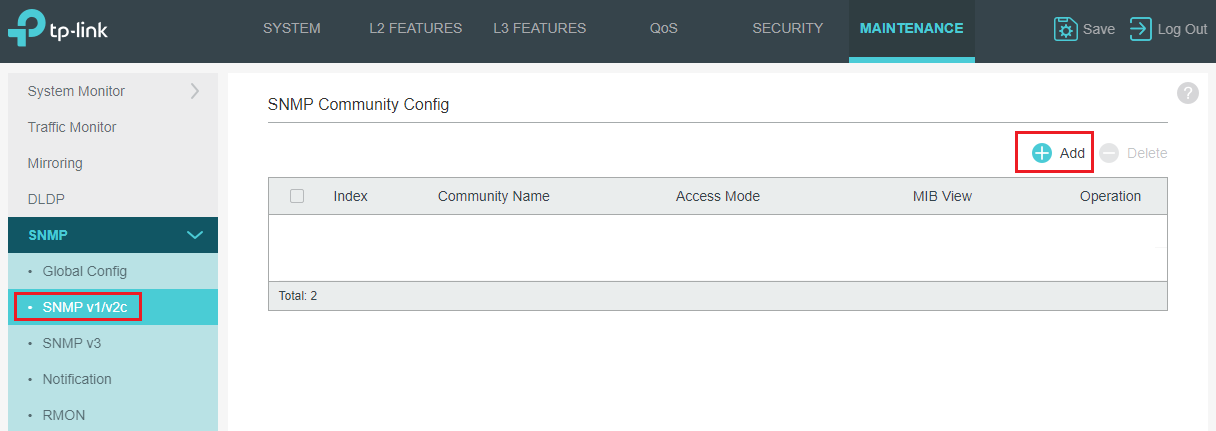

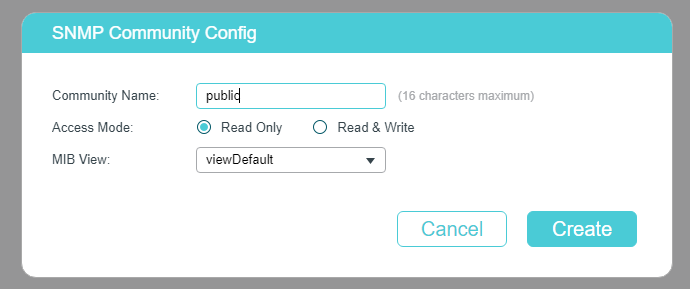

3. SNMP v1/v2c -> Add를 눌러서 Community 값을 설정해주세요.





이번 글에서는 public으로 설정했습니다.

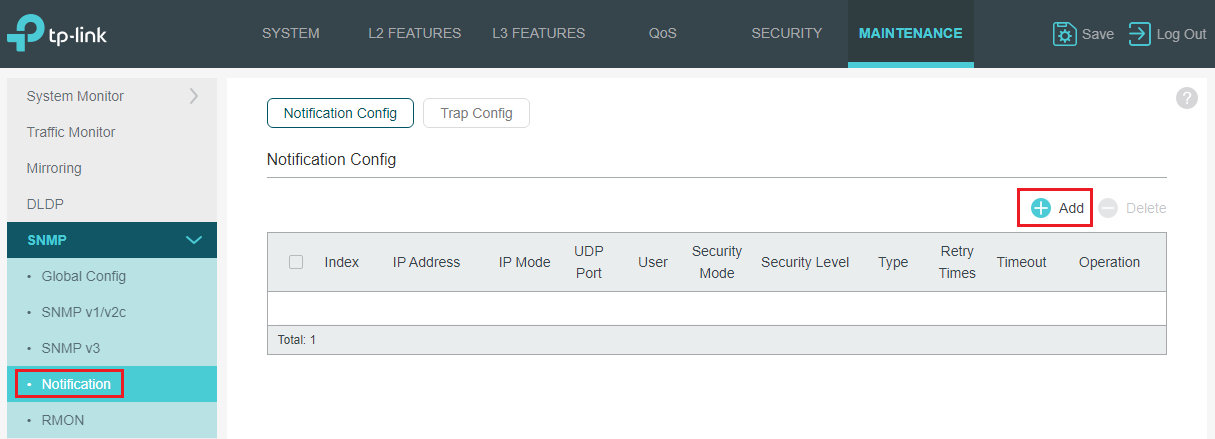

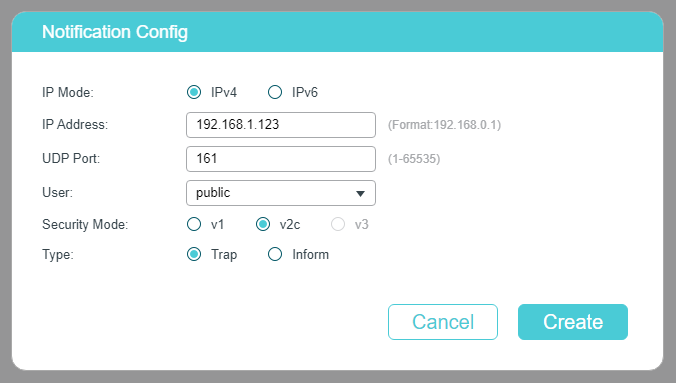

4. Notification -> Add를  눌러서 Config 설정을 진행합니다.



IP Address : Zabbix IP (192.168.1.123)

UDP Port : SNMP Port (161)

User : public

Security Mode : v2c

Type : Trap



여기까지 완료했다면 우측 상단에 Save를 눌러서 모든 설정값을 저장해주세요.



---

Zabbix 설정





우선 자빅스 설정에 앞서 아래 URL에 접속하여 Zabbix 버전에 맞는 템플릿 파일을 따로 저장해주세요.



저의 경우는 Zabbix 5.4를 사용 중에 있습니다.



https://git.zabbix.com/projects/ZBX/repos/zabbix/browse/templates/net/tplink_snmp?at=release%2F5.4

Browse Zabbix / Zabbix - ZABBIX GIT

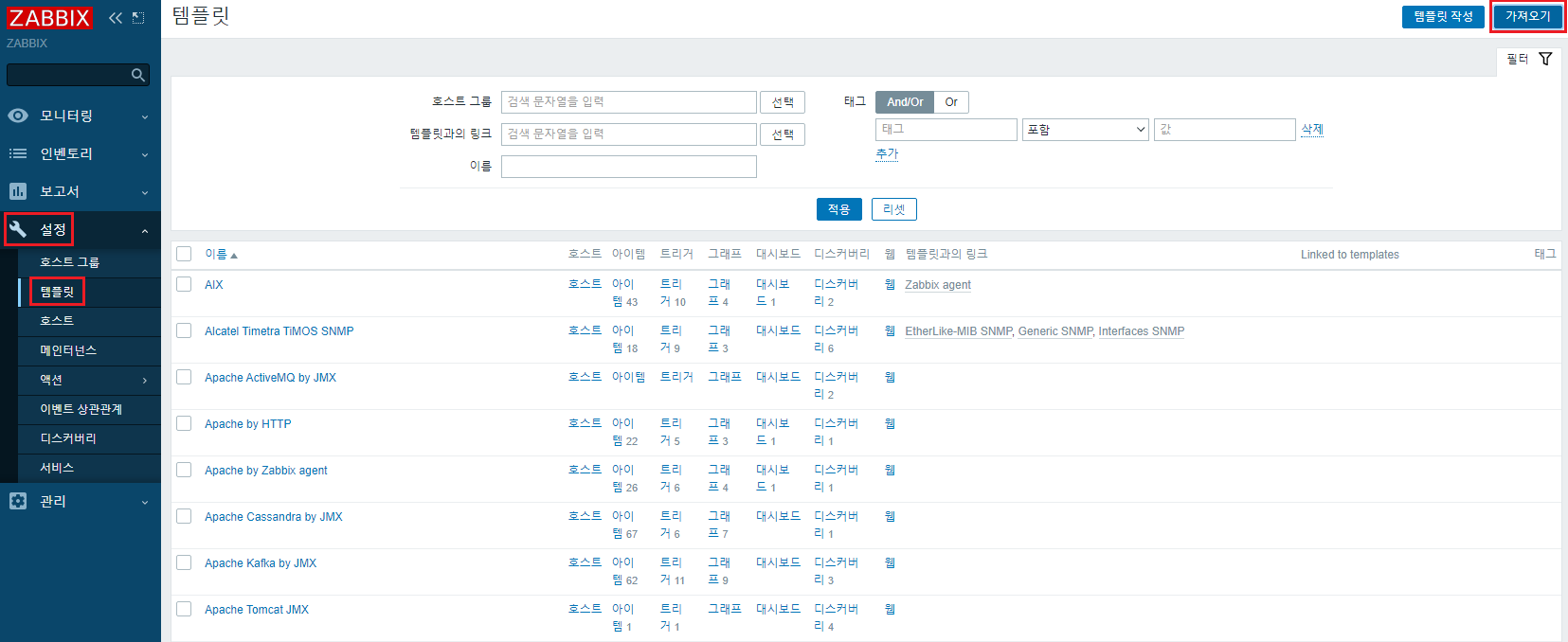

1. Zabbix 로그인 후 설정 -> 템플릿 -> 가져오기를 눌러주세요.

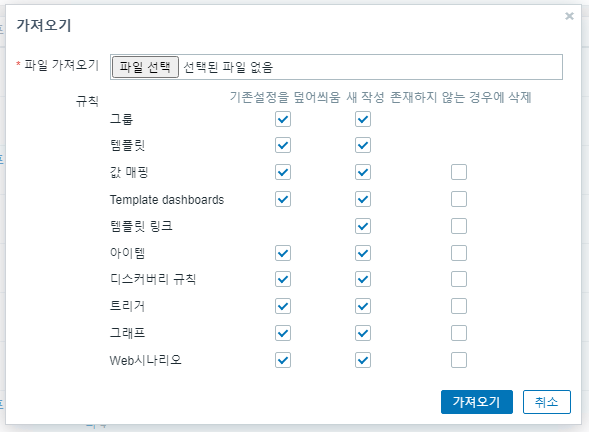

2. 방금 전에 저장한 yaml 파일을 넣고 가져오기를 눌러줍니다.

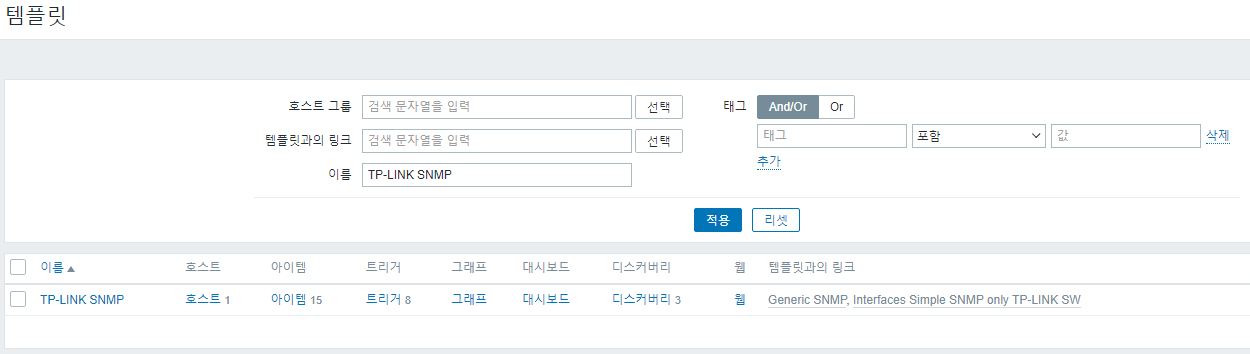

3. 템플릿 검색을 하면 정상적으로 파일을 가져온 것을 볼 수 있습니다.



이제 호스트 추가를 진행합니다.

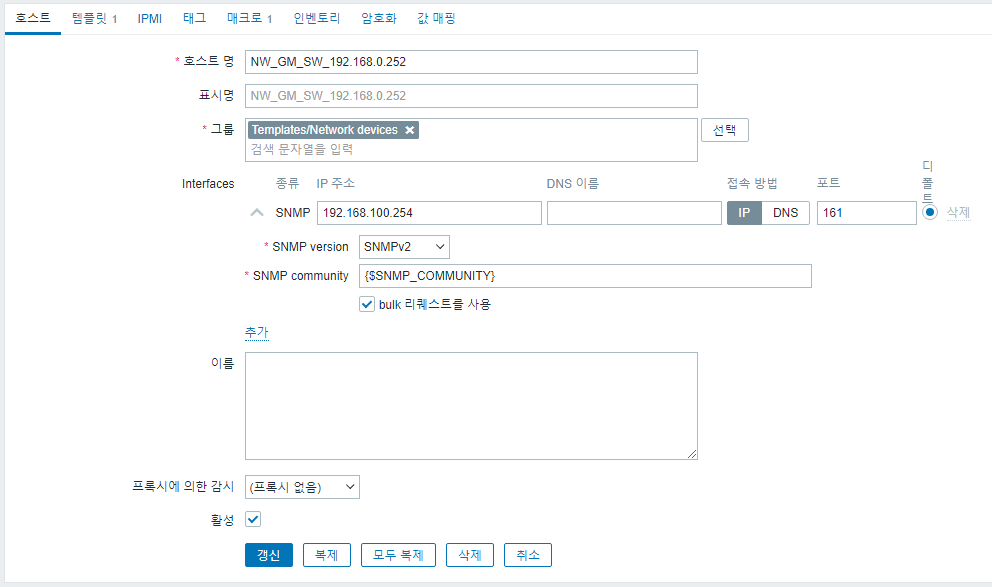

4. 호스트 명, 그룹을 지정해주세요.



다음으로 인터페이스 추가를 해서 스위치 관리 IP를 입력하고



SNMP버전은 v2로 커뮤니티는 {$SNMP_COMMUNITY} 입력합니다.

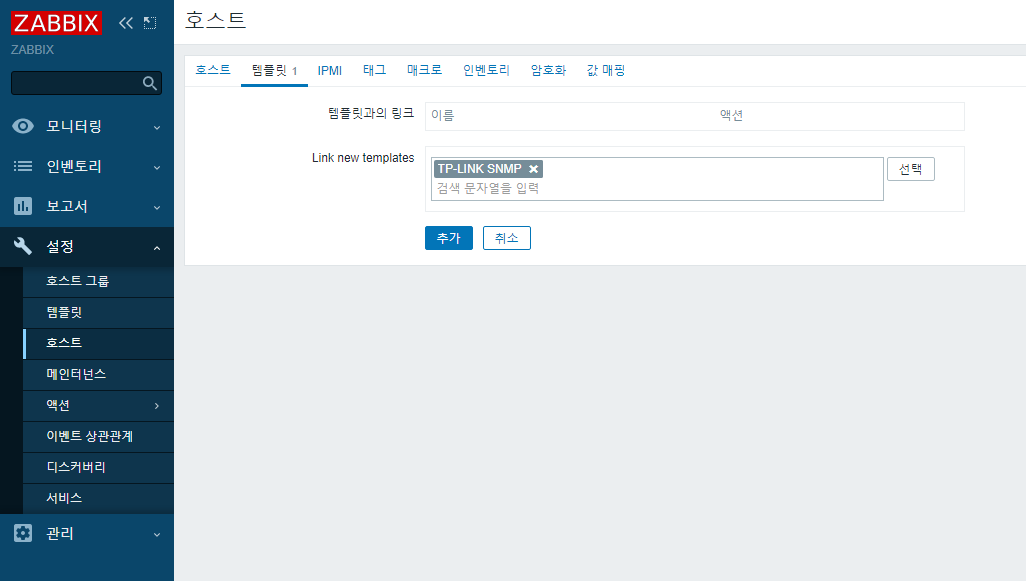

5. 템플릿 항목에 들어가서 전에 추가한 TP-LINK SNMP 템플릿을 넣어주세요.

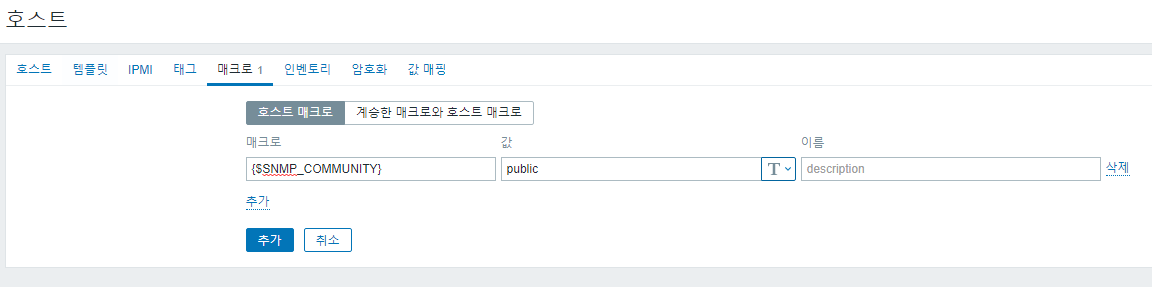

6. 마지막으로 매크로에 들어가서 community 설정을 해줍니다.



호스트 추가 설정을 완료하고, 기다리면 이제 SNMP로 정상적으로 데이터를 수신받게 됩니다.





감사합니다.
