TP-Link T1700G-28TQ 스위치의 웹 관리 화면에서 VLAN 100을 만들고, 1/0/1~8 포트를 Untagged로 넣은 뒤 PVID를 100으로 지정했습니다. TP-Link의 Untagged/Tagged는 Cisco의 Access/Trunk와 같은 개념입니다.
1. 환경
| 항목 | 내용 |
| 스위치 | TP-Link T1700G-28TQ |
| 설정 방법 | 웹 관리 페이지 |
| VLAN | ID 100 |
| 대상 포트 | 1/0/1 ~ 1/0/8 (Untagged, PVID 100) |
2. 작업 과정
2.1 웹 관리 페이지 접속
관리 IP로 웹 관리 페이지에 접속해 로그인합니다.

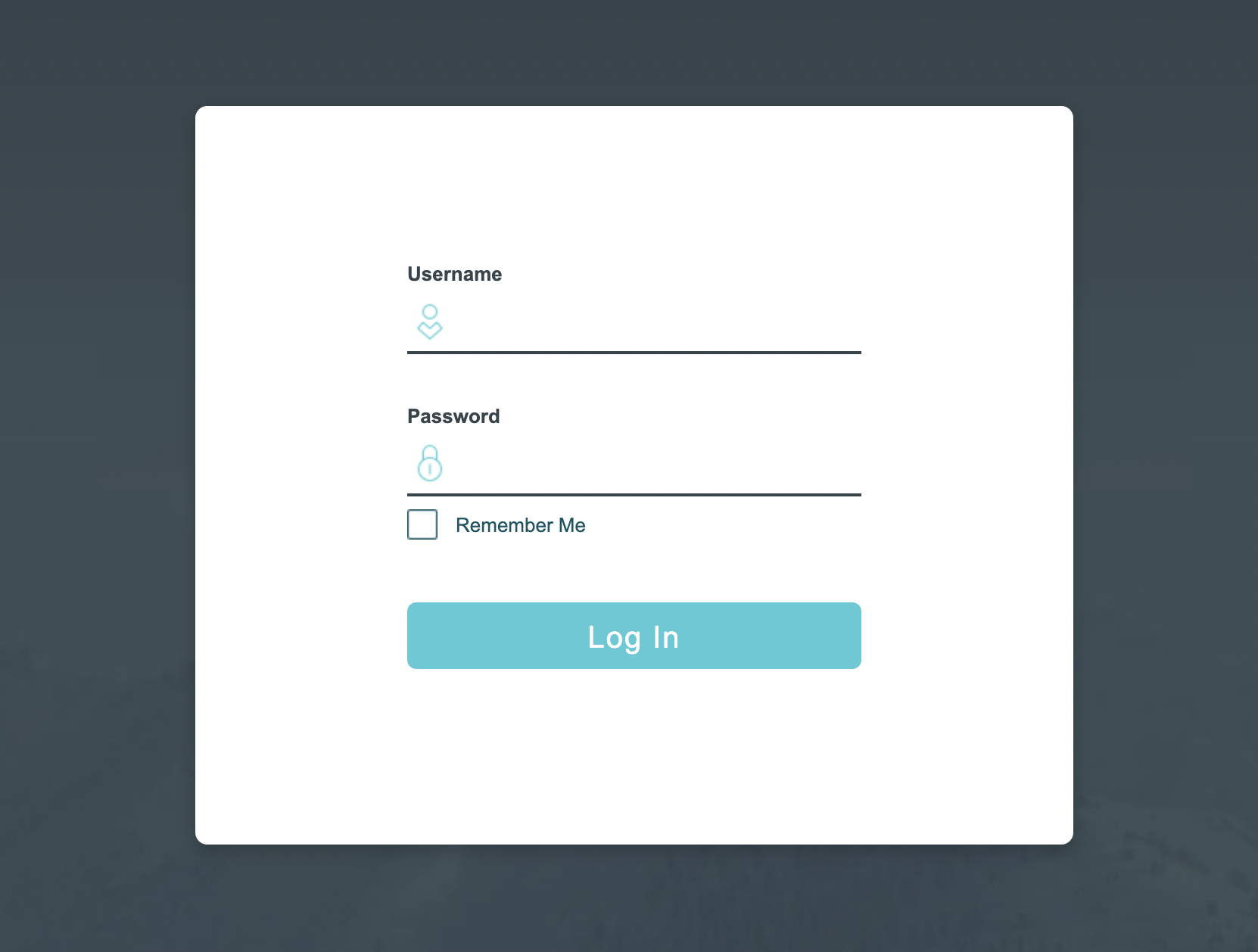

웹 관리 페이지 로그인
로그인 후 첫 화면
2.2 VLAN 생성
L2 FEATURES > VLAN > 802.1Q VLAN으로 들어가 VLAN Config에서 Add를 누릅니다.
802.1Q VLAN 설정 화면
VLAN ID와 VLAN Name을 입력하고, VLAN에 넣을 포트를 Untagged 또는 Tagged로 지정합니다. 저는 1/0/1~8 포트를 Untagged로 선택해 VLAN 100을 만들었습니다.
참고: Cisco에 익숙하다면 Untagged는 Access 포트, Tagged는 Trunk 포트로 생각하면 됩니다.
VLAN ID, 이름, Untagged 포트 지정

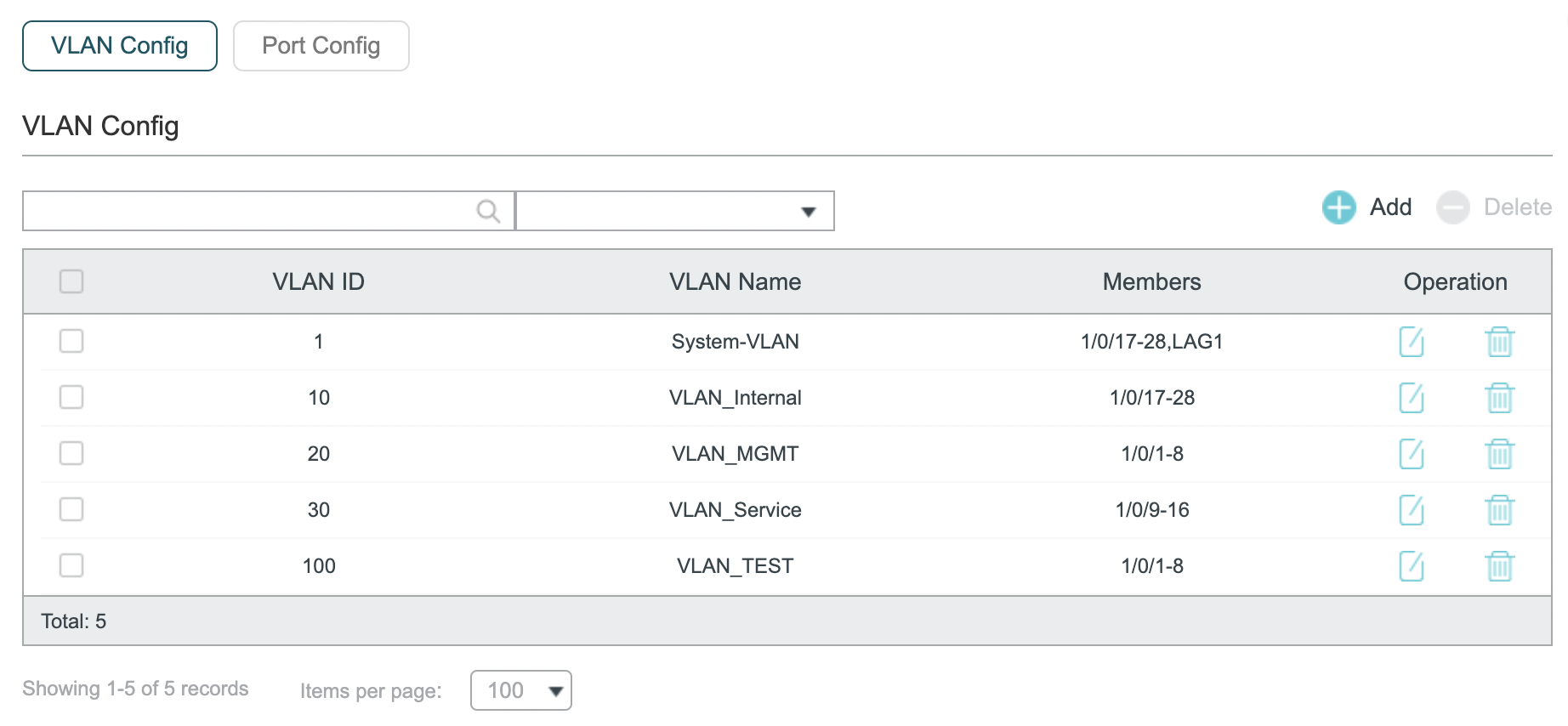

VLAN이 정상적으로 만들어졌습니다.
생성된 VLAN 100
2.3 포트에 PVID 지정
Port Config에서 1/0/1~8 포트의 PVID를 100으로 설정하고 적용합니다. PVID는 태그 없이 들어온 프레임을 어느 VLAN으로 보낼지 정하는 값입니다.
1/0/1~8 포트 PVID 100 적용
3. 정리
- VLAN은 L2 FEATURES > VLAN > 802.1Q VLAN에서 만듭니다.
- 포트를 VLAN에 Untagged로 넣은 뒤, Port Config에서 PVID까지 같은 VLAN으로 맞춰야 적용이 끝납니다.
- Untagged는 Access, Tagged는 Trunk와 같은 개념입니다.
