[Packet Tracer] PVST(Per VLAN Spanning Tree)

이번에는 PVST 설정에 대해 알아보겠습니다.

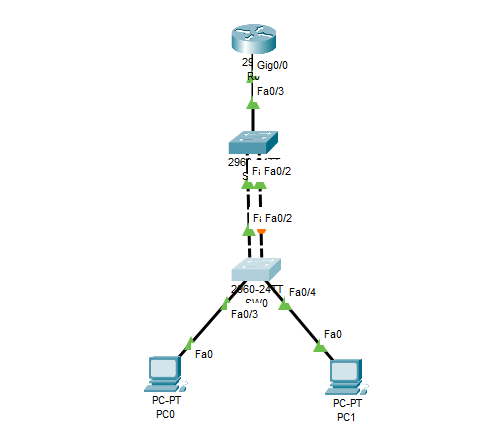

오늘 실습할 토폴로지는 아래와 같습니다.



실습 전 기본 세팅을 해봅시다.



PC 설정

---

PC0

IP : 10.1.20.1/24

GW : 10.1.20.254



PC1

IP : 10.2.20.1/24

GW : 10.2.20.254

---

라우터 설정

---

R0>
R0>en
R0#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R0(config)#int gi0/0
R0(config-if)#no shutdown
R0(config)#int gi0/0.10
R0(config-subif)#encapsulation dot1Q 10
R0(config-subif)#ip add 10.1.10.254 255.255.255.0
R0(config-subif)#int gi0/0.20
R0(config-subif)#encapsulation dot1Q 20
R0(config-subif)#ip add 10.1.20.254 255.255.255.0
R0(config-subif)#

---

스위치 설정

---

SW0>
SW0>en
SW0#conf t

SW0(config)#spanning-tree mode pvst
SW0(config)#int range fa0/1-2
SW0(config-if-range)#switchport mode trunk
SW0(config-if-range)#exit
SW0(config)#vlan 10
SW0(config-vlan)#name vlan10
SW0(config)#vlan 20
SW0(config-vlan)#name vlan20
SW0(config-vlan)#int fa0/3
SW0(config-if)#switchport mode access
SW0(config-if)#switchport access vlan 10
SW0(config-if)#int fa0/4
SW0(config-if)#switchport mode access
SW0(config-if)#switchport access vlan 20
SW0(config-if)#exit



SW1>
SW1>en
SW1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
SW1(config)#
SW1(config)#spanning-tree mode pvst
SW1(config)#int range fa0/1-3
SW1(config-if-range)#switchport mode trunk

SW1(config)#vlan 10
SW1(config-vlan)#name vlan10
SW1(config-vlan)#vlan 20
SW1(config-vlan)#name vlan20

---

이렇게 기본설정이 완료되었습니다.



이제 PVST 설정을 진행하도록 하겠습니다.

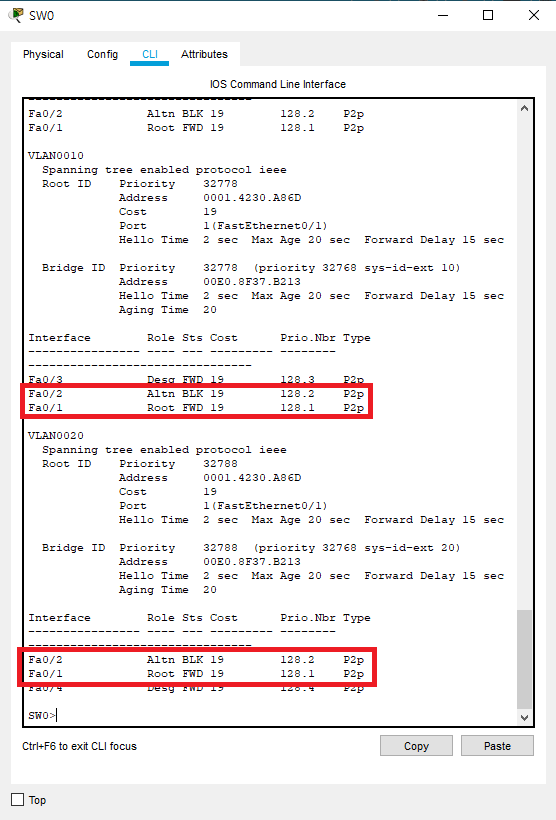

먼저 포트 상태확인을 위해 SW0 스위치에 show spanning-tree 명령어를 입력해주세요.



위에 사진을 보시면 VLAN10,20 다 fa0/1 이 Root이고 fa0/2는 블록 상태를 알 수 있습니다.



그럼 SW1 스위치에서 VLAN20에 대한 fa0/2 포트의 우선순위를 변경해보겠습니다.



SW1

---

SW1(config)#int fa0/2
SW1(config-if)#spanning-tree vlan 20 port-priority 16

---

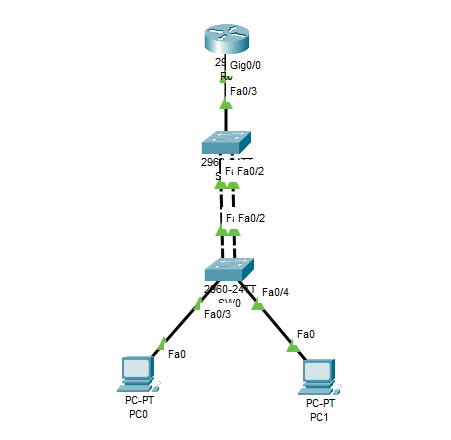

이렇게 VLAN 20의 우선순위를 낮추고 기다리시면 토폴로지의 블럭포트가 사라지게 됩니다.

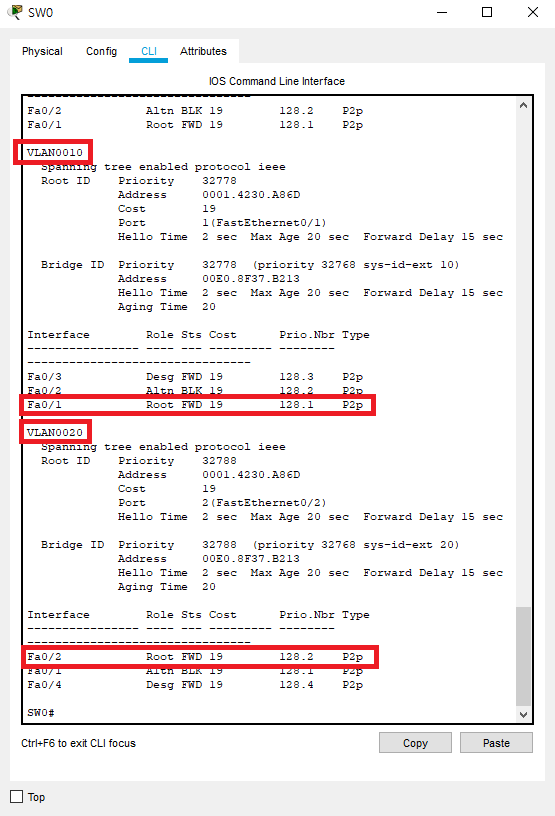

이제 그럼 SW0에서 다시 show spanning-tree 명령어로 상태를 확인해봅시다.



위 사진과 같이 VLAN10은 똑같이 fa0/1이고



우선순위를 낮춘 VLAN 20은 fa0/2 포트가 루트로 선정된 것을 볼 수 있습니다.



이제 VLAN10은 fa0/1로 통신하게 되고 VLAN20은 fa0/2 포트로 통신하게 됩니다.



만약 fa0/2 포트가 다운된다면 어떻게 될까요? 한번 포트를 다운시켜보겠습니다.



SW1

---

SW1>

SW1>en

SW1#conf t

Enter configuration commands, one per line. End with CNTL/Z.

SW1(config)#int fa0/2

SW1(config-if)#sh

SW1(config-if)#shutdown

---

이렇게 되면 VLAN20은 통신이 가능할까요?

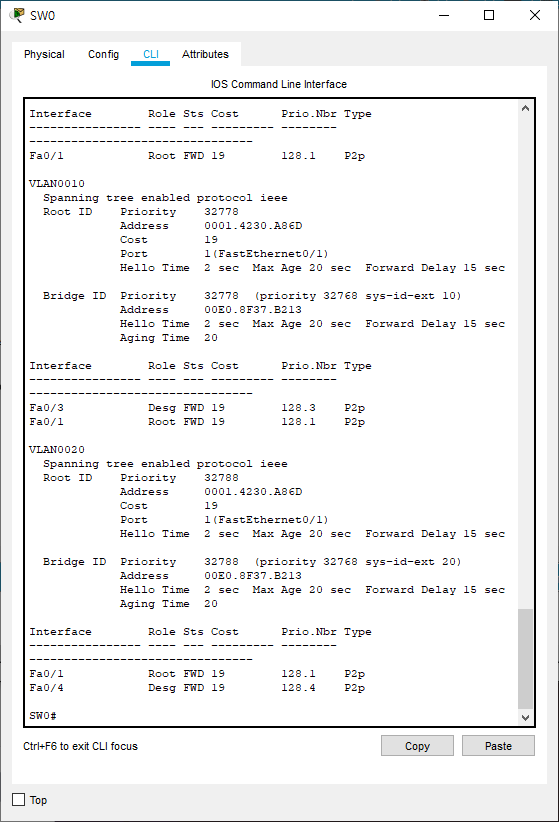

VLAN 20의 루트 포트가 fa0/1로 변경되면서 통신이 가능합니다.



오늘은 간단하게 PVST 설정과 실습을 해봤습니다.
