[Packet Tracer] 표준 ACL

오늘은 ACL에 대해 알아보겠습니다.



ACL은 Access Control List로 패킷 출입 통제 문장이라고 할 수 있습니다.



ACL을 이용하면 IP 주소를 기반으로 패킷의 전달 여부를 통제할 수 있을 뿐만 아니라 특정 프로토콜을 사용하는 패킷을



전달하지 않을 수 있는데 이러한 과정을 패킷 필터링이라고 합니다.



ACL을 사용하는 목적은 라우터에서 보안을 제공하는 것과 네트워크의 트래픽을 제어하고자 하는 목적도 있습니다.



이제 ACL의 종류에 대해 정리해보겠습니다.



ACL 종류	설명
표준 ACL (1~99, 1300~1999)	출발지 IP 주소만 참조하여 패킷을 필터링한다.
확장 ACL (100~199, 2000~2699)	출발지 및 목적지 IP 주소와 TCP,UDP, 포트 번호를 참조하여 패킷을 필터링한다.
Named 표준 ACL	표준 ACL과 같으며, ACL 선언 시 번호가 아닌 사용자 설정 값을 사용한다.
Named 확장 ACL	확장 ACL과 같으며, ACL 선언 시 번호가 아닌 사용자 설정 값을 사용한다.

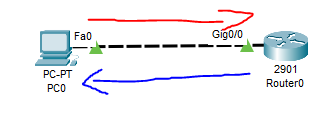

네트워크에서 트래픽은 2가지가 존재합니다.



위에 사진과 같이 라우터 기준으로 들어오는 트래픽 나가는 트래픽입니다.



따라서 ACL은 들어오는 트래픽 나가는 트래픽에 대한 ACL를 구성할 수 있습니다.

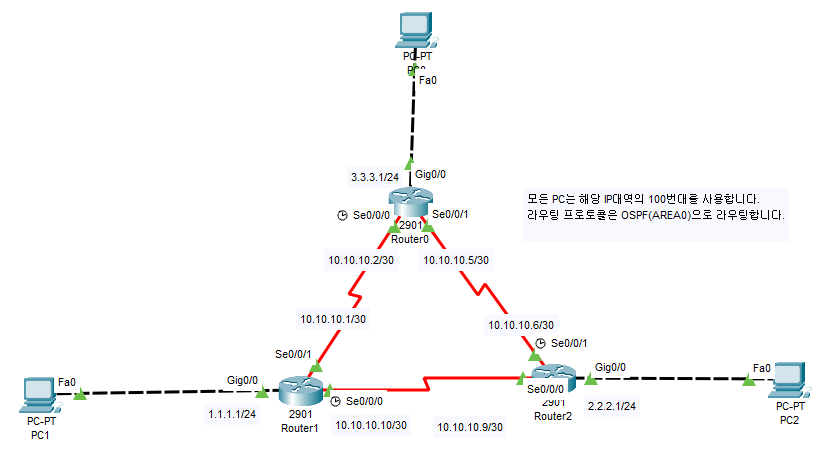

오늘 실습에 이용하는 토폴로지는 위와 같습니다.



먼저 ACL를 실습하기 전에 위와 같이 설정 후 Ping 테스트로 통신이 되는지 확인합니다.



이제 ACL 실습을 진행하겠습니다.



표준 ACL

표준 ACL은 단순히 출발지 IP 주소만을 판단하여 패킷 필터링을 합니다.



위에 토폴로지의 PC0이 PC2에게 통신을 못하도록 해보겠습니다.

---

R2 Config

R2>
R2>en
R2#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R2(config)#ac
R2(config)#access-list 1
R2(config)#access-list 1 deny 3.3.3.100 0.0.0.0
R2(config)#access-list 1 permit any
R2(config)#int s0/0/1
R2(config-if)#ip access-group 1 in
R2(config-if)#exit
R2(config)#
R2#

---

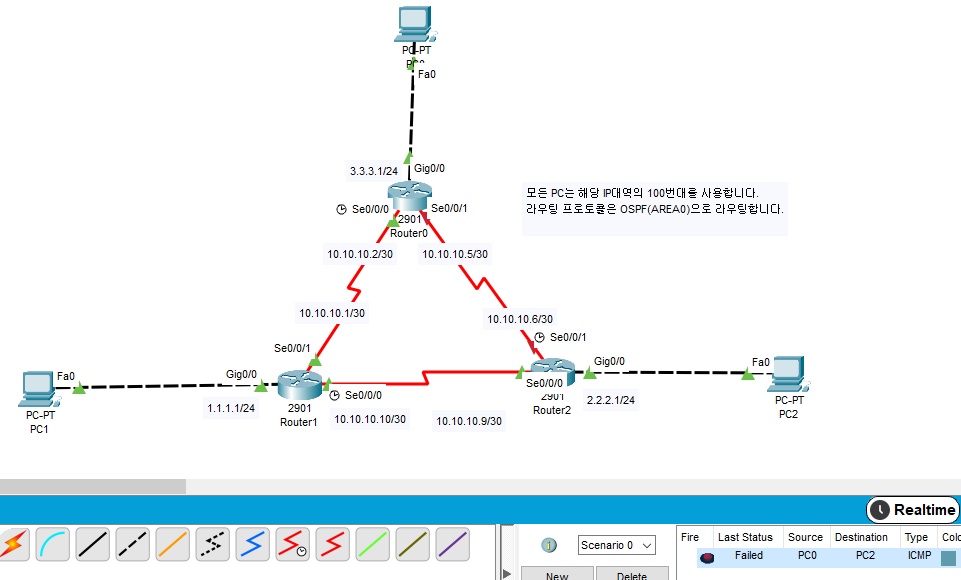

이렇게 하면 PC0에서 PC2로가는 패킷은 차단이 됩니다. 하지만 한 가지 문제가 있습니다.



R2의 S0/0/1 포트를 Shutdown 시킨다면 OSPF로 라우팅이 되어있어 Se0/0/0 포트로 들어오게 됩니다.

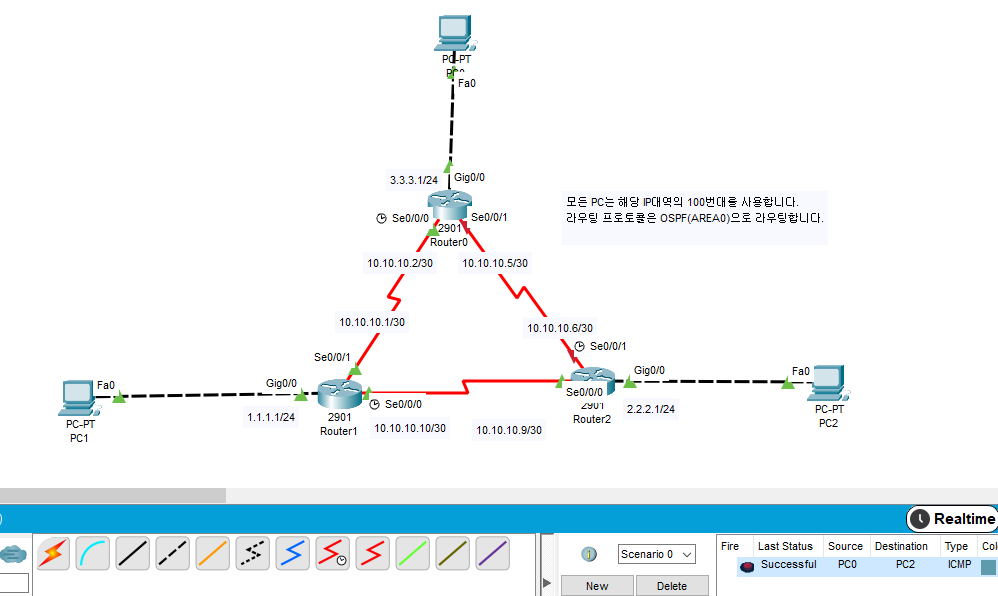

S0/0/1 포트를 Shutdown 후 핑을 보내봅시다.



이렇게 우회해서 통신되기 때문에  S0/0/0 포트에도 위와 같이 적용시켜 S0/0/1처럼 차단시켜봅시다.

---

R2 Config

R2(config)#
R2(config)#int s0/0/0
R2(config-if)#ip access-group 1 in
R2(config-if)#exit
R2(config)#

---

이제 다시 ping을 보내봅시다.



이렇게 되면 3.3.3.100 IP를 가진 PC는 PC2에 통신하지 못하게 됩니다.

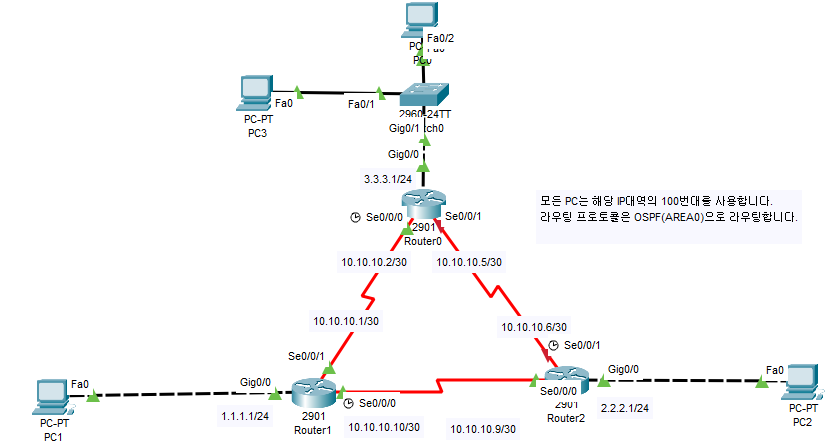

그럼 다음 실습을 위해 PC0 쪽에 스위치와 PC 한 대를 추가해봅시다.



이렇게 말이죠! PC3의 IP는 3.3.3.99/24로 구성했습니다.



한번 PC2에게 Ping을 보내보겠습니다.



위와 같이 당연하게 ping이 가는 것을 볼 수 있습니다. (3.3.3.100만 deny 하는 ACL를 적용했기 때문에..)



그럼 한번 다른 예를 실습해봅시다.



EX)  PC3과 PC0 에서 PC2로 가는 패킷을 차단하세요.

생각해보면 방금 ACL 만든 것처럼 3.3.3.99 도 deny 하는 ACL를 만들면 됩니다.



하지만 한 번에 구성할 수 있는 방법도 있습니다. 바로 3.3.3.1/24 대역을 deny 하는 ACL를 구성하면 됩니다.



실습해보겠습니다. 먼저 있는 ACL를 제거 후 만들어봅시다. (ACL 삭제 명령어 :no access-list 1)

---

R2 Config

R2(config)#
R2(config)#access-list 1 deny 3.3.3.1 0.0.0.255
R2(config)#access-list 1 permit any
R2(config)#int s0/0/1
R2(config-if)#ip access-group 1 in
R2(config-if)#int s0/0/0
R2(config-if)#ip access-group 1 in
R2(config-if)#

---

위와 같이 구성이 되었다면 ping을 한번 보내봅시다.



당연히 둘 다 통신이 안되는 것을 볼 수 있습니다.



이렇게  3.3.3.1/24 대역을 다 막고 싶다면 access-list를 구성할 때 'access-list 1 deny 3.3.3.1 0.0.0.255'로 만들게 되면



3.3.3.1 ~ 255 IP대역이 PC2에 통신하지 못하게 됩니다.



오늘은 이렇게 표준 ACL에 대해 알아보았습니다. 다음에는 확장 ACL를 실습해보겠습니다.
