프레임 릴레이 개념과 용어, 토폴로지 정리

프레임 릴레이는 물리 회선 하나에 여러 가상 회선(PVC)을 만들어 전용선처럼 쓰는 WAN 서비스입니다. DLCI, LMI 등 주요 용어와 허브 앤 스포크, 풀 메시, 부분 메시 토폴로지를 정리했습니다.

1. 프레임 릴레이란

하나의 물리 회선에 논리적인 가상 회선을 여러 개 만들어 전용선처럼 쓰는 서비스입니다.



가상 회선	설명
SVC(Switched Virtual Circuit)	필요할 때만 연결하는 임시 회선
PVC(Permanent Virtual Circuit)	고정된 논리 경로, 가입자마다 DLCI를 부여

2. 주요 용어

용어	설명
DLCI (Data Link Connection Identifier)	PVC를 구분하는 식별 번호
LMI (Local Management Interface)	프레임 릴레이 스위치와 라우터가 PVC 상태를 주고받는 프로토콜. 10초마다 폴링하고, 응답이 없으면 연결이 끊긴 것으로 판단
FECN (Forward Explicit Congestion Notification)	혼잡이 생겼음을 수신 쪽 라우터에 알림
BECN (Backward Explicit Congestion Notification)	혼잡이 생겼음을 송신 쪽 라우터에 알려 전송률을 낮추게 함
DE (Discard Eligibility)	혼잡 시 먼저 버려도 되는 프레임에 표시하는 비트
CIR (Committed Information Rate)	계약으로 보장하는 전송 속도
Inverse ARP	DLCI와 상대 라우터 IP를 자동으로 연결

3. 토폴로지

3.1 허브 앤 스포크(Hub and Spoke)

가장 기본적이고 일반적인 구조로, 성형(스타) 토폴로지에 속합니다. 가운데의 프레임 릴레이 스위치가 각 라우터에 할당된 DLCI를 기준으로 프레임을 전달합니다.

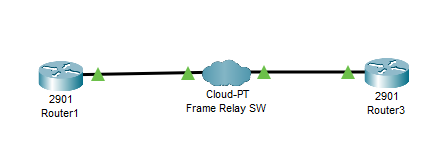

허브 앤 스포크

3.2 풀 메시와 부분 메시

풀 메시(Full Mesh)는 모든 지점을 서로 연결해 이중화가 되지만, PVC 수만큼 비용이 늘어납니다. 부분 메시(Partial Mesh)는 일부 지점만 추가로 연결해 비용을 줄이면서 트래픽을 분산하는 구조입니다.

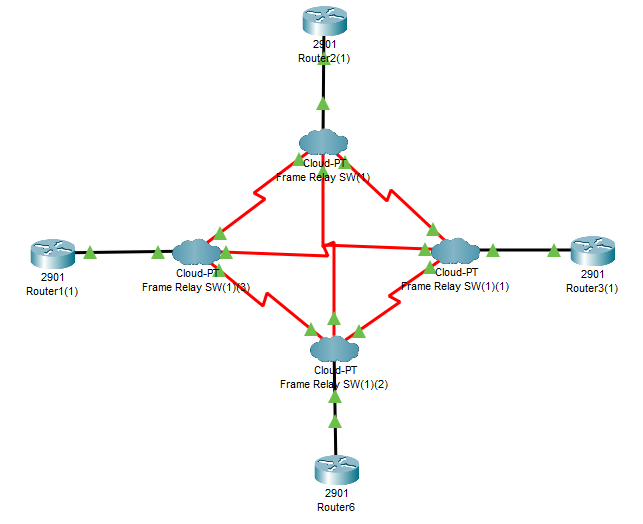

완전 그물망(full-mesh)

풀 메시(Full Mesh)

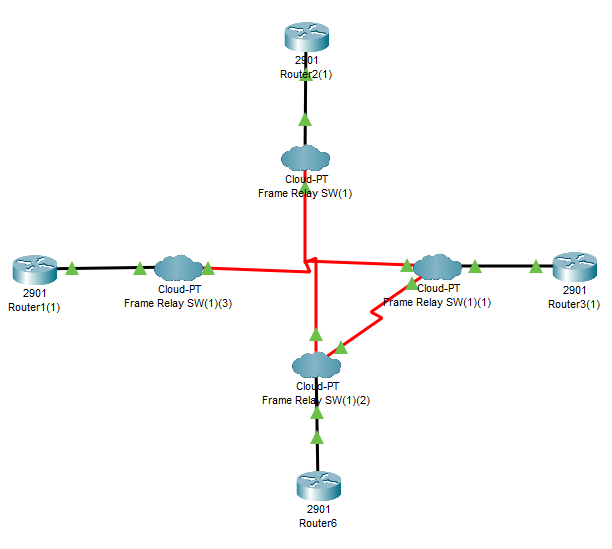

부분 그물망(partial-mesh)

부분 메시(Partial Mesh)

3.3 멀티포인트 구성

물리 인터페이스 하나로 여러 지점과 연결하는 구성입니다.

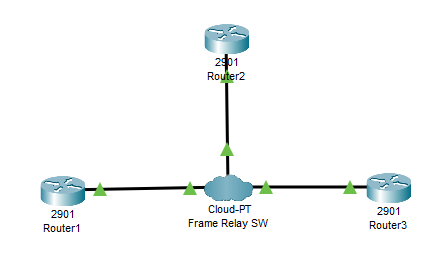

멀티포인트 프레임 릴레이

4. 정리

• 프레임 릴레이는 PVC로 여러 지점을 연결하고, DLCI로 PVC를 구분합니다.
• 멀티포인트 허브 앤 스포크에서는 스플릿 호라이즌 문제가 생길 수 있으며, 다음 글에서 실습합니다.
