스위치 두 대에 VLAN 10, 20을 만들고, 스위치 사이 연결 포트도 VLAN마다 하나씩 액세스 포트로 할당해 같은 VLAN의 PC끼리 통신되는 것을 확인했습니다.1. 토폴로지VLAN 실습 토폴로지장비IPPC0192.168.0.1/24PC1192.168.0.2/24PC2192.168.0.3/24PC4192.168.0.4/24PC5192.168.0.5/24 Switch1에는 이미 VLAN10(Fa0/1), VLAN20(Fa0/2), VLAN30(Fa0/3)이 설정되어 있습니다.2. Switch2에 VLAN 만들기Switch2의 Fa0/1에 VLAN 10, Fa0/2에 VLAN 20을 할당합니다.Switch(config)# vlan 10Switch(config-vlan)# name VLAN_10Switc..

VLAN은 스위치 하나를 논리적으로 여러 네트워크로 나누는 기술입니다. 스위치 포트 3개에 VLAN 10, 20, 30을 할당하고, 원래 통신되던 PC1과 PC2가 서로 다른 VLAN이 되면서 ping이 막히는 것을 확인했습니다.1. VLAN이 필요한 이유VLAN으로 나눈 스위치 네트워크 VLAN(Virtual LAN)은 물리적으로는 한 스위치라도 논리적으로 네트워크를 나누는 기술입니다. 스위치만 쓸 때의 문제VLAN으로 얻는 효과브로드캐스트 프레임을 받은 포트를 뺀 모든 포트로 전달하므로, 장치가 많을수록 플러딩 트래픽이 대역폭을 차지합니다.브로드캐스트 도메인을 나눠 불필요한 브로드캐스트로 인한 성능 저하를 줄입니다.같은 스위치에 붙은 권한 없는 사용자가 특정 장치에 접근할 수 있습니다.다른 VLAN끼..

라우터 3대를 모두 Area 0으로 묶은 OSPF에서는 PC0과 PC1이 통신되었습니다. 이어서 Area 1과 Area 2로만 나눴더니 영역 사이 통신이 끊겼는데, 모든 영역은 백본 Area 0에 연결되어야 하기 때문입니다.1. OSPF 특징OSPF의 영역(Area) 구조특징내용영역(Area) 구조네트워크를 작은 영역으로 나눠 관리합니다. 백본 영역(Area 0)이 반드시 있어야 하며, 다른 영역은 모두 Area 0에 연결되어야 합니다. 직접 연결할 수 없으면 가상 링크(Virtual Link)로 잇습니다.VLSM 지원RIPv1과 달리 서브넷 마스크를 함께 광고하므로 가변 길이 서브넷(VLSM)을 쓸 수 있어 IP 주소를 효율적으로 씁니다.표준 프로토콜링크 상태 방식의 표준 프로토콜이라 제조사와 관계없이..

라우터 3대에 같은 AS 번호(1)로 EIGRP를 설정하고 각 라우터가 연결된 네트워크를 광고해, 양 끝의 PC0과 PC1이 통신되는 것을 확인했습니다.1. EIGRP 특징EIGRP(Enhanced Interior Gateway Routing Protocol)는 Cisco가 만든 라우팅 프로토콜로, 거리 벡터 방식을 개선한 고급 거리 벡터(하이브리드) 방식입니다. 구분내용장점링크 상태 방식(OSPF 등)보다 라우터 자원을 적게 씁니다.장점수렴이 빠릅니다. 대체 경로(Feasible Successor)를 미리 계산해 두어 최적 경로에 문제가 생기면 바로 전환합니다.단점대규모 네트워크에서는 경로 재계산 응답이 돌아오지 않는 SIA(Stuck In Active) 현상이 생길 수 있어 설계와 관리가 까다롭습니다..

라우터 2대에 RIP를 설정해 서로 다른 네트워크의 PC가 통신하도록 했습니다. RIPv1과 RIPv2의 차이를 정리하고, RIPv2에서 no auto-summary로 클래스 단위 자동 요약을 끄는 방법도 다뤘습니다.1. 동적 라우팅 분류방식프로토콜거리 벡터RIP, EIGRP(Cisco는 고급 거리 벡터로 분류)링크 상태OSPF2. RIPv1과 RIPv2항목RIPv1RIPv2서브넷 마스크 정보없음(클래스풀)포함(VLSM 가능)광고 방식브로드캐스트멀티캐스트(224.0.0.9)광고 내용네트워크 주소, Metric네트워크 주소, 서브넷 마스크, Metric, Tag RIPv2는 멀티캐스트로 광고하므로 RIP를 쓰지 않는 장비에 불필요한 부하를 주지 않습니다.3. 토폴로지RIP 실습 토폴로지장비인터페이스IPPC..

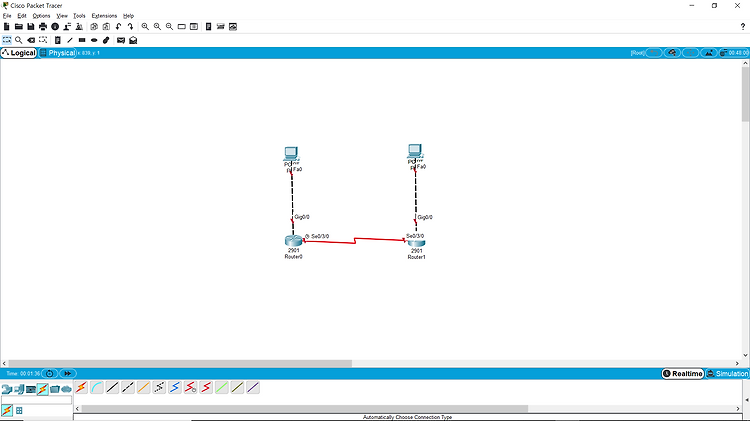

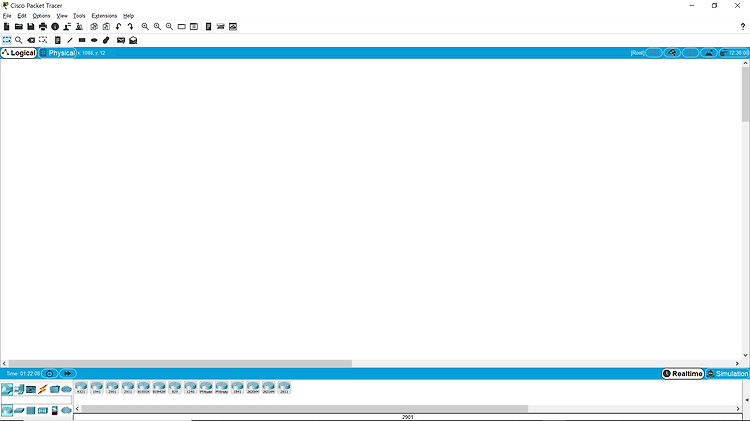

Cisco 2901 라우터 2대를 HWIC-2T 시리얼 모듈로 연결하고, 각 라우터에 상대 쪽 네트워크로 가는 정적 경로를 넣어 PC0과 PC1이 통신되는 것을 확인했습니다.1. 라우팅이란라우팅은 네트워크에서 데이터를 보낼 최적의 경로를 고르는 과정입니다. 최적 경로는 가장 짧은 경로일 수도, 가장 빨리 도착하는 경로일 수도 있습니다. 라우팅에는 관리자가 경로를 직접 입력하는 정적 라우팅과, 라우터끼리 경로를 주고받는 동적 라우팅이 있습니다. 이 글에서는 정적 라우팅을 다룹니다.2. 토폴로지 만들기2.1 장비 배치Packet Tracer를 실행하고 2901 라우터 2대와 PC 2대를 꺼냅니다.Packet Tracer에 2901 라우터와 PC 배치2.2 시리얼 모듈 장착라우터를 클릭해 Physical 탭을..

Cisco 라우터를 처음 다룰 때 쓰는 기본 명령어를 정리했습니다. 모드 전환, 호스트 이름 설정, 인터페이스 IP 할당, 인터페이스와 라우팅 테이블 확인까지 다룹니다.1. 모드 구조프롬프트모드들어가는 명령어Router>사용자 모드접속 직후Router#관리자(특권) 모드enableRouter(config)#전역 설정 모드configure terminalRouter(config-if)#인터페이스 설정 모드interface exit를 입력하면 한 단계 위 모드로 돌아갑니다.2. 자주 쓰는 명령어목적명령어모드관리자 모드로 전환enable사용자인터페이스 정보 보기show interface관리자라우터 이름 설정hostname 전역 설정인터페이스 켜기no shutdown인터페이스 설정IP 주소 할당ip addre..

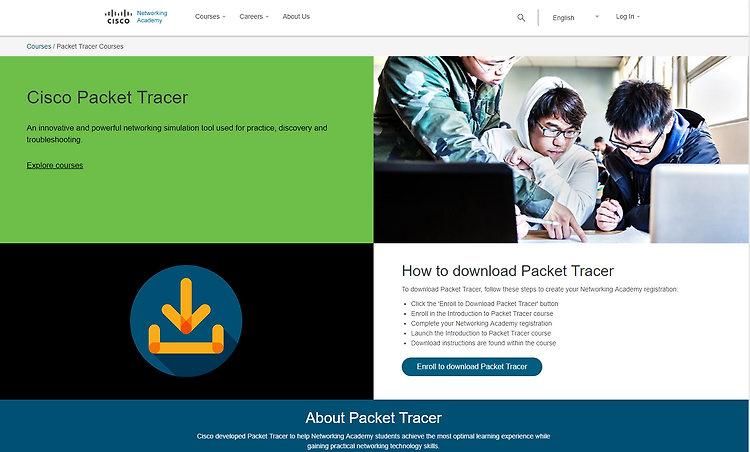

Cisco Packet Tracer는 실제 네트워크 장비를 시뮬레이션하는 무료 프로그램입니다. Cisco Networking Academy(NetAcad)에 가입해 설치 파일을 받고, 설치 후 같은 계정으로 로그인하면 사용할 수 있습니다.이 글은 작성 당시 화면 기준입니다. 이후 NetAcad 사이트 구성이 바뀌어 메뉴 위치와 가입 절차가 다를 수 있습니다.1. NetAcad 회원가입Packet Tracer 공식 페이지에 접속합니다.Cisco Packet Tracer 공식 페이지Packet Tracer 공식 페이지 Enroll to download Packet Tracer를 클릭합니다.가입 페이지 Sign up today!를 누르고 언어로 English를 선택합니다.이메일 입력과 인증 사용할 수 있는 이..
